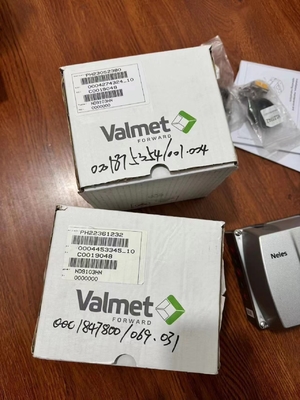

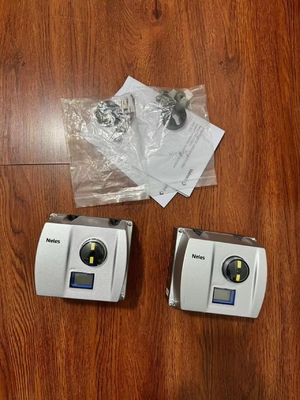

جهاز تحديد موقع الصمام METSO النموذج EJ05 النوع ND9103HN ND9102HN ND9103HN-K1

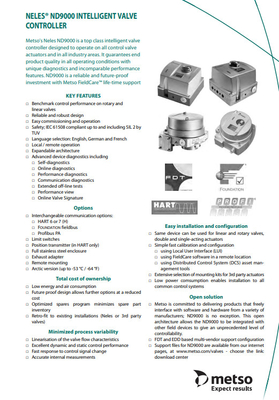

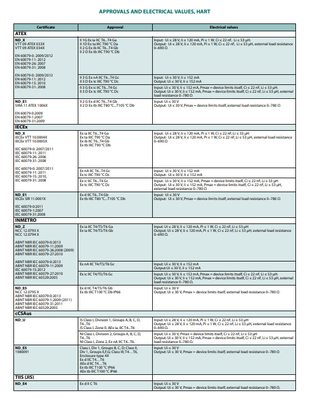

المواصفات التقنية ND9000 مراقب صمام ذكي مع حلقة عامة ، لا يلزم إمدادات الطاقة الخارجية. مناسبة للصمامات الدوارة والخطية.اتصالات الجهاز التشغيلي وفقًا لمعايير VDI/VDE 3845 و IEC 60534-6. تركيب التدفق على المحركات المختارة الإجراء: عمل مزدوج أو واحد نطاق السفر: خطي ؛ 10 ٪ 120 مم / 0.4-4.7 في الدوار ؛ 45 ٪ 95 درجة. نطاق القياس 110 درجة مع عمود رد فعل يدور بحرية.تأثير البيئة نطاق درجة الحرارة القياسي: -40 درجة حرارة +85 درجة مئوية / -40 درجة حرارة +185 درجة فهرنهايت نطاق درجة الحرارة في القطب الشمالي: -53 درجة حرارة +85 درجة حرارة / -64 درجة حرارة +185 درجة حرارة التأثير على وضعية الصمام: 0.5٪ / 10 درجة حرارة تأثير الاهتزاز على وضعية الصمام:< 1 ٪ تحت 2g 5 ∼ 150 هرتز، 1g 150~300 هرتز، 0.5g 300~2000 هرتز مادة الحجرة: ND9100: سبيكة الألومنيوم المضغوطة والبوليمر المركب ND9200: سبيكة الألومنيوم المضغوطة والزجاج المشدّد ND9400:الفولاذ المقاوم للصدأ والبوليمر المركب ND9300: صفحة الحماية من الفولاذ المقاوم للصدأ: IP66 ، Nema 4x منافذ هوائية: G 1/4 (ND9100) 1/4 NPT (ND9200 ، ND9300 & ND9400) خيط غدة الكابل: M20x1.5 (ND9000) 1/2 NPT (ND9000E2 ، ND9000U) الوزن: 1.8 كجم / 40.0 رطل (ND9100) 3.4 كجم / 7.5 رطل (ND9200) 5.6 كجم / 12.4 رطل (ND9400) 8.6 كجم / 19.0 رطل (ND9300) مؤشر الموقع الميكانيكي والرقمي مرئي من خلال الغطاء الرئيسي ،لا تنطبق على ND9200E2 و ND9300. تصميم مقاوم للتآكل خاص أو سقف الفولاذ المقاوم للصدأ متاح كخيار للبيئة المطالبة.تأثير ضغط التغذية على وضعية الصمام: < 0.1 ٪ عند فرق 10 ٪ في ضغط المدخل نوعية الهواء: مطابقة لـ ISO 8573-1 الجسيمات الصلبة: الفئة 5 (يتم التوصية بتصفية 3 5 μm) الرطوبة:الفئة 1 (يتم التوصية بنقطة الندى 10 °C/ 18 °F أقل من الحد الأدنى لدرجة الحرارة) فئة الزيت: 3 (أو < 1 ppm) السعة مع إمدادات 4 بار / 60 psi: 5.5 Nm3 / h / 3.3 scfm (صمام الصف 2) 12 Nm3 / h / 7.1 scfm (صمام الصف 3) 38 Nm3 / h / 22 ،4 scfm (صمام البالوعة 6) الاستهلاك مع إمدادات 4 بار / 60 psi في الوضع الثابت: < 0.6 Nm3 / h / 0.35 scfm (صمام الصمام 2 و 3) < 1.0 Nm3 / h / 0.6 scfm (صمام الصمام 6) الإلكترونيات HART طاقة الإمداد: تعمل بالدفة ، 4 ′′ 20 mA إشارة الحد الأدنى: 3.6 mA الحالي القصوى: 120 mAحتى 9.7 VDC / 20 mA (المقابلة 485 Ω) الجهد: ما يصل إلى 30 VDC حماية القطبية: -30 VDC حماية فوق التيار الحالي: نشطة فوق 35 mA Profibus PA و FOUNDATION fieldbus طاقة الإمداد: الجهد 9 ′′ 32 VDC ،حماية القطب العكسي الحركة الأساسية القصوى: 17.2 mA سحب التيار الهادئ: 16 mA تيار الخطأ (FDE): 3.9 mA أوقات تنفيذ كتلة وظيفة الحافلة الميدانية FOUNDATION 20 ms AI 20 ms PID 20 ms DO 20 ms DI 15 ms IS 15 ms OS 15 ms الأداء مع أجهزة التشغيل ذات الحمل الثابت المتوسط النطاق الميت: ≤ 0.1 ٪ التشنج: < 0.5 ٪ وظائف واجهة المستخدم المحلية (LUI)الفرق بين ضغط التغذية والجهاز التشغيلي وظيفة البدء الموجهة: خطية تلقائية / يدوية □ معايرة نقطة واحدة □ تكوين التحكم: عدوانية، سريعة، مثالية، مستقرة، أقصى استقرارهارت 6 أو هارت 7 تشكيل صمام التحكم: تدوير الصمام في اتجاه عقارب الساعة أو ضد عقارب الساعة لإغلاقه □ زاوية ميتة □ حد قاطع منخفض، نطاق أمان حد قاطع (الوضع الافتراضي 2٪)التفاعل المباشر/العكسيإشارة الخروج: 420 mA (عزل غالفاني؛ 600 VDC) جهد التزويد:12 ′′ 30 VDC دقة: 16 بت / 0.244 μA خطية: < 0.05٪ FS تأثير درجة الحرارة: < 0.35٪ FS الحمل الخارجي:أقصى 0 780 Ω أقصى 0 690 Ω للسلامة الجوهرية Ex ia IIC T6 Ui ≤ 28 V Ex d IIC T4/T5/T6 Ui ≤ 30 V METSO 4 TECHNICAL BULLETIN 11/16 7 ND90 21 EN الموافقات والقيم الكهربائية، موافقة شهادة هارت القيم الكهربائية ATEX ND_X VTT 09 ATEX 033X VTT 09 ATEX 034X EN 60079-0: 2009/2012 EN 60079-11: 2012 EN 60079-26: 2007 EN 60079-31: 2008 EN 60079-0: 2009/2012 EN 60079-11:2012 EN 60079-15: 2010 EN 60079-31: 2008 II 1G Ex ia IIC T6...T4 Ga II 1D Ex ta IIIC T90 °C Da II 2 G Ex ib IIC T6...T4 Gb II 2 D Ex tb IIIC T90 °C Db مدخل: Ui ≤ 28 فولت، Ii ≤ 120 مA، Pi ≤ 1 واط،Ci ≤ 22 nF، Li ≤ 53 μH. الخروج: Ui ≤ 28 فولت ، Ii ≤ 120 mA ، Pi ≤ 1 واط ، Ci ≤ 22 nF ، Li ≤ 53 μH ، مقاومة الحمل الخارجي 0 ≈ 690 Ω II 3 G Ex nA IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc المدخل: Ui ≤ 30 فولت ،ii ≤ 152 mA الخروج: Ui ≤ 30 فولت, Ii ≤ 152 مآ II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc المدخل: Ui ≤ 30 فولت, Ii ≤ 152 مآ, Pmax = حدود الجهاز نفسه, Ci ≤ 22 nF, Li ≤ 53 مآ.Pmax = يحد الجهاز نفسه، Ci ≤ 22 nF ، Li ≤ 53 μH ، مقاومة الحمل الخارجي 0 ≈ 780 Ω ND_E1 SIRA 11 ATEX 1006X EN 60079-0:2009 EN 60079-1:2007 EN 60079-31:2009 II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 °C...T105 درجة حرارة Db مدخل: Ui ≤ 30 فولت الخروج: Ui ≤ 30 فولت ، Pmax = حدود الجهاز نفسه ، مقاومة الحمل الخارجي 0 ′′ 780 Ω IECEx ND_X IECEx VTT 10.0004X IECEx VTT 10.0005X IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-26:2006 IEC 60079-31: 2008 IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-15: 2010 ، IEC 60079-31: 2008 Ex ia IIC T6...T4 Ga Ex ta IIIC T90 °C Da Ex ib IIC T6...T4 Gb Ex tb IIIC T90 °C Db المدخل: Ui ≤ 28 فولت ،Ii ≤ 120 mA، Pi ≤ 1 W ، Ci ≤ 22 nF ، Li ≤ 53 μH الخروج: Ui ≤ 28 V ، Ii ≤ 120 mA ، Pi ≤ 1 W ، Ci ≤ 22 nF ، Li ≤ 53 μH ، مقاومة الحمل الخارجي 0 ∼ 690 Ω Ex nA IIC T6...T4 Gc Ex tc IIIC T90 °C Dc المدخل: Ui ≤ 30 V ،ii ≤ 152 mA الخروج: Ui ≤ 30 فولت, Ii ≤ 152 مآ Ex ic IIC T6...T4 Gc Ex tc IIIC T90 °C Dc المدخل: Ui ≤ 30 فولت, Ii ≤ 152 مآ, Pmax = حدود الجهاز نفسه, Ci ≤ 22 nF, Li ≤ 53 μH المخرج: Ui ≤ 30 فولت, Ii ≤ 152 مآ,Pmax = يحد الجهاز نفسه، Ci ≤ 22 nF ، Li ≤ 53 μH ، مقاومة الحمل الخارجي 0 ∼ 780 Ω ND_E1 IECEx SIR 11.0001X IEC 60079-0:2011 IEC 60079-1:2007 IEC 60079-31:2008 Ex d IIC T6...T4 Gb Ex tb IIIC T80 °C...T105 °C Db مدخل:Ui ≤ 30 فولت الخروج: Ui ≤ 30 فولت، Pmax = يحد الجهاز نفسه، مقاومة الحمل الخارجي 0 ٪ 780 Ω INMETRO ND_Z NCC 12.0793 X NCC 12.0794 X ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 ABNT NBR IEC 60079-26:2008 (2009) ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 IEC 60079-15:2012 ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60529:2005 Ex ia IIC T4/T5/T6 Ga Ex ia IIC T4/T5/T6 Gb المدخل: Ui ≤ 28 فولت،Ii ≤ 120 mA، Pi ≤ 1 W ، Ci ≤ 22 nF ، Li ≤ 53 μH الخروج: Ui ≤ 28 V ، Ii ≤ 120 mA ، Pi ≤ 1 W ، Ci ≤ 22 nF ، Li ≤ 53 μH ، مقاومة الحمل الخارجي 0 ∼ 690 Ω. Ex nA IIC T4/T5/T6 Gc المدخل: Ui ≤ 30 V ، Ii ≤ 152 mA الخروج:Ui ≤ 30 فولت, Ii ≤ 152 mA Ex ic IIC T4/T5/T6 Gc مدخل: Ui ≤ 30 فولت, Ii ≤ 152 mA, Pmax = حدود الجهاز نفسه, Ci
