جدول معلومات الطلب 1: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches، 0 إلى 10 ردود الفعل VDC، والصفر القابلة للتعديل والمساحة DMPR-KR003* مجموعة دبوس الأكمام لجهاز التحكم جونسون المكابح المستديرة مع 5/16 بوصة. (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer، 120/24 فاكس، 60 هرتز، الفئة 2 M9000-104 14 VA المحول، 230/24 فاكس، 60 هرتز، Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 inمجموعة ربط الشعب الوقائية للتركيب على 1 بوصة. diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off، المحركات العائمة أو النسبية أو المقاومة M9000-300 الحجرة درع الطقس تحمي محركات M9108 في تطبيقات الضغط الخارجية.

تشمل سلسلة M91xx نماذج M9108 و M9116 و M9124 و M9132. تعمل جميع هذه المحركات الكهربائية المثبتة مباشرة على طاقة AC / DC 24 فولت.أجهزة التشغيل M91xx متوفرة للاستخدام مع تشغيل / إيقافهذه المحركات ثنائية الاتجاه لا تتطلب ربط المكبت ، ويمكن تثبيتها بسهولة على مكبت مع عمود مستدير يصل إلى 3/4 بوصة.(20 ملم) في القطر أو عمود مربع يصل إلى 5/8 بوصةيمكن تركيبها مباشرة أو عن بعد على ضاغط ، أو تركيبها على صمام باستخدام واحدة من مجموعات ربط الصمامات M9000-5xx. يوفر نموذج M91xx واحد ما يصل إلى 280 رطلاً (32 N · m) من عزم الدوران.اثنان -AGx، -GGx، أو -HGx النماذج في التزامن توفر ضعف عزم الدوران أو 560 lb · in (64 N · m). زاوية الدوران قابلة للتعديل ميكانيكيا من 0 إلى 90 درجة في زيادات 5 درجات.تتوفر مفاتيح مساعدة متكاملة للإشارة إلى وضع نهاية التوقف أو لأداء وظائف التبديل في أي زاوية ضمن نطاق الدوران المحددإرجاع الموقف متاح من خلال مفاتيح، مقياس طاقة، أو إشارة DC 0 (((2) إلى 10 فولت.الميزات • التوصيل المباشر البسيط يقلل من وقت التثبيت والتشغيل مع تحسين الموثوقية عن طريق القضاء على روابط المكابح • ستة عوائق: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V، DC 0 (((4) إلى 20 فولت، أو DC 0 (((4) إلى 20 mA • تحديد اتجاه الدوران بواسطة القفز وإطلاق التروس اليدوي يسهل التثبيت والإعداد، and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systemsتتضمن التطبيقات: وضع مضادات الهواء العائدة أو المستنفذات، التحكم في وجه ومضادات المراوغة، وضع شفرات لمروحي الحجم المتغير،وضع صمامات الفراشة VF4000 و VF5000ووضع صمامات الكرات من سلسلة VG1000 وصمامات الكرة الأرضية من سلسلة VG7000 عند استخدامها مع صمامات M9000-5xx.اثنين من النماذج التالية توفر ضعف كمية عزم دوران تشغيل من وحدة واحدة عندما يتم تركيبها بالتزامن: M9116-GGx أو -HGx ، M9124-AGx ، -GGx أو -HGx ، و M9132-AGx أو -GGx. الرجوع إلى معلومات الشركة المصنعة للقياس الصحيح للضغط ، الصمام ، و / أو جهاز التشغيل.مثل محركات M9206 و M9216 Series، يوصى باستخدامها مع مكابح الهواء الخارجية في المناخات الباردة. تستخدم هذه المحركات المدمجة M91xx محرك DC مع دوائر اكتشاف الإيقاف التي تعمل طوال السباق بأكمله.-HGxتستخدم نماذج -JGx تقنيات تصفية الضوضاء على إشارة التحكم للقضاء على إعادة التمركز بسبب ضوضاء الخط. يتم الحد من الدوران ميكانيكياً إلى 93 درجة بواسطة التوقف النهائي المتكامل.يتم الإشارة بصريًا إلى موقع جهاز التشغيل من 0 إلى 90 درجة على الغطاء. يمنع دعامة مضادة للدوران الحركة الجانبية للجهاز التشغيلي. الضغط على إطلاق عجلة التشغيل المحملة بالربيع على غطاء الجهاز التشغيل يفصل عجلة التشغيل لإعادة تحديد موقع المربع يدويًا.الرجوع إلى M9108، M9116 ، M9124 ، M9132 سلسلة الكهربائية غير الربيعية العودة المحركات المنتج (LIT-2681058) أو M9108 ، M9116 ، M9124 ،إرشادات تثبيت أجهزة التشغيل الكهربائية غير العائدة إلى الربيع من سلسلة M9132 (الجزء رقم. 34-636-399) لمعلومات مهمة عن تطبيق المنتج. معلومات الإصلاح إذا فشل جهاز التشغيل الكهربائي من سلسلة M9108 ، M9116 ، M9124 أو M9132 في العمل وفقاً لمواصفاته ،استبدال الوحدةللحصول على جهاز تشغيل بديل، اتصل بأقرب ممثل لشركة جونسون

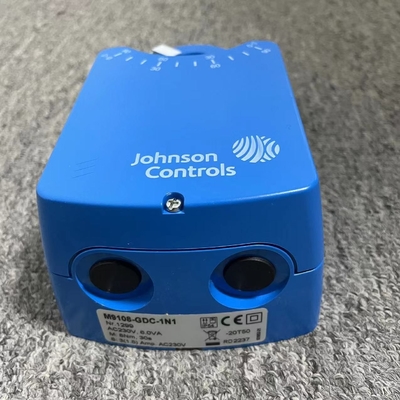

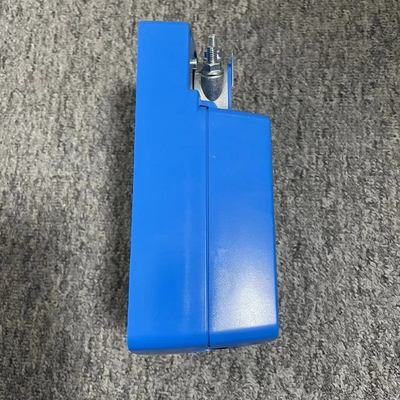

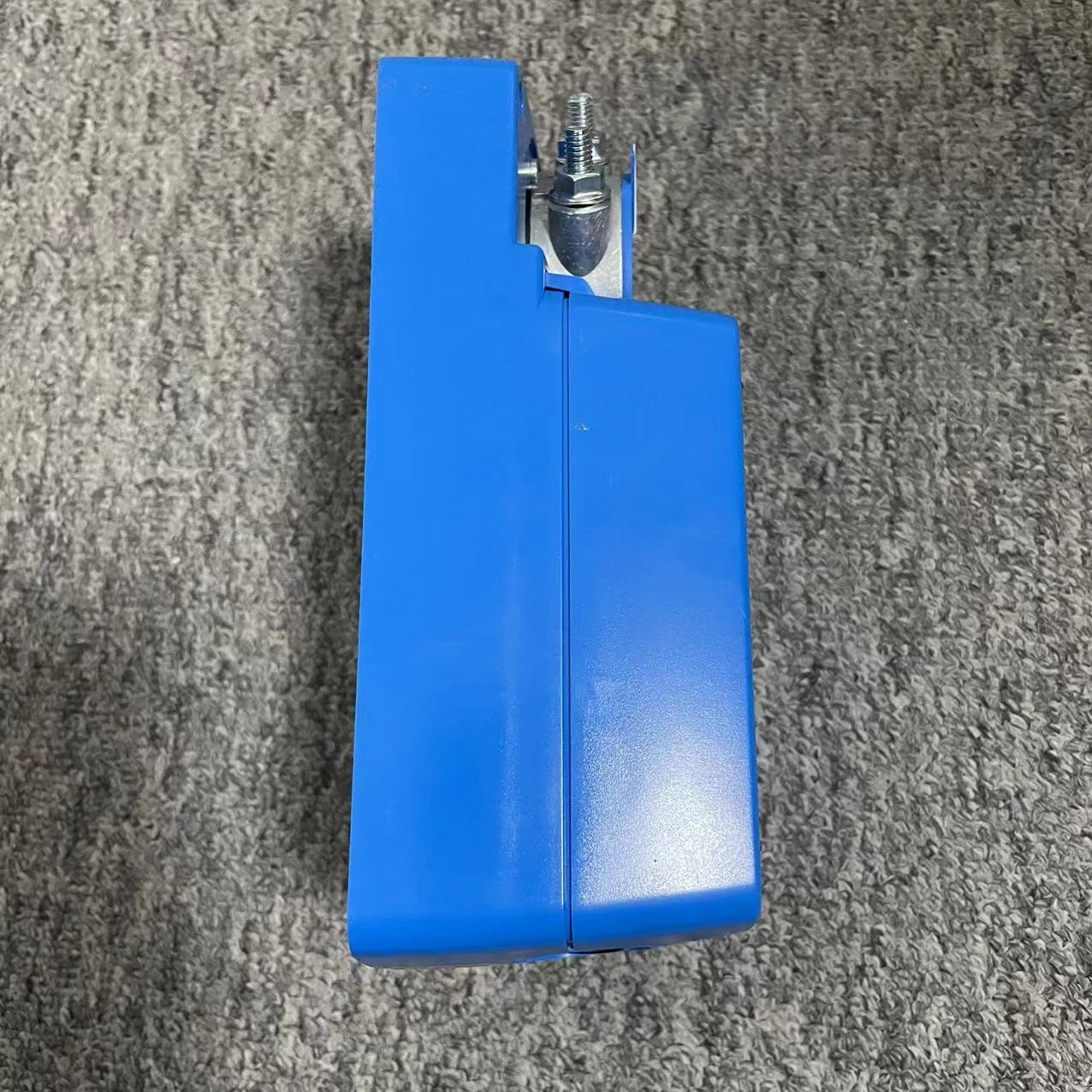

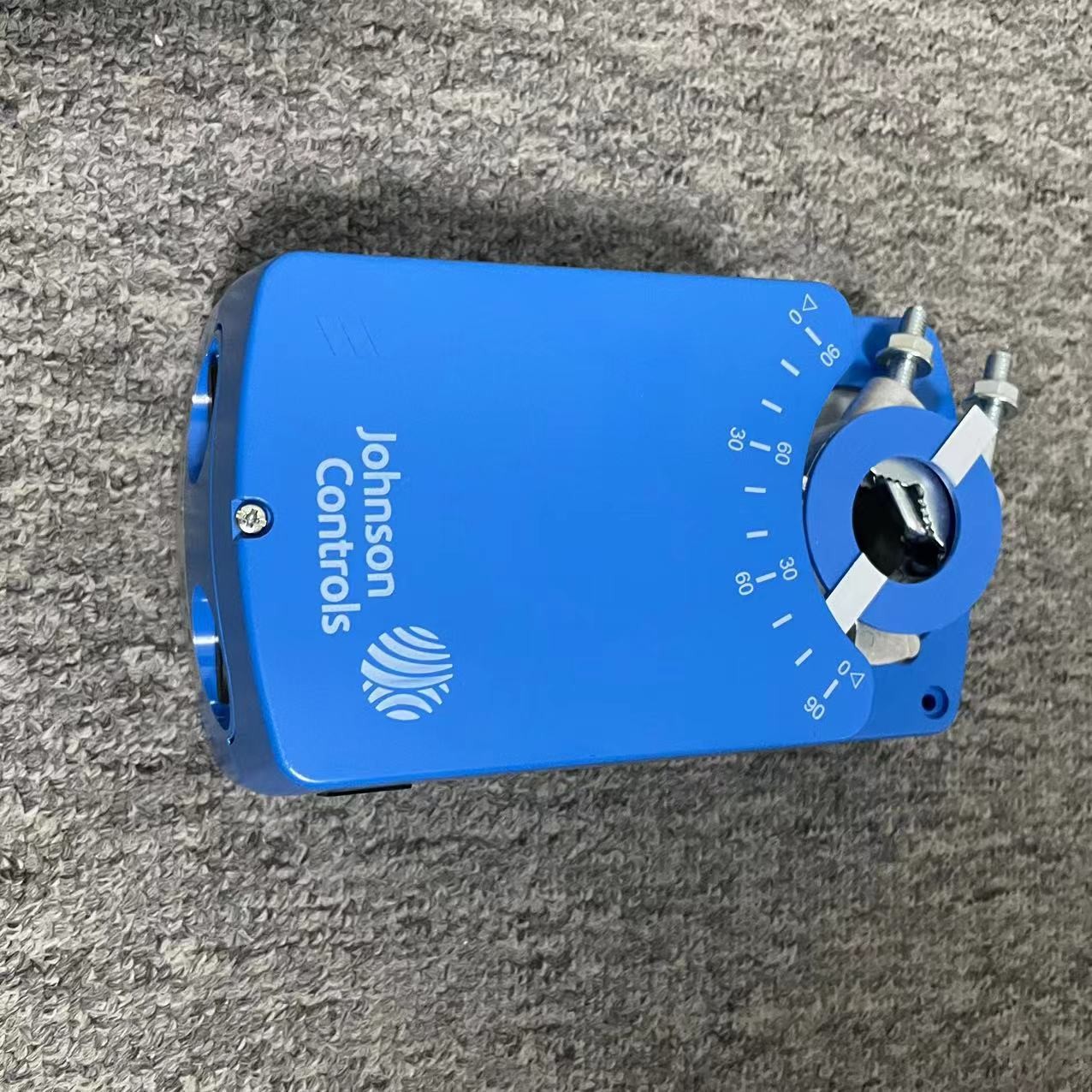

(جونسون كونترول)M9108-GDC-1N1محرك التشغيل الكهربائي الدواري، النسبي، 8NM، 90DEG، 230VAC، 2 SPDT AUX.

M9108GDC1N1
