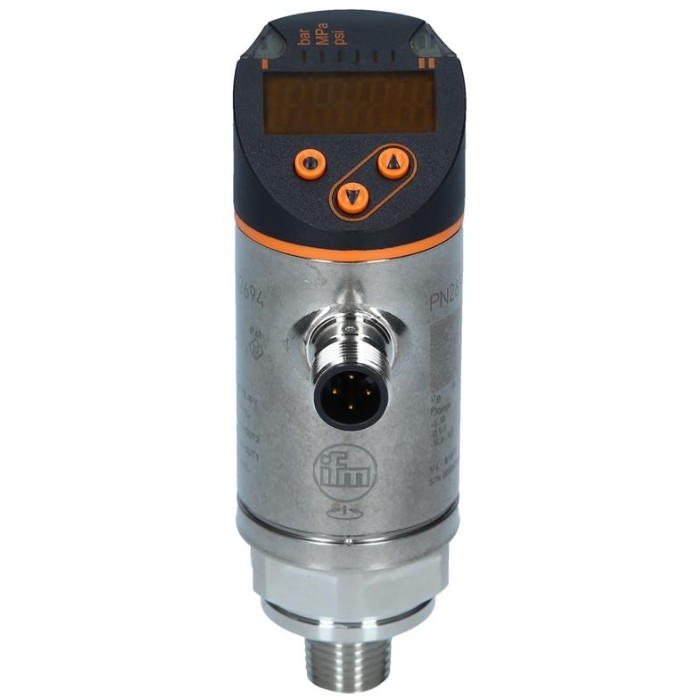

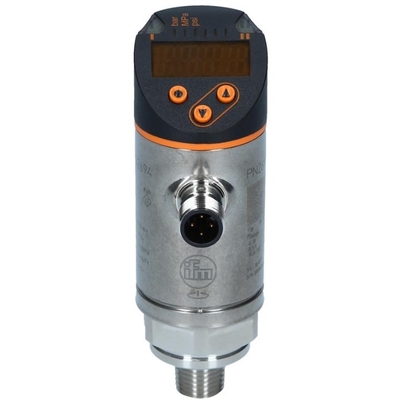

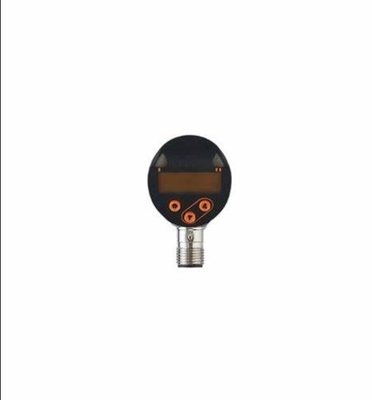

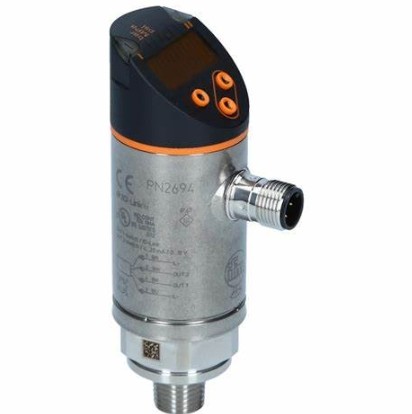

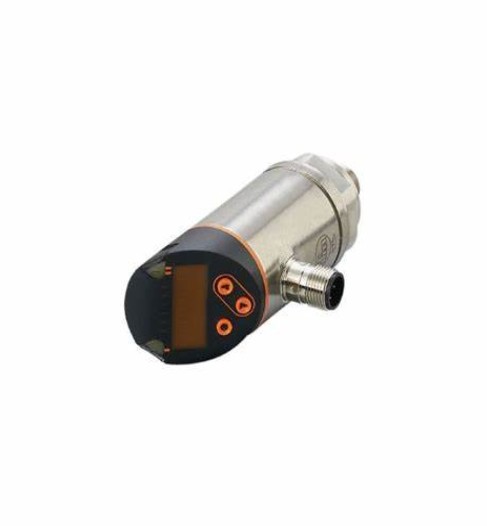

مستشعر الضغط IFM مع العرض PN2694 PN-010-REN14-MFRKG/US/ /V
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | IFM |
| إصدار الشهادات | CE |
| رقم الموديل | PN2694 |
| الحد الأدنى لكمية | 1 |
| الأسعار | USD$420 |
| تفاصيل التغليف | كرتون |
| وقت التسليم | 6-8 اسابيع |
| شروط الدفع | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| القدرة على العرض | 500 قطعة |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| فئة الحماية | ثالثا | مراقب متكامل | نعم.. |
|---|---|---|---|
| إجمالي عدد النواتج | 2 | تصميم الكهربائية | PNP/NPN |
| إبراز | مستشعر الضغط IFM مع العرض,مستشعر الضغط IFM PN2694,PN2694 جهاز استشعار الضغط مع العرض,IFM PN2694 Pressure sensor,PN2694 Pressure sensor with display |
||
منتوج وصف
خصائص المنتج
| عدد المدخلات والمخرجات | عدد المخرجات الرقمية: 2؛ عدد المخرجات التناظرية: 1 | ||||
|---|---|---|---|---|---|
| نطاق القياس |
|
||||
| اتصال العملية | ربط مغلف 1/4 "NPT الخيط الخارجي |
التطبيق
| النظام | أجهزة اتصال مطلية بالذهب | |||
|---|---|---|---|---|
| عنصر قياس | خلية قياس الضغط السيراميكية السامية | |||
| التطبيق | للتطبيقات الصناعية | |||
| الإعلام | سائل وغازات | |||
| درجة حرارة متوسطة [°C] | -25...80 | |||
| ضغط الانفجار الدقيق |
|
|||
| تصنيف الضغط |
|
|||
| مقاومة الفراغ [mbar] | -1000 | |||
| نوع الضغط | الضغط النسبي؛ الفراغ | |||
| معدل التشغيل المعتمد (بالنسبة للتطبيقات وفقًا لـ CRN) |
|
بيانات كهربائية
| الجهد التشغيلي [V] | 18...30 DC؛ (إلى SELV/PELV) |
|---|---|
| استهلاك التيار [mA] | < 35 |
| المقاومة العازلة الدنيا [MΩ] | 100؛ (500 فولت DC) |
| فئة الحماية | الثالث |
| حماية القطبية العكسية | نعم.. |
| وقت تأخير تشغيل الكهرباء | 0.3 |
| كلب مراقبة متكامل | نعم.. |
المدخلات / المخرجات
| عدد المدخلات والمخرجات | عدد المخرجات الرقمية: 2؛ عدد المخرجات التناظرية: 1 |
|---|
النتائج
| إجمالي عدد المخرجات | 2 |
|---|---|
| إشارة الخروج | إشارة التبديل؛ إشارة التناظرية؛ IO-Link؛ (يمكن تكوينها) |
| التصميم الكهربائي | PNP/NPN |
| عدد المخرجات الرقمية | 2 |
| وظيفة الإخراج | مفتوح / مغلق بشكل طبيعي (يمكن تكوينه) |
| أقصى مخرج انخفاض في الجهد للتبديل DC [V] | 2 |
| التيار المسموح به الدائم لمخرج التبديل DC [mA] | 250 |
| تردد التبديل DC [Hz] | < 500 |
| عدد المخرجات التناظرية | 1 |
| مصدر التيار التناظري [mA] | 4....20؛ (يمكن توسيعها 1: 5) |
| الحمولة القصوى [Ω] | 500 |
| الجهد الخارجي التناظري [V] | 0....10؛ (يمكن توسيعها 1: 5) |
| المقاومة الدنيا للحمل [Ω] | 2000 |
| حماية الدوائر القصيرة | نعم.. |
| نوع الحماية من الاختصار | نعم (غير مقفل) |
| الحماية من الإفراط | نعم.. |
نطاق القياس / الإعداد
| نطاق القياس |
|
||||
|---|---|---|---|---|---|
| نقطة البداية التناظرية |
|
||||
| نقطة نهاية التناظرية |
|
إعداد المصنع / CMPT = 2
| نقطة الإعداد SP |
|
|||
|---|---|---|---|---|
| نقطة إعادة ضبط rP |
|
|||
| الفرق الدقيق بين SP و rP |
|
|||
| في خطوات |
|
الوضع_ب دقة عالية / CMPT = 3
| نقطة الإعداد SP |
|
|||
|---|---|---|---|---|
| نقطة إعادة ضبط rP |
|
|||
| الفرق الدقيق بين SP و rP |
|
|||
| في خطوات |
|
الدقة / الانحرافات
| دقة نقطة التبديل [% من المدى] | < ± 0،4(أقلل من 1: 1) |
|---|---|
| قابلية التكرار [% من المدى] | < ± 0،1؛ (مع تقلبات درجة الحرارة < 10 K ؛ انخفاض 1: 1) |
| انحراف الخصائص [% من المدى] | < ± 0,25 (BFSL) / < ± 0,5 (LS) ؛ (إغلاق 1:1؛ BFSL = أفضل خط مستقيم مناسب؛ LS = تعيين قيمة الحد الأقصى) |
| انحراف الهستيريس [% من المدى] | < ± 0،1(أقلل من 1: 1) |
| الاستقرار على المدى الطويل [% من الفترة] | < ± 0،05(أغلق الساعة 1:1كل 6 أشهر) |
| معامل الحرارة نقطة الصفر [% من المدى / 10 K] | < ± 0،2(-0...80 درجة مئوية) |
| نطاق معامل الحرارة [% من النطاق / 10 K] | < ± 0،2(-0...80 درجة مئوية) |
| ملاحظات حول الدقة / الانحراف | دقة نقطة التبديل، خطأ خطية في DNV GL: < ± 1٪: < ± 1٪ |
أوقات التفاعل
| وقت الاستجابة [ms] | < 1.5 |
|---|---|
| تأخير وقت قابل للبرمجة dS، dr [s] | 0....50 |
| قيمة عملية التخفيف dAP [s] | 0....4 |
| التخفيف للخروج التناظري dAA [s] | 0....4 |
| وقت الاستجابة الأقصى للخروج التناظري [ms] | 3 |
البرمجيات / البرمجة
| خيارات تعيين المعلمات | التشنج / النافذة ؛ مفتوحة / مغلقة بشكل طبيعي ؛ تأخير التشغيل / الإيقاف ؛ التخفيف ؛ وحدة العرض ؛ مخرج التيار / الجهد |
|---|
واجهات
| واجهة الاتصال | IO-Link | ||||||
|---|---|---|---|---|---|---|---|
| نوع ناقل الحركة | COM2 (38,4 kBaud) | ||||||
| مراجعة IO-Link | 1.1 | ||||||
| معيار SDCI | IEC 61131-9 | ||||||
| وضع SIO | نعم.. | ||||||
| فئة الميناء الرئيسي المطلوبة | A؛ (عندما لا يتم توصيل الدبوس 2: B) | ||||||
| معرفات الأجهزة المدعومة |
|
||||||
| ملاحظة |
|
إعداد المصنع / CMPT = 2
| الملفات الشخصية | مستشعر ذكي: متغير بيانات المعالجة، تحديد الجهاز، تشخيص الجهاز | ||||||
|---|---|---|---|---|---|---|---|
| وقت دورة العملية الدقيقة [ms] | 2.3 | ||||||
| ضغط دقة IO-Link [بار] | 0.01 | ||||||
| بيانات عملية IO-Link (دورية) |
|
||||||
| وظائف IO-Link (الدورانية) | علامة خاصة بالتطبيق |
الوضع_ب دقة عالية / CMPT = 3
| الملفات الشخصية | مستشعر ذكي ED2: مستشعر القياس الرقمي (0x000A) ، التعرف والتشخيص (0x4000) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| وقت دورة العملية الدقيقة [ms] | 3 | ||||||||
| ضغط دقة IO-Link [بار] | 0.005 | ||||||||
| بيانات عملية IO-Link (دورية) |
|
||||||||
| وظائف IO-Link (الدورانية) | علامة خاصة بالتطبيق |
ظروف التشغيل
| درجة الحرارة المحيطة [°C] | -25...80 |
|---|---|
| درجة حرارة التخزين [°C] | -أربعون...100 |
| الحماية | IP 65؛ IP 67 |
الاختبارات / الموافقات
| الكهرومغناطيسي |
|
||||
|---|---|---|---|---|---|
| مقاومة الصدمات |
|
||||
| المقاومة للهزات |
|
||||
| MTTF [عام] | 138 | ||||
| موافقة UL |
|
||||
| توجيه معدات الضغط | ممارسة هندسية سليمة؛ يمكن استخدامها للسوائل المجموعة 2؛ السوائل المجموعة 1 عند الطلب |
البيانات الميكانيكية
| الوزن [g] | 246 |
|---|---|
| المواد | الفولاذ المقاوم للصدأ (1.4404 / 316L) ؛ PBT + PC-GF30 ؛ PBT-GF20 ؛ PC |
| المواد (الأجزاء الرطبة) | الفولاذ المقاوم للصدأ (1.4404 / 316L) ؛ Al2O3 (سيراميك) ؛ FKM |
| دورات الضغط الدقيقة | 100 مليون |
| عزم التشنج [Nm] | > 50 ؛ (يعتمد على التشحيم والختم والضغط) |
| اتصال العملية | ربط مغلف 1/4 "NPT الخيط الخارجي |
| عنصر مقيد متكامل | لا (يمكن تجهيزها لاحقا) |
الشاشات / عناصر التشغيل
| العرض |
|
|---|
ملاحظات
| كمية العبوة | واحد. |
|---|
اتصال كهربائي
| الاتصال | رابط: 1 × M12، الرموز: A؛ الاتصالات: مطلية بالذهب |
|---|
