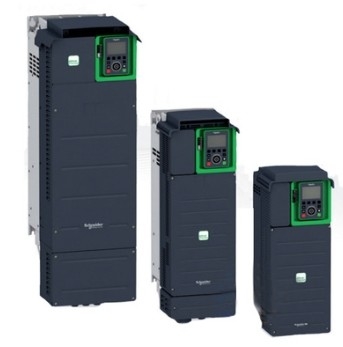

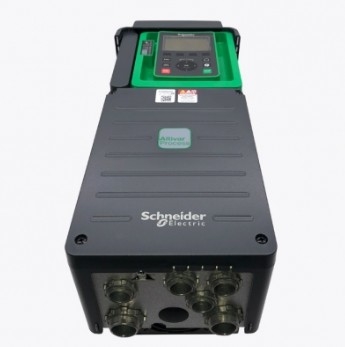

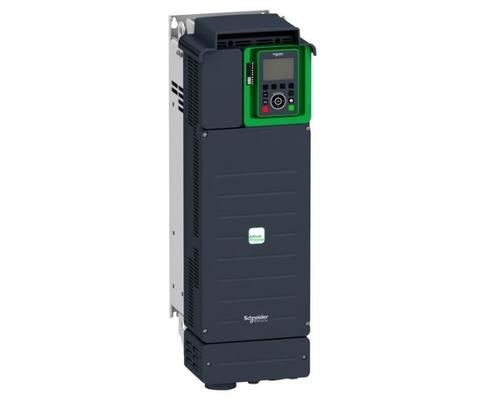

محرك السرعة المتغيرة لشنايدر ATV630 ، 30 كيلوواط / 40 حصان ، 380-480 فولت ، IP21 / UL نوع 1 ATV630D30N4
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Schneider |
| إصدار الشهادات | CE |
| رقم الموديل | ATV630D30N4 |
| الحد الأدنى لكمية | 1 |
| الأسعار | USD$950 |
| تفاصيل التغليف | كرتون |
| وقت التسليم | في المخزون |
| شروط الدفع | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| القدرة على العرض | 500 قطعة |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الاسم المختصر للجهاز | ATV630 | متغير | الإصدار القياسي |
|---|---|---|---|
| الخط المرتقب Isc | 50 كيلو أمبير | منطق الإدخال المنفصل | 16 سرعة محددة مسبقًا |
| إبراز | 40 حصان شنايدر محرك سرعة متغيرة,IP21 شنايدر محرك سرعة متغيرة,380-480 فولت شنايدر محرك سرعة متغيرة,IP21 Schneider variable speed drive,380-480V Schneider variable speed drive |
||
منتوج وصف
يمكن لمحرك الأقراص المتغير السرعة Altivar Process ATV600 تغذية محركات الطاقة المتزامنة وغير المتزامنة ثلاثية الطور.يتميز بـ 3 منافذ اتصال RJ45 مدمجة بشكل قياسي، ومنفذ إيثرنت واحد، ومنفذين تسلسليين.يعمل بجهد إمداد مقنن من 380 فولت إلى 480 فولت تيار متردد.يوفر محرك الأقراص هذا ما يصل إلى 30% من الطاقة عندما يكون في وضع الاستعداد بفضل عملية "التوقف والانطلاق" المبتكرة دون تكاليف إضافية.إنها مناسبة للمحركات ذات معدل طاقة يصل إلى 30 كيلووات / 40 حصانًا للتطبيقات التي تتطلب حملًا زائدًا طفيفًا (يصل إلى 120%).إنها مناسبة للمحركات ذات معدل طاقة يصل إلى 22 كيلووات / 30 حصانًا للتطبيقات التي تتطلب حملًا زائدًا كبيرًا (يصل إلى 150%).يزن 28 كجم وأبعاده 226 ملم عرضًا، 673 ملم ارتفاعًا، 271 ملم عمقًا.يركز محرك الأقراص هذا على معالجة إدارة السوائل وتوفير الطاقة، ويوفر مرونة واسعة النطاق في تطبيقات المياه ومياه الصرف الصحي والتعدين والمعادن والنفط والغاز والأغذية والمشروبات.تتوفر الملحقات (مجموعة المروحة، ومحطة عرض الرسومات) والخيارات (وحدات توسيع الإدخال/الإخراج، ووحدات الاتصال، ومرشحات إدخال EMC) مع محركات الأقراص Altivar Process ATV600، اعتمادًا على تصنيف محرك الأقراص.تم تصميمه ليتم تثبيته في وضع عمودي (+/- 10 درجة) على الحائط.يلبي هذا المفهوم الجديد لمحركات الأقراص الاحتياجات الرئيسية للعملية والمرافق من حيث كفاءة المعدات والتكلفة الإجمالية للملكية من خلال دعم إدارة الطاقة وإدارة الأصول وكذلك الأداء العام للعملية.
| نطاق المنتج | عملية ألتيفار ATV600 |
|---|---|
| نوع المنتج أو المكون | محرك متغير السرعة |
| تطبيق خاص بالمنتج | العملية والمرافق |
| الاسم المختصر للجهاز | ATV630 |
| البديل | الإصدار القياسي |
| وجهة المنتج | المحركات غير المتزامنة المحركات المتزامنة |
| مرشح إي إم سي | مدمج بطول 50 مترًا مطابقًا للمعيار EN/IEC 61800-3 الفئة C2 مدمج بطول 150 مترًا مطابقًا للمعيار EN/IEC 61800-3 فئة C3 |
| درجة حماية الملكية الفكرية | IP21 مطابق للمواصفة IEC 61800-5-1 IP21 مطابق للمواصفة IEC 60529 |
| [الولايات المتحدة] تصنيف جهد الإمداد | 380...480 فولت |
| درجة الحماية | UL نوع 1 مطابق لـ UL 508C |
| نوع التبريد | الحراري الجبري |
| تردد العرض | 50...60 هرتز - 5...5% |
| [الولايات المتحدة] تصنيف جهد الإمداد | 380...480 فولت - 15...10% |
| قوة المحرك كيلوواط | 30 كيلوواط (الواجب العادي) 22 كيلو واط (للخدمة الشاقة) |
| قوة المحرك حصان | 40 حصان عادي 30 حصان للخدمة الشاقة |
| الخط الحالي | 53.3 أمبير عند 380 فولت (الخدمة العادية) 45.9 أمبير عند 480 فولت (الخدمة العادية) 40.5 أمبير عند 380 فولت (للخدمة الشاقة) 35.8 أمبير عند 480 فولت (للخدمة الشاقة) |
| الخط المحتمل إيسك | 50 كيلو أمبير |
| القوة الظاهرة | 38.2 كيلو فولت أمبير عند 480 فولت (الخدمة العادية) 29.8 كيلو فولت أمبير عند 480 فولت (للخدمة الشاقة) |
| تيار الإخراج المستمر | 61.5 أمبير عند 4 كيلو هرتز للخدمة العادية 46.3 أمبير عند 4 كيلو هرتز للخدمة الشاقة |
| ملف تعريف التحكم في المحركات غير المتزامن | معيار عزم الدوران المتغير وضع عزم الدوران الأمثل معيار عزم الدوران الثابت |
| ملف تعريف التحكم في المحرك المتزامن | محرك مغناطيسي دائم محرك التردد المتزامن |
| تردد إخراج محرك السرعة | 0.1…500 هرتز |
| تردد التبديل الاسمي | 4 كيلو هرتز |
| تردد التبديل | 2...12 كيلو هرتز قابل للتعديل 4...12 كيلو هرتز مع عامل تخفيض التردد |
| وظيفة السلامة | STO (إيقاف عزم الدوران الآمن) SIL 3 |
| منطق الإدخال المنفصل | 16 سرعة محددة مسبقًا |
| بروتوكول منفذ الاتصالات | إيثرنت مودبوس تكب مسلسل مودبوس |
| بطاقة الخيار | الفتحة أ: وحدة الاتصال، Profibus DP V1 الفتحة أ: وحدة الاتصال، PROFINET الفتحة أ: وحدة الاتصال، DeviceNet الفتحة أ: وحدة الاتصال، Modbus TCP/EtherNet/IP الفتحة أ: وحدة الاتصال، CANopen daisy chain RJ45 الفتحة أ: وحدة الاتصال، CANopen SUB-D 9 الفتحة أ: وحدة الاتصال، يمكن فتح أطراف المسمار الفتحة أ/الفتحة ب: وحدة تمديد الإدخال/الإخراج الرقمية والتناظرية الفتحة أ/الفتحة ب: وحدة تمديد مرحل الإخراج الفتحة أ: وحدة الاتصال، Ethernet IP/Modbus TCP/MD-Link وحدة الاتصالات، BACnet MS/TP وحدة الاتصال، إيثرنت Powerlink |
| وضع التركيب | جدار جبل |
|---|---|
| الحد الأقصى للتيار العابر | 67.7 أمبير خلال 60 ثانية (الخدمة العادية) 69.5 أمبير خلال 60 ثانية (للخدمة الشاقة) |
| عدد مراحل الشبكة | 3 مراحل |
| رقم الإخراج المنفصل | 0 |
| نوع الإخراج المنفصل | مخرجات التتابع R1A، R1B، R1C 250 فولت تيار متردد 3000 مللي أمبير مخارج التتابع R1A, R1B, R1C 30 فولت تيار مستمر 3000 مللي أمبير مخارج التتابع R2A, R2C 250 فولت تيار متردد 5000 مللي أمبير مخارج التتابع R2A, R2C 30 فولت تيار مستمر 5000 مللي أمبير مخرجات التتابع R3A, R3C 250 فولت تيار متردد 5000 مللي أمبير مخرجات التتابع R3A, R3C 30 فولت تيار مستمر 5000 مللي أمبير |
| الجهد الناتج | <= جهد مصدر الطاقة |
| التعزيز الحالي المؤقت المسموح به | 1.1 × دخول خلال 60 ثانية (الخدمة العادية) 1.5 × دخول خلال 60 ثانية (للخدمة الشاقة) |
| تعويض انزلاق المحرك | قابل للتعديل أوتوماتيكي مهما كانت الحمولة يمكن قمعها غير متوفر في قانون محرك المغناطيس الدائم |
| منحدرات التسارع والتباطؤ | قابل للتعديل الخطي بشكل منفصل من 0.01...9999 ثانية |
| الواجهة المادية | إيثرنت 2 سلك RS 485 |
| الكبح حتى التوقف التام | عن طريق حقن العاصمة |
| نوع الحماية | الحماية الحرارية: المحرك عزم الدوران الآمن: المحرك كسر مرحلة المحرك: المحرك الحماية الحرارية: القيادة إيقاف عزم الدوران الآمن: القيادة الانهاك: محرك التيار الزائد بين مراحل الإخراج والأرض: القيادة الزائد من الجهد الناتج: محرك حماية ماس كهربائى: محرك الأقراص كسر الطور الحركي: القيادة الجهد الزائد في ناقل التيار المستمر: القيادة الجهد الزائد لخط الإمداد: القيادة الجهد المنخفض لإمداد الخط: القيادة فقدان مرحلة إمداد الخط: القيادة السرعة الزائدة: القيادة انقطاع في دائرة التحكم: القيادة |
| معدل الإرسال | 10، 100 ميجابت 4800 بت في الثانية، 9600 بت في الثانية، 19200 بت في الثانية، 38.4 كيلوبت في الثانية |
| دقة التردد | وحدة العرض: 0.1 هرتز الإدخال التناظري: 0.012/50 هرتز |
| إطار الإرسال | رتو |
| الربط الكهربائي | التحكم: أطراف لولبية قابلة للإزالة 0.5...1.5 مم²/AWG 20...AWG 16 جانب الخط: طرف لولبي 25...50 مم²/AWG 4...AWG 1 المحرك: طرف لولبي 25...50 مم²/AWG 4...AWG 1 |
| نوع الموصل | RJ45 (على محطة الرسومات البعيدة) لـ Ethernet/Modbus TCP RJ45 (على محطة الرسومات البعيدة) لمسلسل Modbus |
| تنسيق البيانات | 8 بتات، فردية قابلة للتكوين، أو حتى أو لا تكافؤ |
| نوع الاستقطاب | لا مقاومة |
| وضع التبادل | نصف مزدوج، مزدوج كامل، التفاوض التلقائي إيثرنت/Modbus TCP |
| عدد العناوين | 1…247 لمسلسل Modbus |
| طريقة الوصول | الرقيق Modbus TCP |
| إمداد | الإمداد الخارجي للمدخلات الرقمية: 24 فولت تيار مستمر (19...30 فولت)، <1.25 مللي أمبير، نوع الحماية: حماية من الحمل الزائد وقصر الدائرة العرض الداخلي لمقياس الجهد المرجعي (1 إلى 10 كيلو أوم): 10.5 فولت تيار مستمر +/- 5%، <10 مللي أمبير، نوع الحماية: حماية من الحمل الزائد وقصر الدائرة الإمداد الداخلي للمدخلات الرقمية وSTO: 24 فولت تيار مستمر (21...27 فولت)، <200 مللي أمبير، نوع الحماية: حماية من الحمل الزائد وقصر الدائرة |
| الإشارات المحلية | 3 مصابيح LED للتشخيص المحلي 3 مصابيح LED (ثنائية اللون) لحالة الاتصال المضمنة 4 مصابيح LED (ثنائية اللون) لحالة وحدة الاتصال 1 LED (أحمر) لوجود الجهد |
| عرض | 226 ملم |
| ارتفاع | 673 ملم |
| عمق | 271 ملم |
| الوزن الصافي | 28 كجم |
| رقم الإدخال التناظري | 3 |
| نوع الإدخال التناظري | AI1، AI2، AI3 الجهد الكهربي القابل للتكوين: 0...10 فولت تيار مستمر، المعاوقة: 31.5 كيلو أوم، الدقة 12 بت AI1، AI2، AI3 التيار القابل للتكوين بالبرمجيات: 0...20 مللي أمبير، المعاوقة: 250 أوم، الدقة 12 بت الإدخال التناظري لجهد AI2: - 10...10 فولت تيار مستمر، المعاوقة: 31.5 كيلو أوم، الدقة 12 بت |
| رقم الإدخال المنفصل | 8 |
| نوع الإدخال المنفصل | DI7، DI8 قابل للبرمجة كمدخل نبضي: 0...30 كيلو هرتز، 24 فولت تيار مستمر (<= 30 فولت) |
| توافق الإدخال | DI1...DI6: مستوى الإدخال المنفصل 1 PLC المطابق للمعيار EN/IEC 61131-2 DI5، DI6: مستوى الإدخال المنفصل 1 PLC المطابق للمواصفة IEC 65A-68 STOA، STOB: مستوى الإدخال المنفصل 1 PLC المطابق للمعيار EN/IEC 61131-2 |
| منطق الإدخال المنفصل | المنطق الإيجابي (المصدر) (DI1...DI8)، <5 فولت (الحالة 0)،> 11 فولت (الحالة 1) المنطق السلبي (الحوض) (DI1...DI8)،> 16 فولت (الحالة 0)، <10 فولت (الحالة 1) |
| رقم الإخراج التناظري | 2 |
| نوع الإخراج التناظري | الجهد الكهربي القابل للتكوين بالبرنامج AQ1، AQ2: 0...10 فولت مقاومة التيار المستمر 470 أوم، الدقة 10 بت التيار القابل للتكوين بالبرنامج AQ1، AQ2: 0...20 مللي أمبير، الدقة 10 بت التيار القابل للتكوين بواسطة البرنامج DQ-، DQ+: 30 فولت تيار مستمر التيار القابل للتكوين بواسطة البرنامج DQ-، DQ+: 100 مللي أمبير |
| مدة أخذ العينات | 2 مللي ثانية +/- 0.5 مللي ثانية (DI1...DI4) - مدخلات منفصلة 5 مللي ثانية +/- 1 مللي ثانية (DI5، DI6) - مدخلات منفصلة 5 مللي ثانية +/- 0.1 مللي ثانية (AI1، AI2، AI3) - إدخال تناظري 10 مللي ثانية +/- 1 مللي ثانية (AO1) - خرج تناظري |
| دقة | +/- 0.6% AI1، AI2، AI3 لتغير درجة الحرارة 60 درجة مئوية مدخل تناظري +/- 1% AO1، AO2 لاختلاف درجة الحرارة 60 درجة مئوية للإخراج التناظري |
| خطأ خطي | AI1، AI2، AI3: +/- 0.15% من القيمة القصوى للإدخال التناظري AO1، AO2: +/- 0.2% للإخراج التناظري |
| رقم إخراج التتابع | 3 |
| نوع الإخراج التتابع | منطق التتابع القابل للتكوين R1: مرحل الخطأ NO / NC المتانة الكهربائية 100000 دورة منطق التتابع القابل للتكوين R2: تتابع التسلسل لا يوجد متانة كهربائية 100000 دورة منطق التتابع القابل للتكوين R3: تتابع التسلسل لا يوجد متانة كهربائية 100000 دورة |
| تحديث الوقت | خرج التتابع (R1، R2، R3): 5 مللي ثانية (+/- 0.5 مللي ثانية) |
| الحد الأدنى من التبديل الحالي | خرج التتابع R1، R2، R3: 5 مللي أمبير عند 24 فولت تيار مستمر |
| الحد الأقصى للتبديل الحالي | خرج التتابع R1، R2، R3 على حمل مقاوم، cos phi = 1: 3 A عند 250 فولت تيار متردد خرج التتابع R1، R2، R3 على حمل مقاوم، cos phi = 1: 3 A عند 30 V DC خرج التتابع R1 وR2 وR3 عند الحمل الاستقرائي، cos phi = 0.4 وL/R = 7 مللي ثانية: 2 أمبير عند 250 فولت تيار متردد خرج التتابع R1 وR2 وR3 عند الحمل الاستقرائي، cos phi = 0.4 وL/R = 7 مللي ثانية: 2 أمبير عند 30 فولت تيار مستمر |
| عزل | بين محطات الطاقة والتحكم |
| الحد الأقصى لتردد الإخراج | 500 كيلو هرتز |
| الحد الأقصى لتيار الإدخال | 53.3 أ |
| اختيار تطبيق محرك السرعة المتغير | المبنى - ضاغط الطرد المركزي لضاغط التدفئة والتهوية وتكييف الهواء (HVAC). تجهيز الأغذية والمشروبات تطبيق آخر التعدين المعدنية والمعادن مروحة مضخة التعدين المعدنية والمعادن مروحة النفط والغاز المياه ومياه الصرف الصحي تطبيق آخر بناء - ضاغط لولبي HVAC مضخة تجهيز الأغذية والمشروبات مروحة تجهيز الأغذية والمشروبات الانحلال تجهيز الأغذية والمشروبات المضخة الغاطسة الكهربائية للنفط والغاز (ESP) مضخة حقن المياه للنفط والغاز مضخة وقود الطائرات النفاثة للنفط والغاز ضاغط النفط والغاز للمصفاة مضخة الطرد المركزي للمياه ومياه الصرف الصحي مضخة الإزاحة الإيجابية للمياه ومياه الصرف الصحي المضخة الغاطسة الكهربائية للمياه ومياه الصرف الصحي (ESP) مضخة المسمار المياه ومياه الصرف الصحي ضاغط فص المياه ومياه الصرف الصحي ضاغط لولبي للمياه ومياه الصرف الصحي ضاغط المياه والصرف الصحي بالطرد المركزي مروحة المياه ومياه الصرف الصحي ناقل المياه ومياه الصرف الصحي خلاط المياه ومياه الصرف الصحي |
| نطاق قوة المحرك AC-3 | 30…50 كيلوواط عند 380…440 فولت 3 مراحل 30…50 كيلوواط عند 480…500 فولت 3 مراحل |
| الكمية لكل مجموعة | 1 |
| تركيب الضميمة | معلقة على الحائط |
| مقاومة العزل | > 1 موهم 500 فولت تيار مستمر لمدة دقيقة واحدة إلى الأرض |
|---|---|
| مستوى الضوضاء | 63.5 ديسيبل يتوافق مع 86/188/EEC |
| تبديد الطاقة في W | الحمل الحراري الطبيعي: 93 وات عند 380 فولت، تردد التحويل 4 كيلو هرتز الحمل القسري: 640 وات عند 380 فولت، تردد التحويل 4 كيلو هرتز |
| حجم هواء التبريد | 240 م3/ساعة |
| موقف التشغيل | عمودي +/- 10 درجة |
| الحد الأقصى ثدي | <48% من 80...100% من الحمل المطابق للمواصفة IEC 61000-3-12 |
| التوافق الكهرومغناطيسي | اختبار مناعة التفريغ الكهروستاتيكي المستوى 3 المطابق للمواصفة IEC 61000-4-2 اختبار مناعة المجال الكهرومغناطيسي للترددات الراديوية المستوى 3 المطابق للمواصفة IEC 61000-4-3 اختبار المناعة الكهربائية السريعة العابرة/الانفجارية المستوى 4 المطابق للمواصفة IEC 61000-4-4 اختبار مناعة الطفرة 1.2/50 ميكروثانية - 8/20 ميكروثانية المستوى 3 المطابق للمواصفة IEC 61000-4-5 تم إجراء اختبار مناعة الترددات الراديوية المستوى 3 المطابق للمواصفة IEC 61000-4-6 |
| درجة التلوث | 2 مطابق للمواصفة EN/IEC 61800-5-1 |
| مقاومة الاهتزاز | 1.5 مم من الذروة إلى الذروة (f= 2...13 هرتز) المطابق للمواصفة IEC 60068-2-6 1 جيجا هرتز (f= 13...200 هرتز) مطابق للمواصفة IEC 60068-2-6 |
| مقاومة الصدمات | 15 gn لمدة 11 مللي ثانية مطابقة للمواصفة IEC 60068-2-27 |
| الرطوبة النسبية | 5…95% بدون تكثيف مطابق للمواصفة IEC 60068-2-3 |
| درجة حرارة الهواء المحيط للتشغيل | -15…50 درجة مئوية (بدون تخفيض السرعة) 50…60 درجة مئوية (مع عامل تخفيض الحرارة) |
| درجة حرارة الهواء المحيط للتخزين | -40…70 درجة مئوية |
| ارتفاع التشغيل | <= 1000 م بدون تخفيض السرعة 1000...4800 م مع تخفيض التيار 1% لكل 100 م |
| شهادات المنتج | توف اتيكس اينيريس أول وكالة الفضاء الكندية منطقة اتيكس 2/22 DNV-GL |
| العلامات | م |
| المعايير | يو ال 508 سي إن/آي إي سي 61800-3 EN/IEC 61800-3 البيئة 1 الفئة C2 EN/IEC 61800-3 البيئة 2 الفئة C3 إن/آي إي سي 61800-5-1 إيك 61000-3-12 إيك 60721-3 إيك 61508 إيك 13849-1 |
| فئة الجهد الزائد | ثالثا |
| حلقة التنظيم | منظم PID قابل للتعديل |
| مستوى الضوضاء | 63.5 ديسيبل |
| درجة التلوث | 2 |
| نوع الوحدة من الحزمة 1 | نفقات الاستهلاك الشخصي |
|---|---|
| عدد الوحدات في الحزمة 1 | 1 |
| ارتفاع العبوة 1 | 55.0 سم |
| عرض الحزمة 1 | 84.0 سم |
| طول العبوة 1 | 33.0 سم |
| وزن العبوة 1 | 38.0 كجم |
