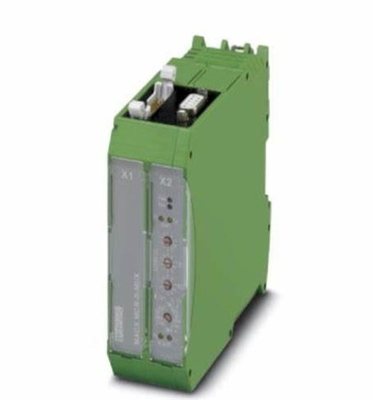

NS 35/7.5 أو NS 32 فينيكس الاتصال 2865599 جهاز استشعار HART بروتوكول متعدد النوع HART

اتصال فينيكس - مكيفات إشارة و محولات الإشارة من سلسلة MACX ANALOG ماكس انالوجتوفر مكيفات الإشارة أمانًا متميزًا للتطبيقات التي تتطلب حماية شاملة من الانفجار والسلامة الوظيفية.معالجة الإشارات التناظرية والرقمية الخالية من التداخلبالإضافة إلى الحماية من الانفجارات لجميع المناطق ومجموعات المواد ، يوفر MACX Analog السلامة الوظيفية وفقًا لـ SIL IEC / EN 61508 و PL EN ISO 13849.الفوائد:

• جودة إشارة عالية مع عزل كهربائي آمن وطول عمر الخدمة بفضل التدفئة الذاتية المنخفضة
• وفورات كبيرة في المساحة مع عرض إجمالي يبلغ 12.5 مم فقط للوظائف القياسية للوحد والقناة الثنائية
• مصدر طاقة مرن: جسر طاقة 24 فولت وحدات مع رسائل خطأ المجموعة أو مدخلات واسعة النطاق تصل إلى 230 فولت AC/DC
• تكنولوجيا اتصال سهلة الاستخدام مع وحدات نهاية مشفرة قابلة للشحن ، مع وصلة مسدسة أو إدخال اختيارية
• اتصال إشارة سريع مع ناقلات الانتهاء المدمجة والقوية للكابلات النظامية

• رقم البند	2865599
  وحدة التعبئة	1 ٪
  الحد الأدنى لكمية الطلب	1 ٪
  مفتاح المبيعات	C402
  مفتاح المنتج	CK11ZZ
  صفحة الكتالوج	الصفحة 172 (C-5-2019)
  رقم GTIN	4046356153898
  الوزن لكل قطعة (بما في ذلك التعبئة)	206.4 غرام
  الوزن لكل قطعة (باستثناء التعبئة)	206.4 غرام
  رقم تعريفة الجمارك	85176200
  بلد المنشأ	DE

• البيانات التجارية الرئيسية

  مفتاح الطلب	2865599
  وحدة التعبئة	1 ٪
  صفحة الكتالوج	الصفحة 166 (C-5-2017)
  رقم GTIN	4046356153898
  الوزن لكل قطعة (باستثناء التعبئة)	211.400 غرام
  رقم التعريف الجمركي	85176200
  بلد المنشأ	DE (ألمانيا)

  الأبعاد

  العرض	35.2 ملم
  الطول	99 ملم
  عمق	114.5 ملم

  ظروف البيئة

  درجة حرارة البيئة (التشغيل)	-20 درجة مئوية... 60 درجة مئوية
  درجة الحرارة المحيطة (التخزين/النقل)	-40 درجة مئوية... 80 درجة مئوية
  الرطوبة النسبية القصوى المسموح بها (التشغيل)	≤ 95٪ (غير مكثف)

  واجهة أجهزة الميدان (HART)

  القنوات	16 أو 32؛ قابلة للتعديل باستخدام مفتاح
  طريقة الاتصال	كابلات الشريط المسطح، 14 نقطة (بما في ذلك)
  الإشارة	HART FSK
  مواصفات HART	بروتوكول الاتصال الميداني HART Rev. 6.0 (متوافق إلى أسفل حتى Rev. 4.0) ؛ مواصفات الطبقة الفيزيائية FSK (Rev. 8.1)
  عرض نقل البيانات	اثنين من أصفر "Tx" و "Rx" "هارت" LEDs
  خطأ عرض	مصباح "ERR" الأحمر (يمضى في حالة وجود خطأ في حافلة HART)

  واجهة RS-485

  طريقة الاتصال	رابط D-SUB-9 الإناثي
  الإشارة	الرسائل الرقمية
  مراقبة تدفق البيانات/بروتوكولات	متوافق مع خادم OPC HART و PDM و PRM و FDT / DTM
  عدد أجهزة HART multiplexers لكل شريحة حافلة	ماكس 31
  إعداد العنوان	0....127؛ باستخدام مفتاح دوار في الجبهة
  معدل البيانات	9600 / 19200 / 38400 / 57600 [bps] ؛ عبر مفتاح دوار في الأمام
  طول ناقل الحركة	≤ 1200 متر
  العرض	اثنين من أصفر "Tx" و "Rx" "RS-485" LEDs

  البيانات العامة

  فولتاج التزويد	24 فولت DC
  نطاق فولتاج الإمداد	18 فولت... 31.2 فولت
  الاستهلاك النموذجي للتيار	55 mA
  استهلاك الطاقة الاسمية	1.35 واط
  عرض الجهد التشغيلي	مصباح LED "PWR" الأخضر
  مراقبة انخفاض الجهد	نعم (لا توجد أجهزة معيبة)
  العزل الغالفاني لإشارة HART/RS-485	350 فولت AC
  العزل الغالفاني لإشارات HART بين بعضها البعض	100 فولت DC (مكاني)
  العزل الغالفاني لإشارة / إمدادات HART	350 فولت AC
  العزل الغالفاني لـ RS-485/الإمدادات	350 فولت AC
  مراقبة الأخطاء	خطأ المعالج: "PWR" LED يومض؛ خطأ في الاتصال HART: "ERR" LED يومض
  الامتثال	متوافق مع CE
