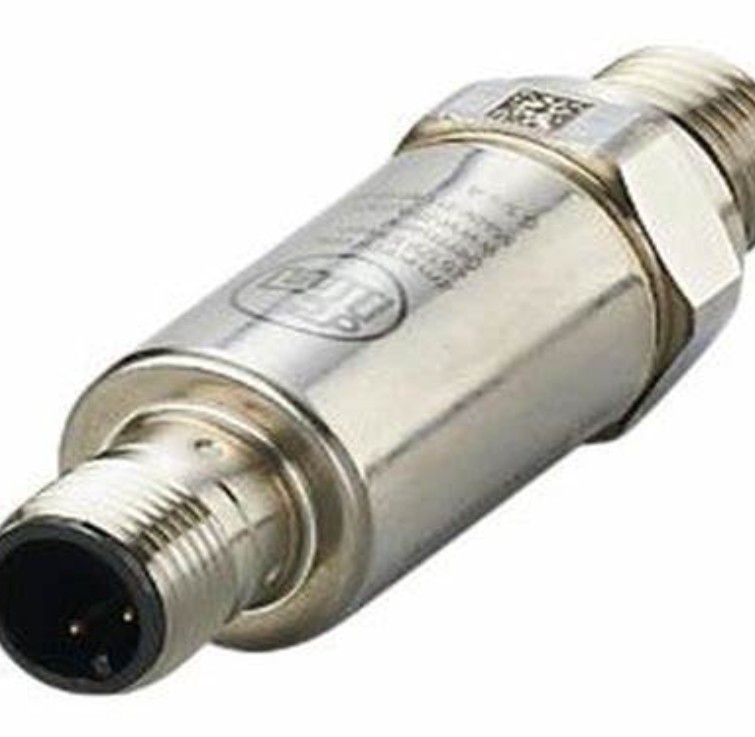

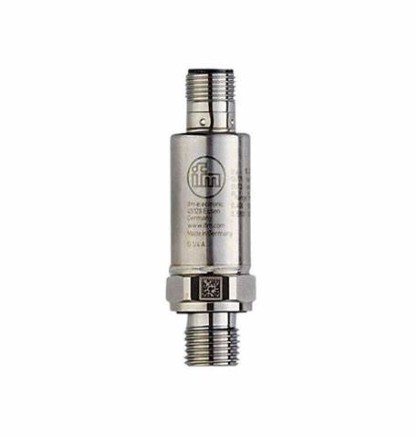

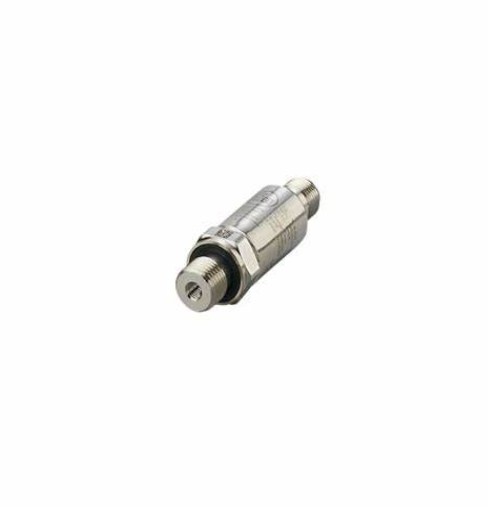

مفتاح الضغط IFM مع IO-Link PV7001 PV-250-SEG14-UFRVG/US/

اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
نطاق القياس | 0...250 بار | درجة حرارة متوسطة [درجة مئوية] | -40...90 |
---|---|---|---|
ملاحظة على تصنيف الضغط | ثابتة | نوع الضغط | الضغط النسبي |
إبراز | مفتاح الضغط IO-Link,مبدل الضغط PV-250-SEG14-UFRVG/US,PV7001 مفتاح الضغط,PV-250-SEG14-UFRVG/US Pressure switch,PV7001 Pressure switch |
منتوج وصف
خصائص المنتج
عدد المدخلات والمخرجات | عدد المخرجات الرقمية: 2 | |||
---|---|---|---|---|
نطاق القياس |
|
|||
اتصال العملية | وصلة خيطية G 1/4 خيط خارجي (DIN EN ISO 1179-2) ؛ خيط داخلي:M5 |
التطبيق
عنصر قياس | خلية للفيلم الرقيق المعدني | |||
---|---|---|---|---|
التطبيق | للتطبيقات الصناعية | |||
الإعلام | سائل وغازات | |||
درجة حرارة متوسطة [°C] | -أربعون...90 | |||
ضغط الانفجار الدقيق |
|
|||
تصنيف الضغط |
|
|||
الملاحظة حول تصنيف الضغط |
|
|||
مقاومة الفراغ [mbar] | -1000 | |||
نوع الضغط | الضغط النسبي |
بيانات كهربائية
الجهد التشغيلي [V] | 18...30 دي سي |
---|---|
استهلاك التيار [mA] | < 15 |
المقاومة العازلة الدنيا [MΩ] | 100؛ (500 فولت DC) |
فئة الحماية | الثالث |
حماية القطبية العكسية | نعم.. |
وقت تأخير تشغيل الكهرباء | < 0.3 |
المدخلات / المخرجات
عدد المدخلات والمخرجات | عدد المخرجات الرقمية: 2 |
---|
النتائج
إجمالي عدد المخرجات | 2 |
---|---|
إشارة الخروج | إشارة التبديل؛ IO-Link؛ (يمكن تكوينها) |
التصميم الكهربائي | PNP/NPN |
عدد المخرجات الرقمية | 2 |
وظيفة الإخراج | مفتوح / مغلق بشكل طبيعي (يمكن تكوينه) |
أقصى مخرج انخفاض في الجهد للتبديل DC [V] | 2 |
التيار المسموح به الدائم لمخرج التبديل DC [mA] | 100 |
تردد التبديل DC [Hz] | < 170 |
حماية الدوائر القصيرة | نعم.. |
نوع الحماية من الاختصار | نعم (غير مقفل) |
الحماية من الإفراط | نعم.. |
نطاق القياس / الإعداد
نطاق القياس |
|
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
نقطة الإعداد SP |
|
||||||||||||
نقطة إعادة ضبط rP |
|
||||||||||||
في خطوات |
|
||||||||||||
إعداد المصنع |
|
الدقة / الانحرافات
دقة نقطة التبديل [% من المدى] | < ± 0,5 (وفقاً لمعيار DIN EN 61298-2) |
---|---|
قابلية التكرار [% من المدى] | < ± 0،05(مع تقلبات درجة الحرارة < 10 K) |
انحراف الخصائص [% من المدى] | < ± 0،5؛ (الخطية بما في ذلك الهستيريس والإمكانية التكرارية، وضع القيمة الحد الأقصى لـ DIN EN IEC 62828-1) |
انحراف الخطية [% من المدى] | < ± 0,1 (BFSL) / < ± 0,2 (LS) |
انحراف الهستيريس [% من المدى] | < ± 0،2 |
الاستقرار على المدى الطويل [% من الفترة] | < ± 0،1؛ (على مدار 6 أشهر) |
معامل الحرارة نقطة الصفر [% من المدى / 10 K] | < 0,1 (-25...90 درجة مئوية) / < 0,2 (-40...-25 درجة مئوية) |
نطاق معامل الحرارة [% من النطاق / 10 K] | < 0,1 (-25...90 درجة مئوية) / < 0,2 (-40...-25 درجة مئوية) |
أوقات التفاعل
وقت الاستجابة [ms] | < 3 |
---|
البرمجيات / البرمجة
خيارات تعيين المعلمات | التشنج / النافذة ؛ مفتوحة / مغلقة بشكل طبيعي ؛ منطق التبديل ؛ تأخير التشغيل / الإيقاف ؛ التخفيف |
---|
واجهات
واجهة الاتصال | IO-Link | ||||
---|---|---|---|---|---|
نوع ناقل الحركة | COM2 (38,4 kBaud) | ||||
مراجعة IO-Link | 1.1 | ||||
معيار SDCI | IEC 61131-9 | ||||
الملفات الشخصية | مستشعر ذكي: متغير بيانات المعالجة، تحديد الجهاز، تشخيص الجهاز | ||||
وضع SIO | نعم.. | ||||
فئة الميناء الرئيسي المطلوبة | أ | ||||
بيانات المعالجة | 2 | ||||
بيانات المعالجة ثنائية | 2 | ||||
وقت دورة العملية الدقيقة [ms] | 5 | ||||
معرفات الأجهزة المدعومة |
|
ظروف التشغيل
درجة الحرارة المحيطة [°C] | -أربعون...90 |
---|---|
درجة حرارة التخزين [°C] | -أربعون...100 |
الحماية | IP 67; IP 69K |
الاختبارات / الموافقات
الكهرومغناطيسي |
|
||
---|---|---|---|
مقاومة الصدمات |
|
||
المقاومة للهزات |
|
||
MTTF [عام] | 667.77 | ||
موافقة UL |
|
||
توجيه معدات الضغط | ممارسة هندسية سليمة؛ يمكن استخدامها للسوائل المجموعة 2؛ السوائل المجموعة 1 عند الطلب |
البيانات الميكانيكية
الوزن [g] | 64.5 |
---|---|
المواد | الفولاذ المقاوم للصدأ (630/1.4542/17-4 PH) ؛ الفولاذ المقاوم للصدأ (1.4404 / 316L) ؛ PEI |
المواد (الأجزاء الرطبة) | الفولاذ المقاوم للصدأ (1.4305 / 303) ؛ الفولاذ المقاوم للصدأ (630/1.4542/17-4 PH) |
دورات الضغط الدقيقة | 60 مليون ؛ (بضغط اسمي 1.2 مرة) |
عزم التشنج [Nm] | 25....35؛ (عزم التشغيل الموصى به ؛ يعتمد على التشحيم ، الختم ودرجة الضغط) |
اتصال العملية | وصلة خيطية G 1/4 خيط خارجي (DIN EN ISO 1179-2) ؛ خيط داخلي:M5 |
إغلاق اتصالات العملية | FKM (DIN EN ISO 1179-2) |
عنصر مقيد متكامل | نعم.. |
ملاحظات
ملاحظات |
|
||
---|---|---|---|
كمية العبوة | واحد. |
اتصال كهربائي
الاتصال | رابط: 1 × M12، الرمز: A |
---|
