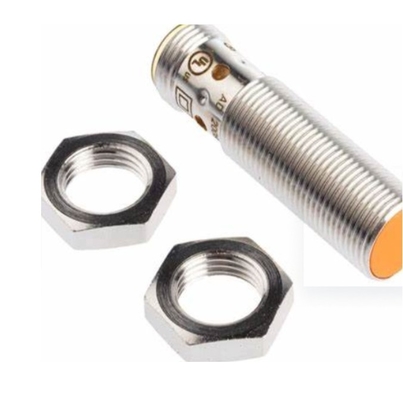

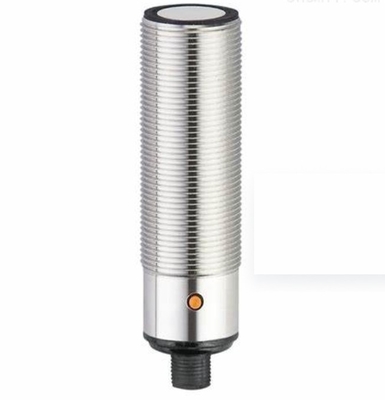

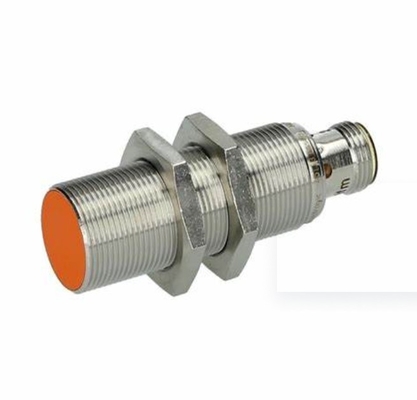

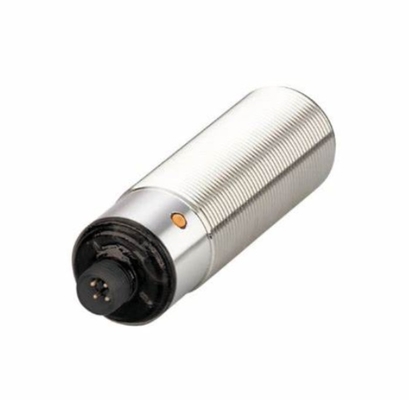

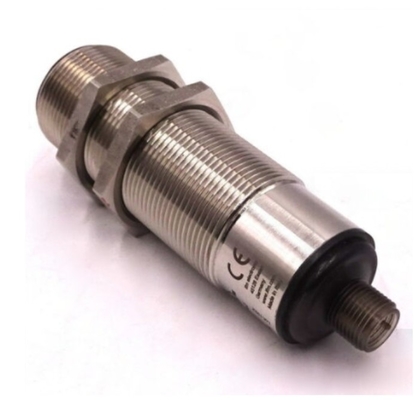

جهاز IFM UIT501 أجهزة استشعار الانعكاس المنتشر بالموجات فوق الصوتية؛M18 dia؛ range 250...3500المواد المعدنية المعدنية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | IFM |
| إصدار الشهادات | CE |
| رقم الموديل | وحدة رقم 501 |
| الحد الأدنى لكمية | 1 |
| الأسعار | USD$290 |
| تفاصيل التغليف | كرتون |
| وقت التسليم | 6-8 اسابيع |
| شروط الدفع | L/C، D/A، D/P، T/T، Western Union، |
| القدرة على العرض | 500 قطعة |
تفاصيل المنتج
| تصميم الكهربائية | PNP | واجهة الاتصالات | IO-Link |
|---|---|---|---|
| السكن | نوع الخيوط | التصميم الكهربائي PNP وظيفة الإخراج مفتوحة / مغلقة عادة؛ (قابلة للتكوين) نطاق الاستشعار [مم] 250. | م30 × 1.5 / ل = 103 |
| إبراز | جهاز استشعار بالموجات فوق الصوتية UIT501 IFM effector,مستشعر انعكاس متباعد بالموجات فوق الصوتية M18,جهاز استشعار بالموجات فوق الصوتية PNP مع رابط M12 |
||
منتوج وصف
خصائص المنتج
| التصميم الكهربائي | PNP |
|---|---|
| وظيفة الإخراج | مفتوح / مغلق بشكل طبيعي (يمكن تكوينه) |
| نطاق الاستشعار [ملم] | 250....3500(الهدف: 200 × 200 ملم) |
| واجهة الاتصال | IO-Link |
| السكن | نوع الخيوط |
| الأبعاد [ملم] | M30 × 1.5 / L = 103 |
بيانات كهربائية
| الجهد التشغيلي [V] | 10...30 دي سي |
|---|---|
| استهلاك التيار [mA] | < 30 |
| فئة الحماية | الثالث |
| حماية القطبية العكسية | نعم.. |
| وقت تأخير تشغيل الكهرباء | < 0.3 |
| تردد المحول [kHz] | 112 |
المدخلات / المخرجات
| عدد المدخلات والمخرجات | عدد المخرجات الرقمية: 1؛ عدد المخرجات التناظرية: 1 |
|---|
النتائج
| إجمالي عدد المخرجات | 2 |
|---|---|
| إشارة الخروج | إشارة التبديل؛ إشارة التناظرية؛ IO-Link |
| التصميم الكهربائي | PNP |
| عدد المخرجات الرقمية | 1 |
| وظيفة الإخراج | مفتوح / مغلق بشكل طبيعي (يمكن تكوينه) |
| أقصى مخرج انخفاض في الجهد للتبديل DC [V] | 2.2 |
| التيار المسموح به الدائم لمخرج التبديل DC [mA] | 100 |
| تردد التبديل DC [Hz] | 1 |
| عدد المخرجات التناظرية | 1 |
| مصدر التيار التناظري [mA] | 4....20 |
| الحمولة القصوى [Ω] | 500 |
| حماية الدوائر القصيرة | نعم.. |
| الحماية من الإفراط | نعم.. |
نطاق الرصد
| نطاق الاستشعار [ملم] | 250....3500(الهدف: 200 × 200 ملم) |
|---|---|
| المنطقة العمياء [ملم] | 250 |
| زاوية فتحة أسطوانية [°] | 12؛ (±2) |
| الحد الأقصى للانحراف عن جهاز الاستشعار/الكائن بزاوية 90 درجة [°] | ± 4 |
الدقة / الانحرافات
| تعويض الحرارة | نعم.. |
|---|---|
| النسيج [%] | < 3 |
| تحرك نقطة التبديل [٪] | -خمسة...5 |
| خطأ خطية للخروج التناظري [٪] | <3 |
| التكرار | 1 ٪ |
| القرار [ملم] | 3 |
| ملاحظات حول الدقة / الانحراف | يتم الوصول إلى القيم المشار إليها بعد وقت تسخين لمدة 20 دقيقة على الأقل |
أوقات التفاعل
| وقت الاستجابة [ms] | < 600؛ (مخرجات التناظرية) |
|---|
البرمجيات / البرمجة
| خيارات تعيين المعلمات | التشنج / النافذة ؛ نقطة التبديل الثانية ؛ تأخير التشغيل والإيقاف ؛ عمليات التشغيل ؛ وظيفة التدريس ؛ وضع الضوء / الظلام |
|---|
واجهات
| واجهة الاتصال | IO-Link | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| نوع ناقل الحركة | COM2 (38,4 kBaud) | ||||||||
| مراجعة IO-Link | 1.1 | ||||||||
| معيار SDCI | IEC 61131-9 | ||||||||
| الملفات الشخصية | جهاز استشعار ذكي: تحديد الجهاز؛ متعدد القنوات، جهاز استشعار لتحويل نقطة الإعداد، نوع 0 جهاز استشعار ذو ملف تعريف عام؛ متغير بيانات العملية؛ تشخيص الجهاز؛ قناة التدريس | ||||||||
| وضع SIO | نعم.. | ||||||||
| فئة الميناء الرئيسي المطلوبة | أ | ||||||||
| وقت دورة العملية الدقيقة [ms] | 3.2 | ||||||||
| بيانات عملية IO-Link (دورية) |
|
||||||||
| وظائف IO-Link (الدورانية) | علامة خاصة بالتطبيق؛ عداد ساعات العمل | ||||||||
| معرفات الأجهزة المدعومة |
|
||||||||
| ملاحظة |
|
ظروف التشغيل
| درجة الحرارة المحيطة [°C] | - عشرون...70 |
|---|---|
| درجة حرارة التخزين [°C] | -30...80 |
| الحماية | IP 67 |
الاختبارات / الموافقات
| الكهرومغناطيسي |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| المقاومة للهزات |
|
||||||||||
| مقاومة الصدمات |
|
||||||||||
| MTTF [عام] | 117 | ||||||||||
| موافقة UL |
|
البيانات الميكانيكية
| الوزن [g] | 227 |
|---|---|
| السكن | نوع الخيوط |
| الأبعاد [ملم] | M30 × 1.5 / L = 103 |
| تسمية الخيوط | M30 × 1.5 |
| المواد | الفولاذ المقاوم للصدأ (1.4404 / 316L) ؛ PA ؛ زجاج البوكسي السيراميك |
| عزم التشنج [Nm] | 100 |
الشاشات / عناصر التشغيل
| العرض |
|
||||
|---|---|---|---|---|---|
| وظيفة التدريس | نعم.. |
الملحقات
| البنود المقدمة |
|
|---|
ملاحظات
| ملاحظات |
|
|
|---|---|---|
| كمية العبوة | واحد. |
اتصال كهربائي
| الاتصال | رابط: 1 × M12، الرمز: A |
|---|
