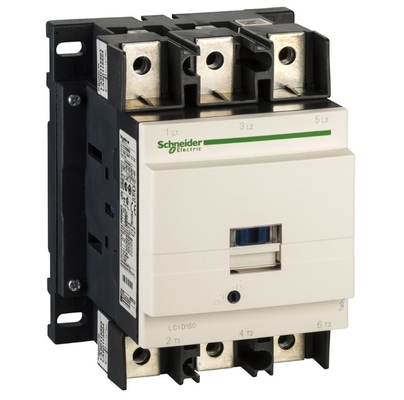

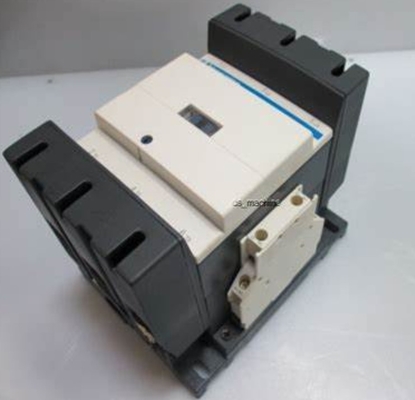

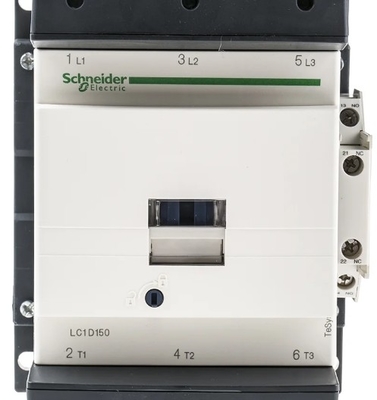

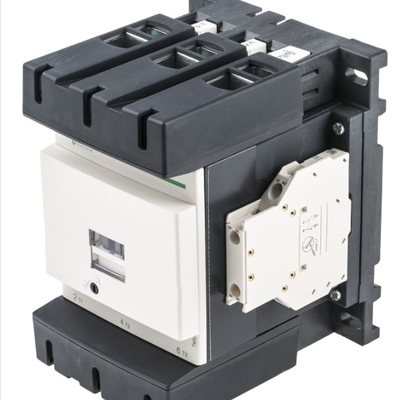

موصل IEC ، TeSys Deca ، غير عكسي ، 150A ، 100HP عند 480VAC ، يصل إلى 100kA SCCR ، 3 مرحلة ، 3 NO ، 24VDC لفائف ، نمط مفتوح

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
مكان المنشأ الصين
اسم العلامة التجارية Schneider
إصدار الشهادات CE
رقم الموديل LC1D150BD
الحد الأدنى لكمية 1
الأسعار USD$150
تفاصيل التغليف كرتون
وقت التسليم 4-6 اسابيع
شروط الدفع L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض 500 قطعة

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
النطاق تيسيس نطاق المنتج تيسيس ديكا
الاسم المختصر للجهاز إل سي 1 دي وصف الأعمدة 3 ص
إبراز

موصل IEC 100HP,150A جهاز اتصال IEC,ملامس IEC ثلاثي المراحل

,

150A IEC contactor

,

3 phase IEC contactor
اترك رسالة
منتوج وصف



النطاق تيسيس
مجموعة المنتجات تيسيس ديكا
نوع المنتج أو المكون الجهاز المتصل
الاسم المختصر للجهاز LC1D
تطبيق الجهاز الحمل المقاوم
تحكم المحرك
فئة الاستخدام AC-3
AC-4
AC-1
AC-3e
وصف القطب 3P
[Ue] الجهد التشغيلي المسموح به دائرة الطاقة <= 1000 فولت AC 25...400 هرتز
دائرة طاقة <= 300 فولت DC
[إل] التيار التشغيلي المسموح به 200 A (في <140.0000000000 °F (60 °C)) عند <= 440 V AC AC-1 لدوائر الطاقة
150 A (في <140.0000000000 °F (60 °C)) عند <= 440 V AC AC-3 لدوائر الطاقة
150 A (في <140.0000000000 °F (60 °C)) عند <= 440 V AC AC-3e لدوائر الطاقة
[Uc] الجهد الدائرة التحكم 24 فولت DC
التكميلية
قوة المحرك كيلوواط 40 كيلوواط عند 220...230 فولت AC 50/60 هرتز (AC-3)
75 كيلوواط عند 380...400 فولت AC 50/60 هرتز (AC-3)
80 كيلوواط عند 415...440 فولت AC 50/60 هرتز (AC-3)
90 كيلوواط عند 500 فولت AC 50/60 هرتز (AC-3)
100 كيلوواط عند 660...690 فولت AC 50/60 هرتز (AC-3)
75 كيلوواط عند 1000 فولت AC 50/60 هرتز (AC-3)
22 كيلوواط عند 400 فولت AC 50/60 هرتز (AC-4)
40 كيلوواط عند 220...230 فولت AC 50/60 هرتز (AC-3e)
75 كيلوواط عند 380...400 فولت AC 50/60 هرتز (AC-3e)
80 كيلوواط عند 415...440 فولت AC 50/60 هرتز (AC-3e)
90 كيلوواط عند 500 فولت AC 50/60 هرتز (AC-3e)
100 كيلوواط عند 660...690 فولت AC 50/60 هرتز (AC-3e)
75 كيلوواط عند 1000 فولت AC 50/60 هرتز (AC-3e)
القوة القصوى للخيول 40 حصان عند 200/208 فولت AC 50/60 هرتز لمحركات ثلاثية المراحل
50 حصان عند 230/240 فولت AC 50/60 هرتز لمحركات ثلاثية المراحل
100 حصان عند 460/480 فولت AC 50/60 هرتز لمحركات ثلاثية المراحل
125 حصان عند 575/600 فولت AC 50/60 هرتز لمحركات ثلاثية المراحل
رمز التوافق LC1D
تكوين اتصال القطب 3 لا
الغطاء الوقائي مع
التيار الحراري الحراري التقليدي 200 A (في 140.0000000000 °F (60 °C)) لدوائر الطاقة
قدرة التصنيع المسموح بها 140 A AC لدوائر إشارة تتوافق مع IEC 60947-5-1
250 A DC لدائرة الإشارة بما يتماشى مع IEC 60947-5-1
1660 A عند 440 فولت لدوائر الطاقة المتوافقة مع IEC 60947
القدرة القياسية على الكسر 1400 A عند 440 V لدوائر الطاقة التي تتوافق مع IEC 60947
[Icw] تشير إلى أن التيار المقاوم لفترة قصيرة 250 A 104.0000000000 °F (40 °C) - 10 دقيقة لدائرة الطاقة
580 A 104.0000000000 °F (40 °C) - دقيقة واحدة لدائرة الطاقة
1200 A 104.0000000000 °F (40 °C) - 10 ثواني لدائرة الطاقة
1400 A 104.0000000000 °F (40 °C) - 1 ثانية لدائرة الطاقة
100 A - 1s لدائرة الإشارة
120 A - 500 ms لدائرة الإشارة
140 A - 100 ms لدائرة الإشارة
تصنيف فيوز المرتبط 10 A gG لدائرة الإشارة بما يتماشى مع IEC 60947-5-1
315 A gG عند <= 690 فولت نوع التنسيق 1 لدائرة الطاقة
250 A gG عند <= 690 فولت نوع التنسيق 2 لدائرة الطاقة
معوقة متوسطة 0.6 مالم - إيث 200 أ 50 هرتز لدائرة الطاقة
تبديد الطاقة لكل قطب 24 واط AC-1
13.5 واط AC-3
13.5 واط AC-3e
[Ui] الجهد العازل الاسمي دائرة الطاقة 600 فولت CSA
دائرة الطاقة 600 فولت UL
دائرة الطاقة 1000 فولت IEC 60947-4-1
دائرة الإشارة 690 فولت IEC 60947-1
دائرة الإشارة 600 فولت CSA
دائرة الإشارة 600 فولت UL
فئة الجهد الزائد الثالث
درجة التلوث 3
[Uimp] الاندفاع المقياسية مقاومة الجهد 8 كيلو فولت IEC 60947
مستوى موثوقية السلامة B10d = 684932 دورة من جهة الاتصال مع الحمل الاسمي EN/ISO 13849-1
B10d = 10000000 دورة من جهة الاتصال مع الحمل الميكانيكي EN/ISO 13849-1
الصمود الميكانيكي 8 دراجات
الصمود الكهربائي 0.85 Mcycles 150 A AC-3 <= 440 فولت
1 Mcycles 200 A AC-1 <= 440 فولت
0.85 Mcycles 150 A AC-3e <= 440 فولت
نوع دائرة التحكم معيار التيار المستمر
تكنولوجيا الملف مع جهاز إيقاف متكامل
حدود الجهد في دائرة التحكم 0.75....1.2 Uc -40.0000000000...131.0000000000 °F (-40...55 °C) التيار المباشر التشغيلي
0.15....0.4 Uc -40.0000000000...158.0000000000 °F (-40...70 °C) انقطاع DC
1....1.2 Uc 131.0000000000...158.0000000000 °F (55...70 °C) التيار المباشر التشغيلي
قوة الدخول في واط 270...365 W 68.0000000000 °F (20 °C))
استهلاك الطاقة في الاحتفاظ بالوقود في واط 2.4...5.1 W 68.0000000000 °F (20 °C)
وقت التشغيل 20... 35 ثانية إغلاق
40...75 ثانية فتح
ثابت الزمن 25 ثانية
الحد الأقصى لمعدل التشغيل 1200 cyc/h 140.0000000000 °F (60 °C)
الحد الأقصى لمعدل التشغيل 1200 cyc/h عند 60 °C
الاتصالات - المحطات دائرة التحكم: محطات المسمار المسمار 2 0.002...0.004 بوصة 2 (1...2.5 ملم 2) - صلابة الكابل: مرنة مع نهاية الكابل
دائرة التحكم: محطات مشبك المسمار 1 0.002...0.004 بوصة 2 (1...2.5 ملم 2) - صلابة الكابل: مرنة مع نهاية الكابل
دائرة التحكم: محطات المسمار المسمار 1 0.002...0.004 بوصة 2 (1...2.5 ملم 2) - صلابة الكابل: مرنة بدون نهاية الكابل
دائرة التحكم: محطات المسمار المسمار 2 0.002...0.004 بوصة 2 (1...2.5 ملم 2) - صلابة الكابل: مرنة بدون نهاية الكابل
دائرة التحكم: محطات مشبك المسمار 1 0.002...0.004 بوصة 2 (1...2.5 ملم 2) - صلابة الكابل: صلبة بدون نهاية الكابل
دائرة التحكم: محطات المسمار المسمار 2 0.002...0.004 بوصة 2 (1...2.5 ملم 2) - صلابة الكابل: صلبة بدون نهاية الكابل
دائرة الطاقة: رابط 1 0.02...0.2 in2 (10...120 ملم 2) - صلابة الكابل: مرنة بدون نهاية الكابل
دائرة الطاقة: رابط 2 0.02...0.08 بوصة مربعة (10...50 مم2) - صلابة الكابل: مرنة بدون نهاية الكابل
دائرة الطاقة: رابط 1 0.02...0.2 in2 (10...120 مم2) - صلابة الكابل: مرنة مع نهاية الكابل
دائرة الطاقة: رابط 2 0.02...0.08 بوصة مربعة (10...50 مم2) - صلابة الكابل: مرنة مع نهاية الكابل
دائرة الطاقة: رابط 1 0.02...0.2 in2 (10...120 mm2) - صلابة الكابل: صلبة بدون نهاية الكابل
دائرة الطاقة: رابط 2 0.02...0.08 بوصة مربعة (10...50 مم2) - صلابة الكابل: صلبة بدون نهاية الكابل
عزم الدوران دائرة التحكم 10.6 لبنات في (1.2 ن.م) محطات المسمار المسمار مسطحة Ø 6 ملم
دائرة التحكم 10.6 lbf.in (1.2 N.m) محطات المسمار المسمار
دائرة الطاقة 106.2 lbf.in (12 N.m) رابط هيكساجونال 0.2 in (4 mm)
دائرة التحكم 10.6 لبنات في (1.2 ن.م) محطات المسمار المسمار pozidriv رقم 2
تركيبة الجهاز المساعد 1 NO + 1 NC
نوع الاتصالات المساعدة 1 NO + 1 NC IEC 60947-5-1 متصلة ميكانيكياً
اتصال المرآة 1 NC IEC 60947-4-1
تردد دائرة الإشارة 25400 هرتز
حد أدنى لجهد التبديل 17 فولت للدائرة الإشارية
الحد الأدنى لتيار التبديل 5 mA لدائرة الإشارة
مقاومة العزل > 10 MOhm لدائرة الإشارة
الوقت غير المتداخل 1.5 ms عند إزالة الطاقة بين اتصال NC و NO
1.5 ميس عند التشغيل بين اتصال NC و NO
دعم التثبيت السكك الحديدية
لوحة
البيئة
المعايير CSA C22.2 رقم 14
EN 60947-4-1
IEC 60947-4-1
IEC 60335-1:البند 30.2
IEC 60335-2-40:المرفق JJ
UL 60335-2-40:المرفق JJ
الـ UL 60947-4-1
CSA C22.2 رقم 60947-4-1
JIS C8201-4-1
شهادات المنتجات UL
CCC
الـ CSA
المواصفات
UKCA
البحرية
EAC
درجة الحماية IP20 الوجه الأمامي IEC 60529
العلاج الوقائي ثيك 60068-2-30
مقاومة المناخ التعرض للحرارة الرطبة IACS E10
درجة حرارة الهواء المحيطية المسموح بها حول الجهاز -40.0000000000...140.0000000000 °F (-40...60 °C)
140.0000000000...158.0000000000 °F (60...70 °C) مع تخفيض
ارتفاع العمل 0....9842.52 قدم (0...3000 م)
مقاومة الحريق 1562.0000000000 °F (850 °C) IEC 60695-2-1
مقاومة الشعلة V1 متوافق مع UL 94
القوة الميكانيكية اتصال الاهتزازات مفتوح 2 Gn، 5...300 Hz)
موصل الاهتزازات مغلق 4 Gn، 5...300 Hz)
مصاب الصدمات مغلق 15 جنيه لمدة 11 ميس)
صدمات الاتصال مفتوحة 6 Gn لمدة 11 ms)
الطول 6.2 بوصة (158 ملم)
العرض 4.7 بوصة (120 ملم)
عمق 5.4 بوصة (136 ملم)
الوزن الصافي 5.5 باوند ((الولايات المتحدة) (2.5 كجم)
تفاصيل الطلب والشحن
الفئة US10I1222359
جدول الخصومات 0I12
رقم GTIN 3389110475982
إرجاعية نعم..
بلد المنشأ إنجلترا
وحدات التعبئة
الوحدة نوع الحزمة 1 PCE
عدد الوحدات في الحزمة 1 1
الحزمة 1 الارتفاع 6.9 بوصة (17.5 سم)
الحزمة 1 العرض 7.5 بوصة (19 سم)
الحزمة 1 الطول 8.5 بوصة (21.5 سم)
الحزمة 1 الوزن 5454 رطلاً (2.474 كجم)
الوحدة نوع الحزمة 2 S06
عدد الوحدات في الحزمة 2 27
الحزمة 2 الطول 29.5 بوصة (75 سم)
حزمة 2 العرض 2360 سم
الحزمة 2 الطول 31.5 بوصة (80 سم)
حزمة 2 الوزن 175.925 رطلاً ((الولايات المتحدة) (79.798 كجم)
