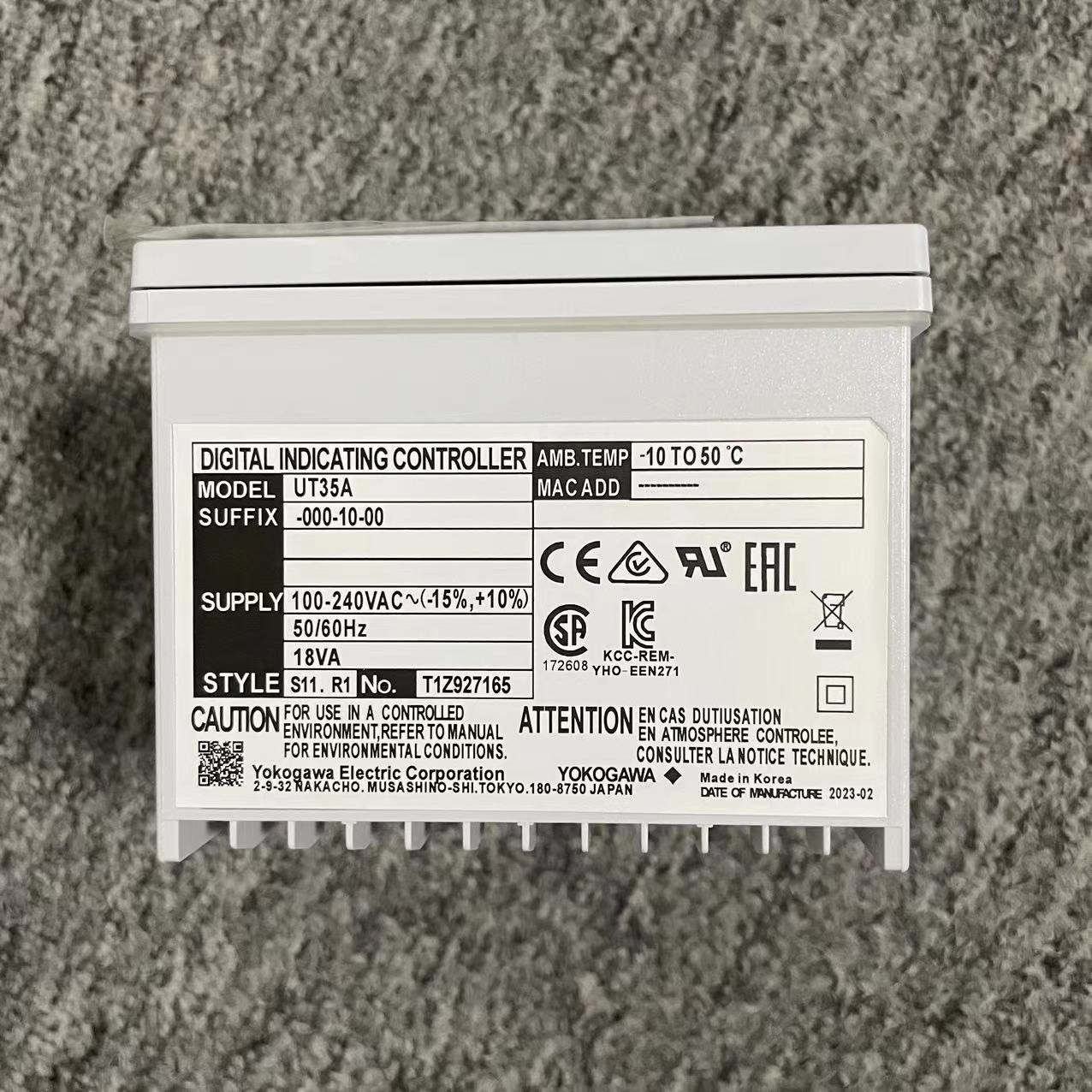

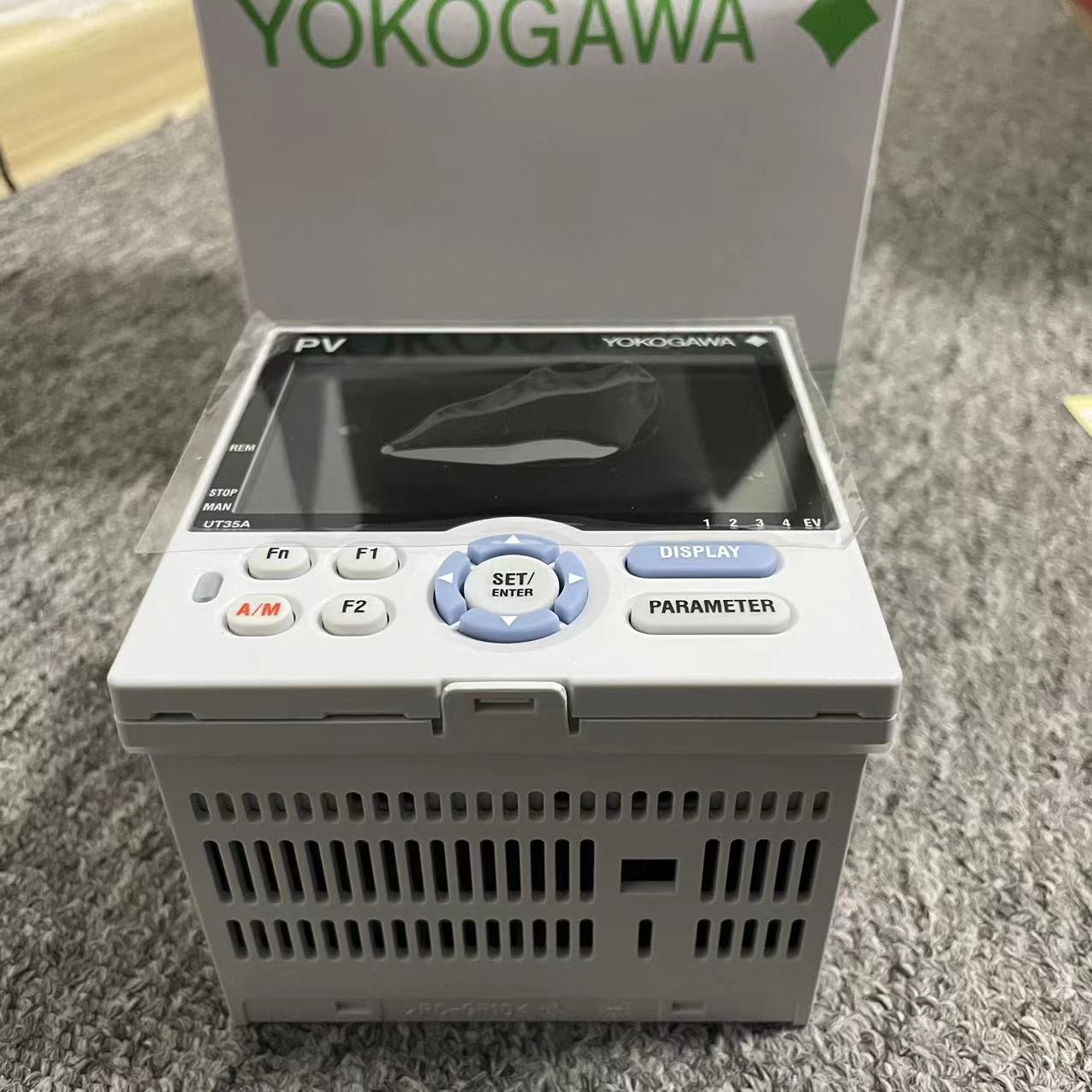

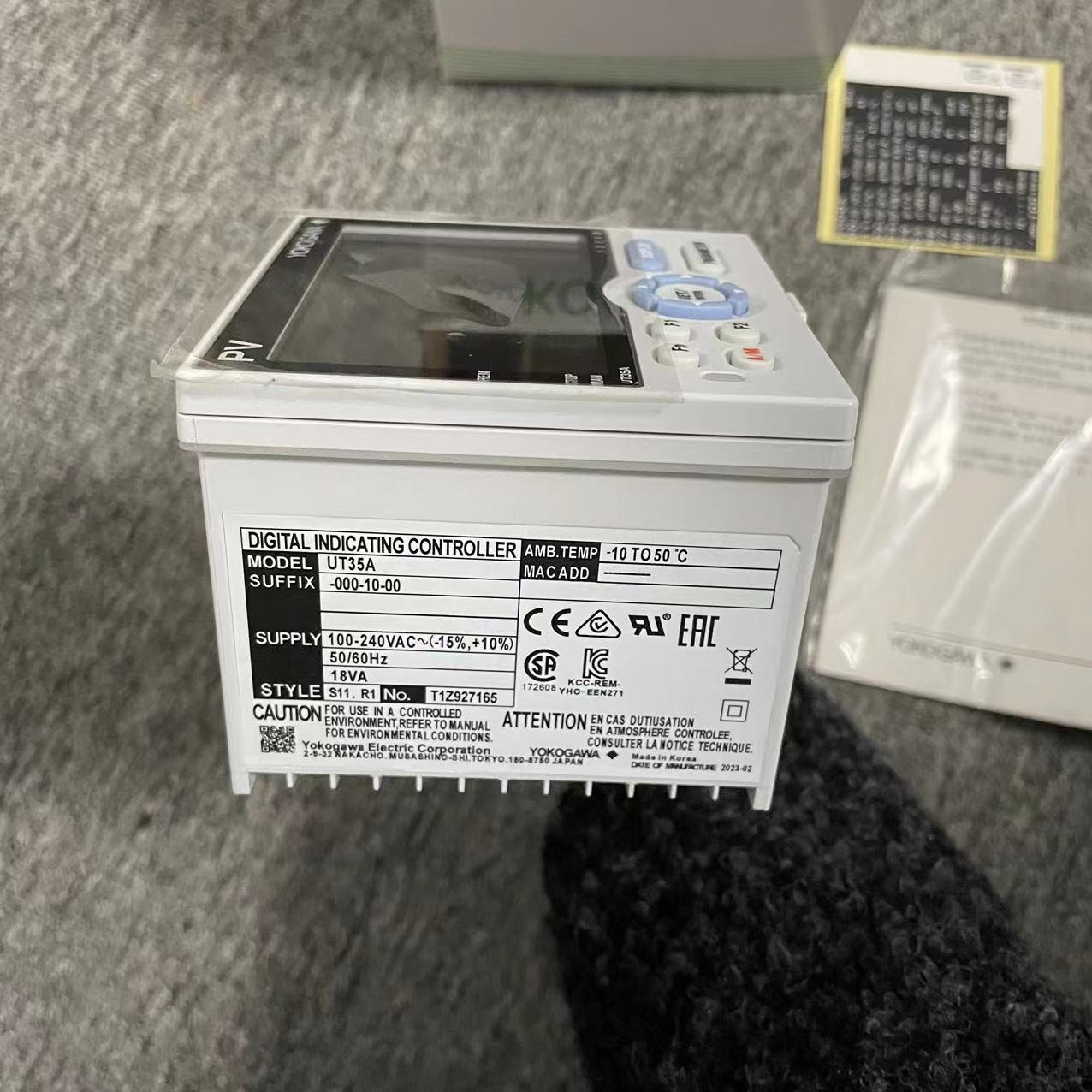

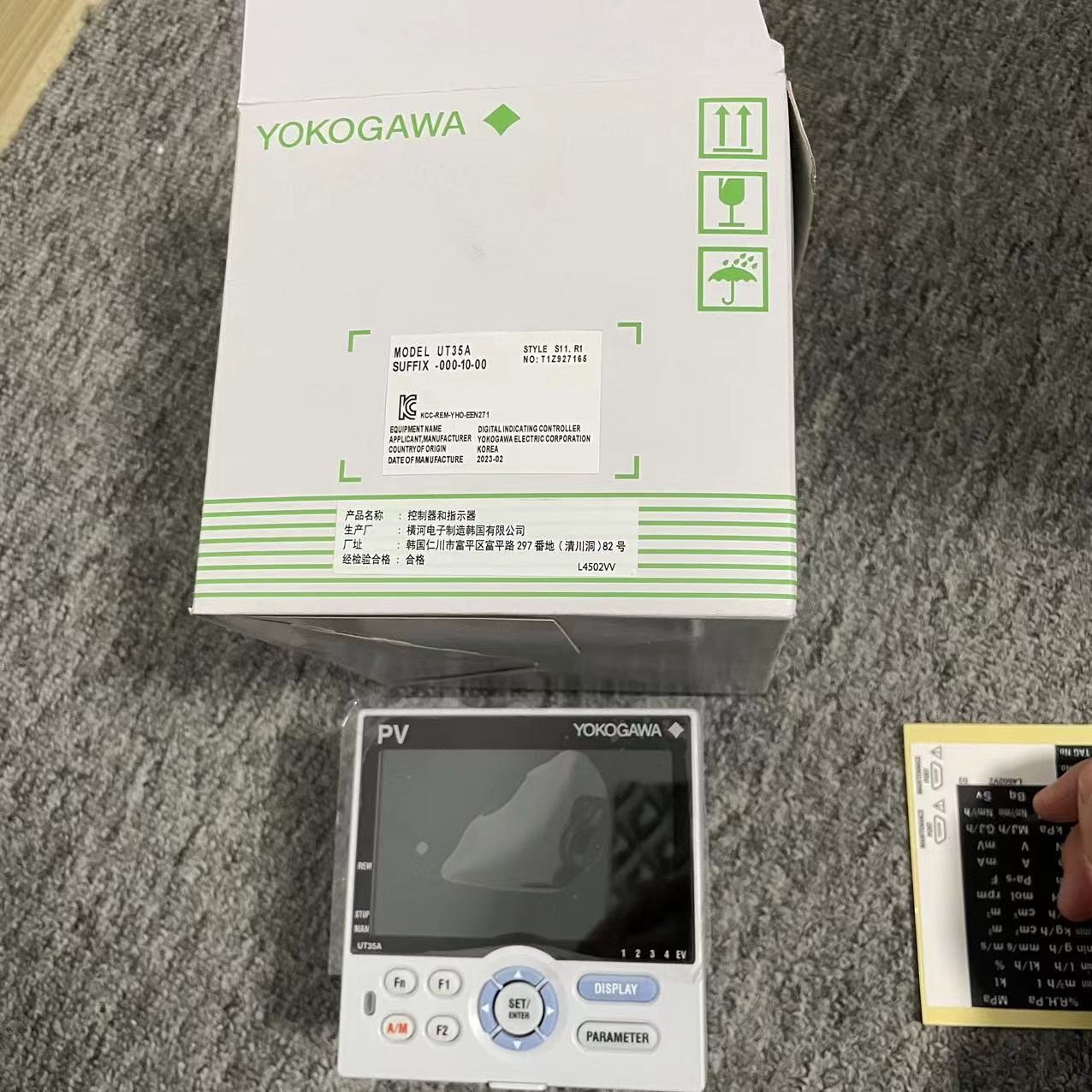

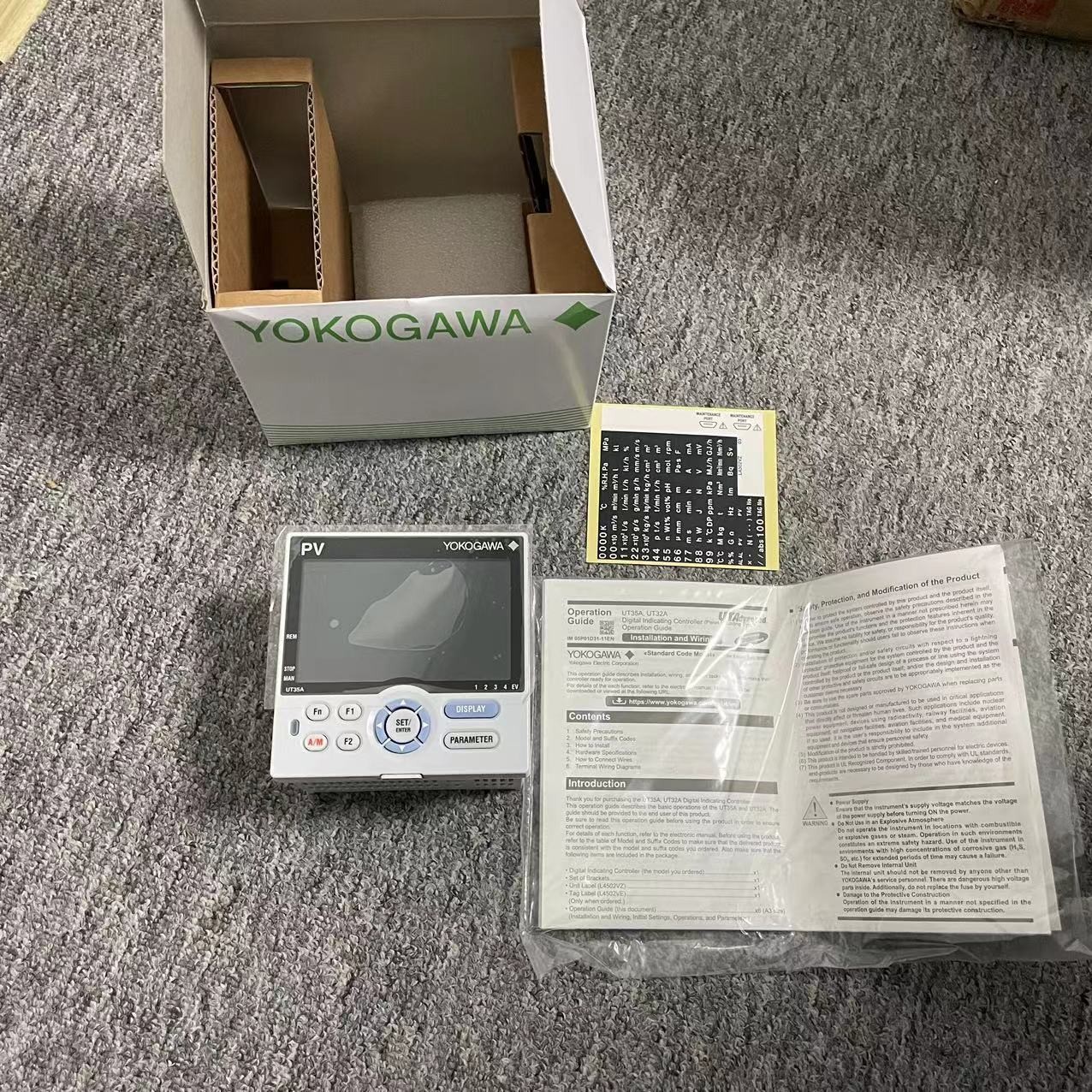

UT35A-001-10-00 جهاز تحكم رقمي للحرارة الأصلي للتطبيقات الصناعية

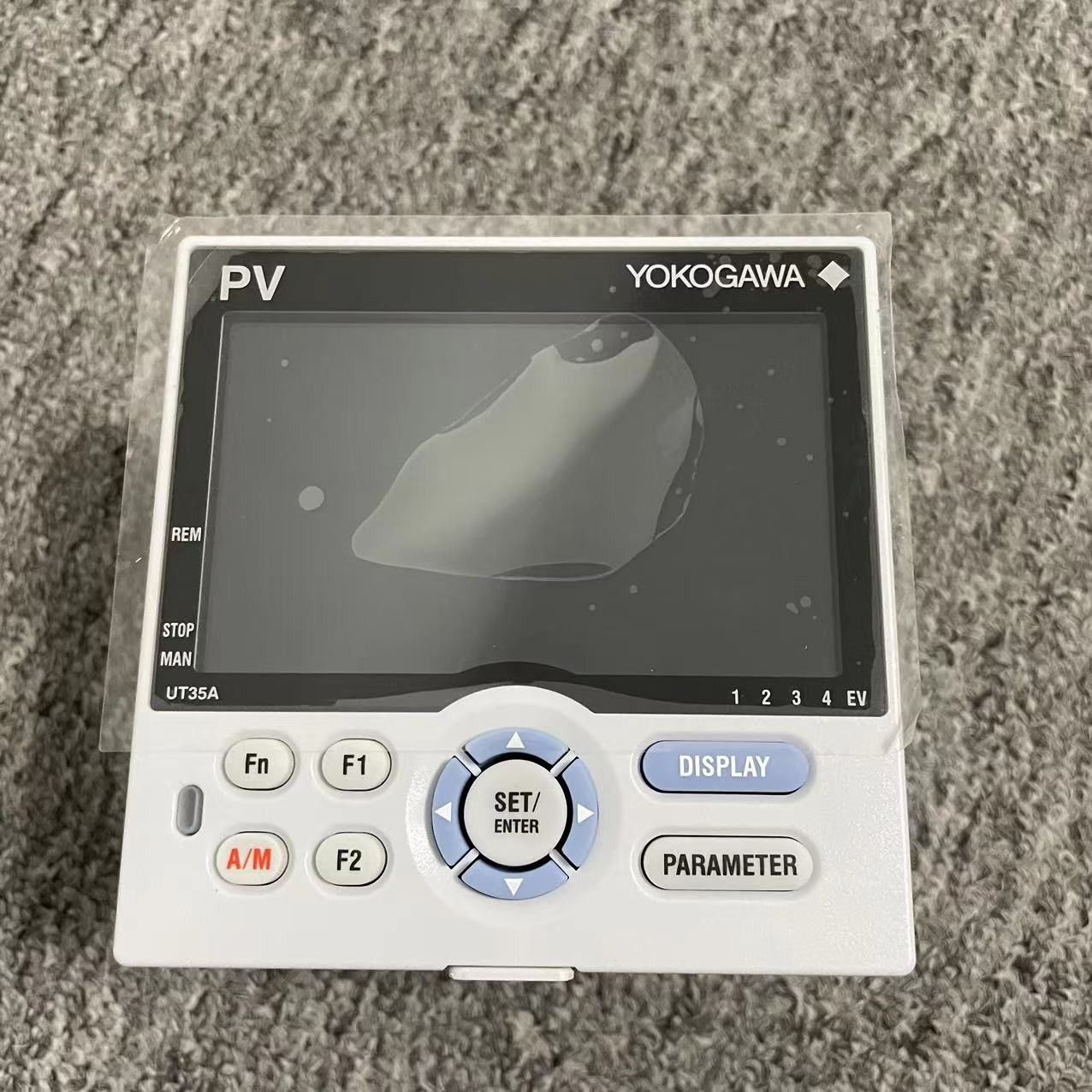

تستخدم أجهزة التحكم في درجة الحرارة UT35A و UT32A شاشة LCD ملونة كبيرة من 14 قطعة سهلة القراءة ، إلى جانب مفاتيح التنقل ، مما يزيد إلى حد كبير من قدرات المراقبة والتشغيل.يتم تضمين وظيفة تسلسل السلالم بشكل قياسييساعد عمق المتحكم القصير على توفير مساحة لوحة الأجهزة. يدعم UT35A / UT32A أيضًا الشبكات المفتوحة مثل اتصالات Ethernet.

خصائص جهاز التحكم في درجة الحرارة UT35A و UT32A

• 4 نقاط تحديد المستهدف (أرقام PID) متوفرة بشكل قياسي
• 3 أجهزة إنذار مستقلة مشتركة متوفرة كمعيار
• يمكن بناء برامج تسلسل السلالم
• عملية بسيطة
• ما يصل إلى 8 DO (مجموعات متاحة)
• دليل تشغيل متعدد اللغات (اليابانية والإنجليزية والألمانية والفرنسية والإسبانية والصينية والكورية) متوفر. يرجى تحديد اللغة المرجوة عند الطلب.
• نموذج رمز مفصل متاح لتخصيص المواصفات الأنسب لك.

• التحكم المتقدم

  أنماط التحكم

  وضع التحكم يسمح بسهولة تكوين الإعدادات وإجراء تغييرات مع المعايير.

• تحكم حلقة واحدة

• 5 أنواع التحكم المدمجة

  • التحكم في PID
  • تحكم التشغيل / الإيقاف (نقطة استيريز)
  • التحكم في تشغيل / إيقاف (2 نقطة هستيريس)
  • مركزين، التحكم على مستويين
  • نظام التحكم في التدفئة والتبريد



  بالنسبة للتوافق بين وضع التحكم المذكور أعلاه وأنواع التحكم لكل نموذج، يرجى الرجوع إلى المواصفات.

  تحكم تسلسل السلم

  مع التحكم في تسلسل السلم المدمج ، يتم زيادة نطاق التطبيقات بشكل كبير. هذه الميزة هي معيار في جميع أجهزة التحكم UTAadvanced (باستثناء UM33A).وظيفة التحكم في تسلسل السلم يمكن أن تحل محل PLC صغيرة المطلوبة من قبل التطبيقيمكن تنفيذ التحكم في التسلسل والتحكم في PID في وقت واحد.

• مراقبة ومراقبة الآلات الخارجية
  على سبيل المثال: المصابيح، المفاتيح، العدادات
• حل وظائف منطق المدخلات والإخراجات الرقمية بسهولة
  عدد أنواع الأوامر الأساسية: 13
  عدد أنواع أوامر التطبيقات: 73

• [مثال تعليمات السلم]	[مثال برمجة السلم]

  أمثلة تطبيق برنامج تسلسل السلم

  يمكن تقليل دوائر التحكم في تسلسل الإنذار
  تم بناء برنامج تسلسل السلالم في UTAadvanced بشكل قياسي. وظيفة تسلسل السلالم تمكن من مراقبة والتحكم في الأجهزة الطرفية مثل المرور،مما يجعل من الممكن خفض التكاليف.

  [العادي] تم بناء عمل الإنذار بواسطة دائرة تحكم تسلسل (إرسال ، مؤقت ، إلخ) خارج جهاز التحكم.

  [UTAadvanced] يتم بناء عمل الإنذار بواسطة برنامج تسلسل السلالم داخل UTAadvanced ، مما يجعل من الممكن خفض التكاليف.





  يتم تقليل حمولة النظام المضيف

  [العادي] تم التقاط أنواع مختلفة من البيانات التناظرية في النظام المضيف (PLC ، إلخ) وحسابها ، وتم معالجة النتائج بواسطة جهاز التحكم الميداني للتحكم عبر أمر.

  [UTAadvanced] UTAadvanced مع ما يصل إلى 4 مدخلات تناظرية * تمكن أنواع مختلفة من البيانات التناظرية ليتم التقاطها مباشرة في جهاز التحكم وحسابها من قبل برنامج السلم،وبالتالي تقليل عبء بناء النظام من المضيفالإجراء: تم التقاط أنواع مختلفة من البيانات التناظرية في النظام المضيف (PLC ، إلخ) وحسابها ، وتم معالجة النتائج من قبل جهاز التحكم الميداني للتحكم عبر أمر. * في حالة UT55A



  المدخلات/المخرجات العالمية
  حدد أنواع الإدخال والإخراج من خلال التكوين

  المدخلات العالمية

  اختر من بين TC، RTD، mV/DC الجهد والتيار المشترك.

  نوع الإدخال والمدى قابل للاختيار من قبل المستخدم عبر اللوحة الأمامية أو باستخدام برنامج إعداد المعايير LL50A.

• ± 0.1% دقة الإشارة.
• ربط ما يصل إلى اثنين من أجهزة الإرسال 2 الأسلاك في وقت واحد.

• جميع الأدوات لديها 15 فولت إمدادات الطاقة حلقة (15 فولت LPS) للمُرسِل.
  بالإضافة إلى ذلك ، يتوفر أيضًا 24 فولت LPS في وقت واحد لبعض الأجهزة كوظيفة اختيارية.



  الناتج العالمي

  يمكن للمستخدم تحديدها لخروجات الإرسال، نبضة الجهد والتيار.

• مخرج الإرسال: التحكم في تشغيل / إيقاف التشغيل ، التحكم في PID المتساوي للوقت
• إنتاج نبضات الجهد: التحكم في PID المتساوي للوقت
• التيار الخارجي: التحكم المستمر في PID

• نظام التحكم في التدفئة والتبريد لديه مجموعتين من المخرجات العالمية.

• تتوفر أي مجموعة من مصادر الإرسال والنبض والتيار.

• تشغيل صمام التحكم المحرك باستخدام PID متناسب مع الموقف.

• وظيفة التحكم في PID النسبية للموقف لديها مجموعتين من مخرجات الإرسال للدوران المباشر / العكسي لفائز التحكم المتحرك.
• إدخال سلك الزحف لإعادة تغذية موقف الصمام متاح أيضا.

• وظيفة ضبط تلقائي (AT)

  يمكن تعيين الشروط التالية لزيادة دقة حساب ثوابت PID باستخدام AT.

• هناك نوعان من الخوارزميات لحساب ثوابت PID المتاحة للاختيار.
