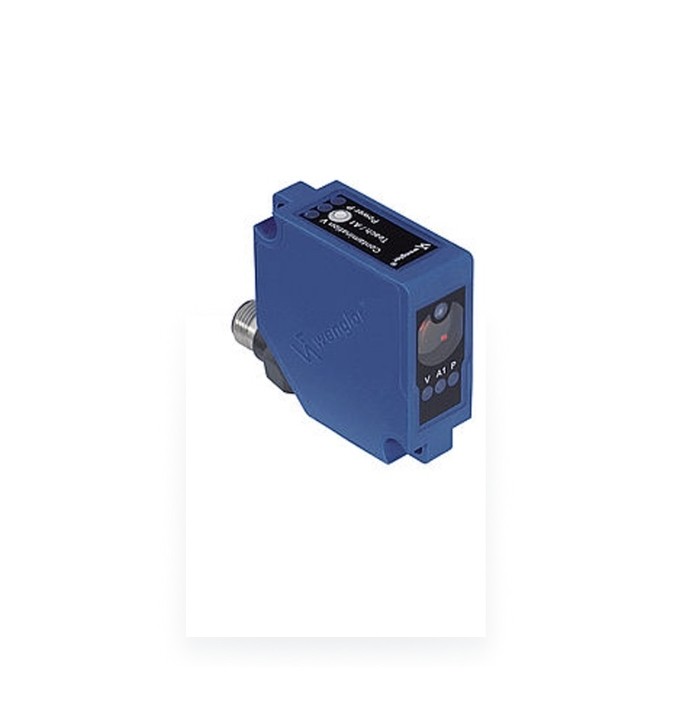

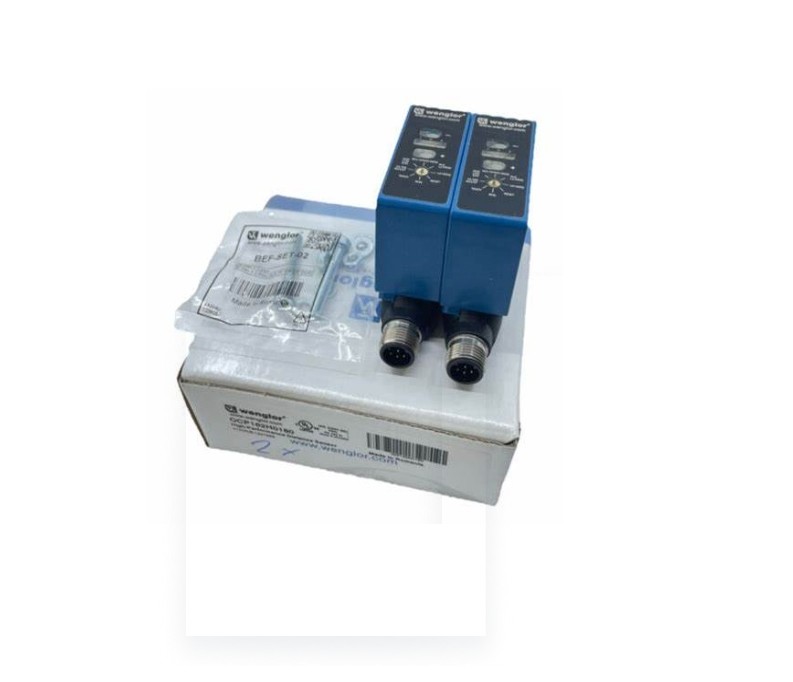

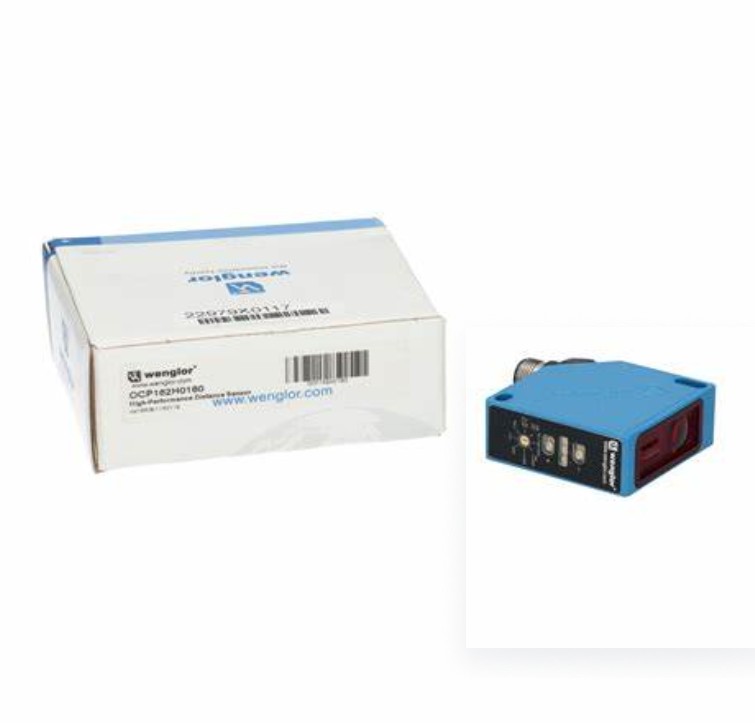

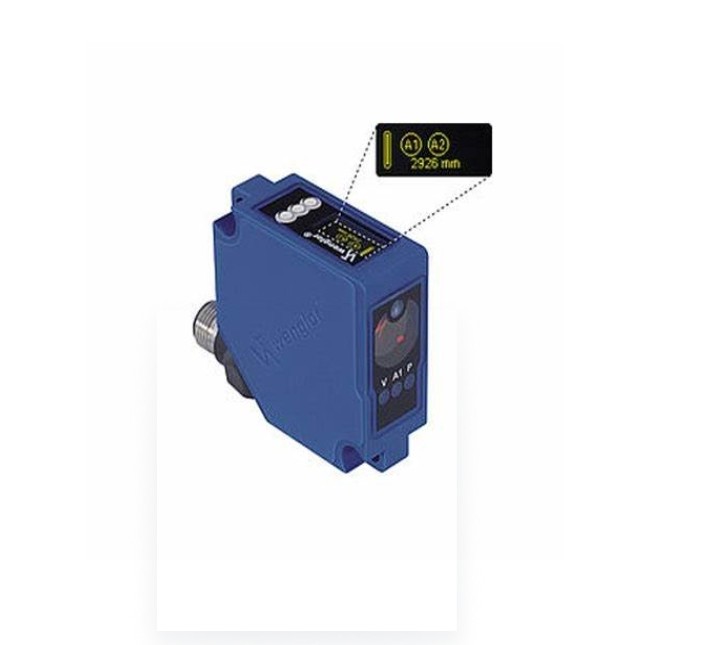

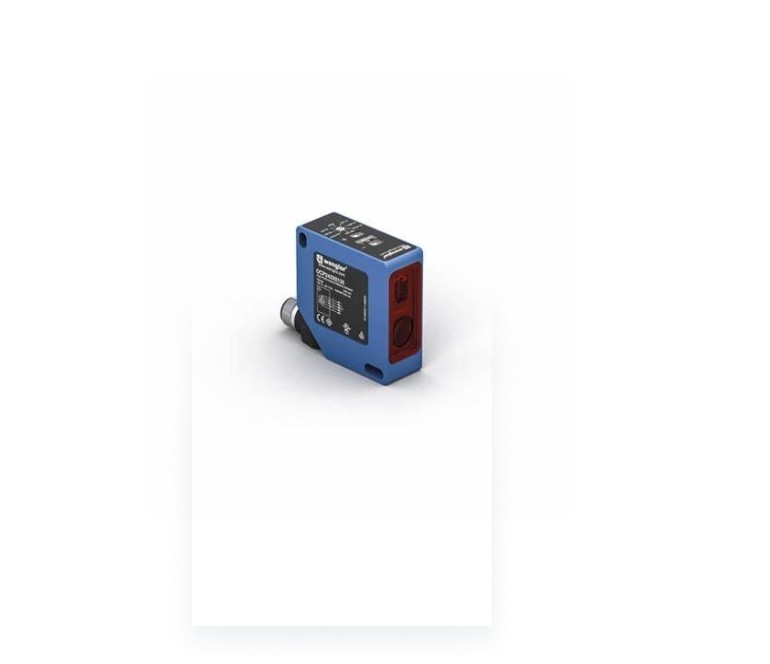

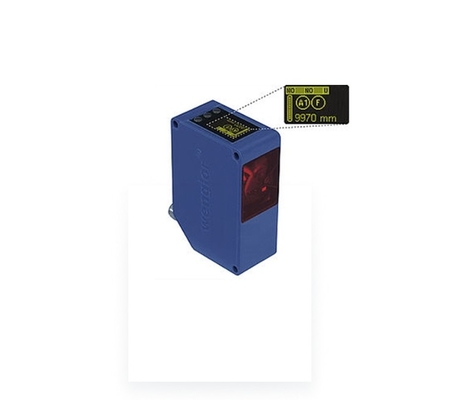

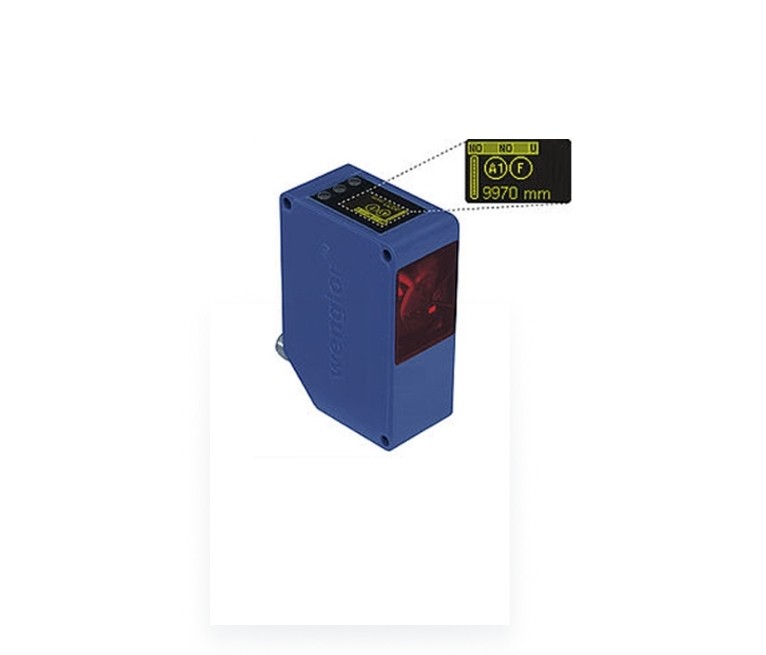

OCP162H0180 Wenglor أجهزة استشعار مسافة عالية الأداء

الوصف

• دقة عالية: 20 ميكرومتر (وضع دقة)
• خطية: 0,1٪ (وضع الدقة)
• وظيفة التكبير
• القيمة المقاسة مستقلة عن المادة واللون والضوء

• دقة عالية: 20 ميكرومتر (وضع دقة)

• خطية: 0,1٪ (وضع الدقة)

• القيمة المقاسة مستقلة عن المادة واللون والضوء

• وقت الاستجابة: < 660 μs (وضع السرعة)

• وظيفة التكبير

• تعمل هذه أجهزة الاستشعار مع خط CMOS عالي الدقة وتكنولوجيا DSP وتحدد المسافة باستخدام القياس الزاوي.يتم القضاء تقريبا على اختلافات القياس المتعلقة باللون والإشراقيمكن تكوين مخرجات التناظرية المتكاملة لجهد 0...10 فولت (10...0 فولت) أو تيار 4...20 مآ (20...4 مآ).

• البيانات البصرية

• نطاق العمل: 40...160 ملم

• نطاق القياس: 120 ملم

• الدقة: 20 ميكرومتر

• الدقة (الوضع السريع): 30 ميكرومتر

• خطية: 0.1٪

• خطية (وضع السرعة): 0,2 ٪

• مصدر الضوء: ليزر (أحمر)

• طول الموجة: 660 نانومتر

• عمر الخدمة (T = +25 °C): 100000 ساعة

• فئة الليزر (EN 60825-1): 2

• الضوء المحيطي: 10000 لوكس

• قطر بقعة الضوء: انظر الجدول 1

• بيانات كهربائية

• تشغيل التيار الكهربائي: 18...30 فولت DC

• استهلاك التيار (Ub = 24 V): < 80 mA

• معدل القياس: 1500 / s

• معدل القياس (وضع الدقة): 600 /s

• وقت الاستجابة: < 660 μs

• وقت الاستجابة (وضع الدقة): < 1660 μs

• تغير درجة الحرارة: < 10 μm/K

• نطاق درجة الحرارة: -25-50 درجة مئوية

• الخروج التناظري: 0...10 فولت/4...20 مآ

• التيار الحالي للحمل والجهد الخارجي: < 1 mA

• مقاومة الحمل الخارجي الحالي: < 500 أوم

• واجهة: RS-232

• معدل البود: 38400 ب.د.

• فئة الحماية: III

• رقم انضمام إدارة الأغذية والعقاقير: 0820589-000

• البيانات الميكانيكية

• طريقة الإعداد: التعليم

• مادة السكن: البلاستيك

• درجة الحماية: IP67

• الاتصال: M12 × 1 ؛ 8-pin

• الناتج

• الخطأ الناتج: نعم

• الخروج التناظري: نعم

• واجهة RS-232: نعم
