| الاتصال |
(كونيك) |

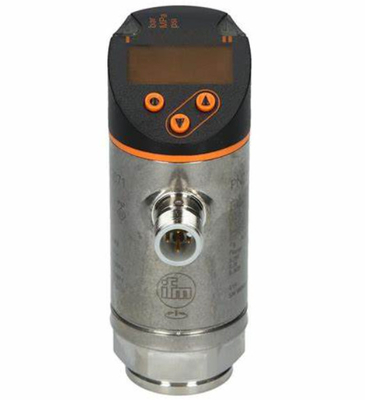

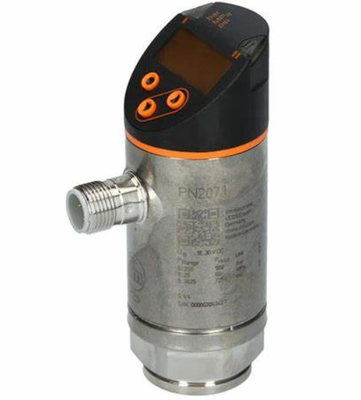

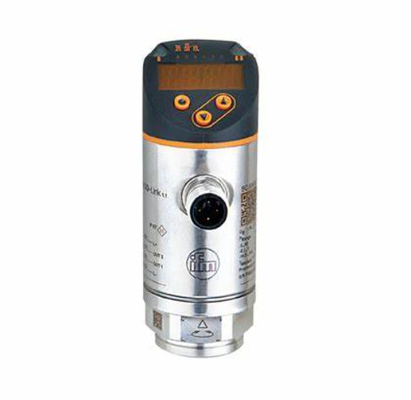

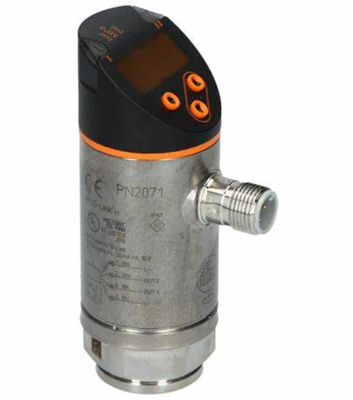

خصائص المنتج |
عدد المدخلات والمخرجات |
عدد المخرجات الرقمية: 2؛ عدد المخرجات التناظرية: 1 |
نطاق القياس |
| 0250 بار |
0...3625 psi |
0...25 مبا |
|
اتصال العملية |
وصلة خيطية G 1/4 خيط داخلي (DIN EN ISO 1179-2) |
التطبيق |
النظام |
أجهزة اتصال مطلية بالذهب |
عنصر قياس |
خلية للفيلم الرقيق المعدني |
التطبيق |
للتطبيقات الصناعية |
الإعلام |
سائل وغازات |
درجة حرارة متوسطة [°C] |
-25...80 |
ضغط الانفجار الدقيق |
| 1200 بار |
17400 psi |
120 مبا |
|
تصنيف الضغط |
|
مقاومة الفراغ [mbar] |
-1000 |
نوع الضغط |
الضغط النسبي |
بيانات كهربائية |
الجهد التشغيلي [V] |
18...30 DC؛ (إلى SELV/PELV) |
استهلاك التيار [mA] |
< 35 |
المقاومة العازلة الدنيا [MΩ] |
100؛ (500 فولت DC) |
فئة الحماية |
الثالث |
حماية القطبية العكسية |
نعم.. |
وقت تأخير تشغيل الكهرباء |
0.3 |
كلب مراقبة متكامل |
نعم.. |
المدخلات / المخرجات |
عدد المدخلات والمخرجات |
عدد المخرجات الرقمية: 2؛ عدد المخرجات التناظرية: 1 |
النتائج |
إجمالي عدد المخرجات |
2 |
إشارة الخروج |
إشارة التبديل؛ إشارة التناظرية؛ IO-Link؛ (يمكن تكوينها) |
التصميم الكهربائي |
PNP/NPN |
عدد المخرجات الرقمية |
2 |
وظيفة الإخراج |
مفتوح / مغلق بشكل طبيعي (يمكن تكوينه) |
أقصى مخرج انخفاض في الجهد للتبديل DC [V] |
2 |
التيار المسموح به الدائم لمخرج التبديل DC [mA] |
250 |
تردد التبديل DC [Hz] |
< 500 |
عدد المخرجات التناظرية |
1 |
مصدر التيار التناظري [mA] |
4....20؛ (يمكن توسيعها 1: 5) |
الحمولة القصوى [Ω] |
500 |
الجهد الخارجي التناظري [V] |
0....10؛ (يمكن توسيعها 1: 5) |
المقاومة الدنيا للحمل [Ω] |
2000 |
حماية الدوائر القصيرة |
نعم.. |
نوع الحماية من الاختصار |
نعم (غير مقفل) |
الحماية من الإفراط |
نعم.. |
نطاق القياس / الإعداد |
نطاق القياس |
| 0250 بار |
0...3625 psi |
0...25 مبا |
|
نقطة البداية التناظرية |
| 0200 بار |
0... 2900 psi |
0...20 مبا |
|
نقطة نهاية التناظرية |
| 50250 بار |
725...3625 psi |
5...25 مبا |
|
إعداد المصنع / CMPT = 2 |
نقطة الإعداد SP |
| 1.5250 بار |
25...3625 psi |
0.15...25 مبا |
|
نقطة إعادة ضبط rP |
| 0.5249 بار |
10...3610 psi |
0.05....24.9 MPa |
|
الفرق الدقيق بين SP و rP |
|
في خطوات |
|
الوضع_ب دقة عالية / CMPT = 3 |
نقطة الإعداد SP |
| 1.6250 بار |
23...3626 psi |
0.16...25 مبا |
|
نقطة إعادة ضبط rP |
| 0.5249 بار |
8...3611 psi |
0.05....24.9 MPa |
|
الفرق الدقيق بين SP و rP |
|
في خطوات |
|
الدقة / الانحرافات |
دقة نقطة التبديل [% من المدى] |
< ± 0،4(أقلل من 1: 1) |
قابلية التكرار [% من المدى] |
< ± 0،1؛ (مع تقلبات درجة الحرارة < 10 K ؛ انخفاض 1: 1) |
انحراف الخصائص [% من المدى] |
< ± 0,25 (BFSL) / < ± 0,5 (LS) ؛ (إغلاق 1:1؛ BFSL = أفضل خط مستقيم مناسب؛ LS = تعيين قيمة الحد الأقصى) |
انحراف الهستيريس [% من المدى] |
< ± 0،1(أقلل من 1: 1) |
الاستقرار على المدى الطويل [% من الفترة] |
< ± 0،05(أغلق الساعة 1:1كل 6 أشهر) |
معامل الحرارة نقطة الصفر [% من المدى / 10 K] |
0,2؛ (-25...80 درجة مئوية) |
نطاق معامل الحرارة [% من النطاق / 10 K] |
0,2؛ (-25...80 درجة مئوية) |
ملاحظات حول الدقة / الانحراف |
دقة نقطة التبديل ، خطأ خطية في DNV GL: < ± 1٪: < ± 1٪ |
أوقات التفاعل |
وقت الاستجابة [ms] |
< 1.5 |
تأخير وقت قابل للبرمجة dS، dr [s] |
0....50 |
قيمة عملية التخفيف dAP [s] |
0....4 |
التخفيف للخروج التناظري dAA [s] |
0....4 |
وقت الاستجابة الأقصى للخروج التناظري [ms] |
3 |
البرمجيات / البرمجة |
خيارات تعيين المعلمات |
التشنج / النافذة ؛ مفتوحة / مغلقة بشكل طبيعي ؛ تأخير التشغيل / الإيقاف ؛ التخفيف ؛ وحدة العرض ؛ مخرج التيار / الجهد |
واجهات |
واجهة الاتصال |
IO-Link |
نوع ناقل الحركة |
COM2 (38,4 kBaud) |
مراجعة IO-Link |
1.1 |
معيار SDCI |
IEC 61131-9 |
وضع SIO |
نعم.. |
فئة الميناء الرئيسي المطلوبة |
A؛ (عندما لا يتم توصيل الدبوس 2: B) |
معرفات الأجهزة المدعومة |
| نوع العملية |
DeviceID |
| إعداد المصنع / CMPT = 2 |
460 |
| الوضع_ب دقة عالية / CMPT = 3 |
639 |
|
ملاحظة |
| لمزيد من المعلومات يرجى الاطلاع على ملف IODD PDF في "تحميلات" |
|
إعداد المصنع / CMPT = 2 |
الملفات الشخصية |
مستشعر ذكي: متغير بيانات المعالجة، تحديد الجهاز، تشخيص الجهاز |
وقت دورة العملية الدقيقة [ms] |
2.3 |
ضغط دقة IO-Link [بار] |
0.1 |
بيانات عملية IO-Link (دورية) |
| الوظيفة |
طول البيت |
| الضغط |
14 |
| معلومات التبديل الثنائي |
2 |
|
وظائف IO-Link (الدورانية) |
علامة خاصة بالتطبيق |
الوضع_ب دقة عالية / CMPT = 3 |
الملفات الشخصية |
مستشعر ذكي ED2: مستشعر القياس الرقمي (0x000A) ، التعرف والتشخيص (0x4000) |
وقت دورة العملية الدقيقة [ms] |
3 |
ضغط دقة IO-Link [بار] |
0.1 |
بيانات عملية IO-Link (دورية) |
| الوظيفة |
طول البيت |
| الضغط |
16 |
| حالة الجهاز |
4 |
| معلومات التبديل الثنائي |
2 |
|
وظائف IO-Link (الدورانية) |
علامة خاصة بالتطبيق |
ظروف التشغيل |
درجة الحرارة المحيطة [°C] |
-25...80 |
درجة حرارة التخزين [°C] |
-أربعون...100 |
الحماية |
IP 65؛ IP 67 |
الاختبارات / الموافقات |
الكهرومغناطيسي |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
مقاومة الصدمات |
| DIN EN 60068-2-27 |
50 غرام (11 ميس) |
|
المقاومة للهزات |
| DIN EN 60068-2-6 |
20 غرام (10...2000 هرتز) |
|
MTTF [عام] |
129 |
موافقة UL |
|
توجيه معدات الضغط |
ممارسات هندسية سليمة؛ يمكن استخدامها للسوائل المجموعة 2؛ السوائل المجموعة 1 عند الطلب |
البيانات الميكانيكية |
الوزن [g] |
234.5 |
السكن |
أنبوبية |
الأبعاد [ملم] |
Ø 34 / L = 90.7 |
المواد |
الفولاذ المقاوم للصدأ (630/1.4542/17-4 PH) ؛ الفولاذ المقاوم للصدأ (1.4404 / 316L) ؛ PBT+PC-GF30؛ PBT-GF20؛ PC |
المواد (الأجزاء الرطبة) |
الفولاذ المقاوم للصدأ (630/1.4542/17-4 PH) |
دورات الضغط الدقيقة |
100 مليون |
عزم التشنج [Nm] |
25....35؛ (عزم التشغيل الموصى به ؛ يعتمد على التشحيم والختم والضغط المسموح به) |

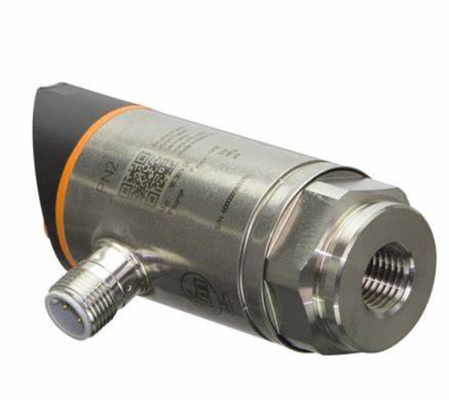

اتصال العملية |
وصلة خيطية G 1/4 خيط داخلي (DIN EN ISO 1179-2) |
عنصر مقيد متكامل |
لا (يمكن تجهيزها لاحقا) |
الشاشات / عناصر التشغيل |
العرض |
| وحدة العرض |
3 × LED، أخضر (بار، psi، MPa) |
| حالة التبديل |
2 × LED، أصفر |
| القيم المقاسة |
العرض الحرفي الرقمي، أحمر/اخضر بأربع أرقام |
|
ملاحظات |
كمية العبوة |
واحد. |
اتصال كهربائي |
الاتصال |
(كونيك) |
