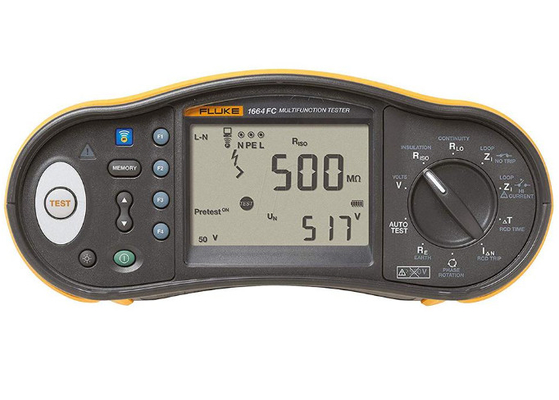

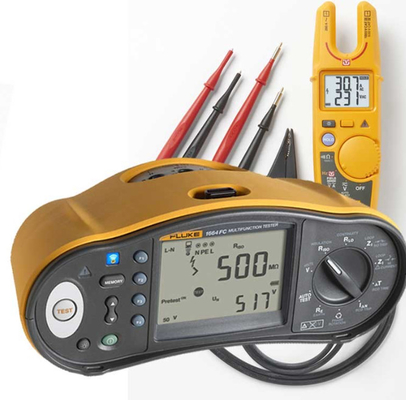

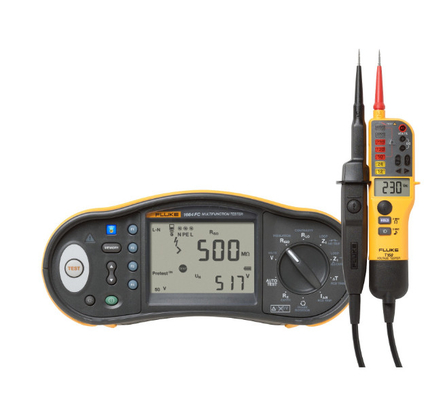

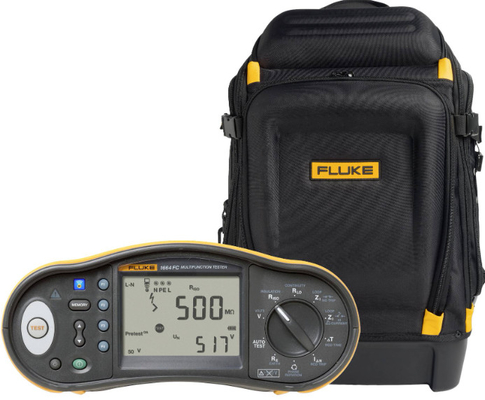

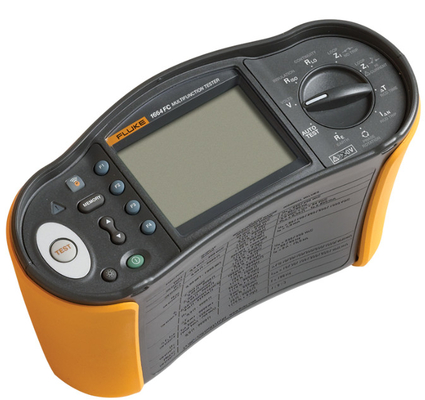

فلوك 1664FC الأصلي والجديد اختبار تثبيت متعدد الوظائف

فلوك 1664 إف سي اختبار تثبيت متعددة الوظائف يساعد على تسريع التثبيت

يضع 1664 FC الكثير من قوة الاختبار في يديك لتجربة جميع اللوائح المحلية بسرعة وكفاءة، وحماية الأجهزة، ومشاركة نتائج الاختبار في الوقت الحقيقي عبر هاتفك الذكي.

اختبار أجهزة حماية التيار المباشر لمحطة شحن الكهرباء RCD من نوع A-EV أو RDC-DD

إجراء الاختبارات على أجهزة حماية محطة شحن المركبات الكهربائية المتواصلة باستخدام وضع VAR RCD من النوع B (تيارات متواصلة سلسة) ، والذي يولد تيارات الاختبار لنوع RCD A-EV أو RDC-DD acc.إلى IEC 62955 (6/60/200 mA و ramp < 2 إلى 6 mA)يسمح هذا بإجراء اختبار سريع وسهل لمراقبات متواصلة إضافية 6 mA على نقاط الشحن ويمكن استخدامها جنبا إلى جنب مع فلوك FEV100 أو FEV300.

حماية الأجهزة من الأضرار العرضية

فلوك 1664 FC هو الجهاز الوحيد المختبر الذي يحتوي على "إختبار إعداد العزل" الذي يوقف اختبار العزل ويوفر تحذيرًا مرئيًا إذا اكتشف أن جهازًا متصل بالنظام الخاضع للاختبار.هذا يساعدك على تجنب أخطاء خطيرة ومكلفة يمكن أن تسبب أضرار لعملائك.

الاختبار التلقائي يقلل من وقت الاختبار

ينفذ Auto Test ما يصل إلى سبعة اختبارات تثبيت في تسلسل واحد، مما يضمن الامتثال لقوانين التثبيت المحلية. وهذا يقلل من عدد الاتصالات اليدوية،مما يقلل من احتمال حدوث أخطاء ويقصر وقت الاختبار.

توفير الوقت وتعزيز التعاون

بما أن جهاز 1664 FC يعمل بنظام "فلوك كونيكت"، يمكنك إرسال نتائج الاختبار إلى هاتفك الذكي، وحفظها في السحابة،وتشارك القياسات في الوقت الحقيقي مع أعضاء الفريق من خلال مكالمة فيديو ShareLiveإنها أسرع طريقة لتسمح لفريقك برؤية ما تراه، وتساعدك على الحصول على الموافقات دون مغادرة الميدان.تخزين فلوك CloudTM يسمح لك باسترداد النتائج المخزنة سواء كنت في المكتب أو في الميدان لاتخاذ القرارات في الوقت الحقيقييمكنك الحصول على حماية البيانات من الطراز العالمي ويمكنك استيراد البيانات وإدارة الملفات المنقولة من الأدواتأو إدخال البيانات يدويًا حسب الحاجة إلى برنامج TruTest TM لمعالجة وتوليد الشهادات بسرعة وسهولةمصممة للقضاء على المتاعب المرتبطة بإدارة البيانات النظام الكهربائي التقليدي والإبلاغ،برنامج TruTest TM هو الحل المثالي لإنتاج تقارير سهلة الفهم للعملاء.

معلومات أخرى مفيدة:

• ضيقة، خفيفة الوزن (أقل من 1.3 كجم) مع حزام عنق مُغطى لتحرير يديك
• يوضح مقبض الموجة الدوارة بوضوح أي وظيفة تم اختيارها، كل ذلك في مكان واحد بدون قوائم متعددة المستويات المعقدة.
• يوفر وضع حلقة التيار العالي إضافي لقياسات أسرع من اختبارات الحلقة مع وضع غير رحلة لـ RCDs
• يتضمن ذاكرة Z-max لاختبارات الحلقة لدعم تقييم سهل لأعلى قيمة اختبار الحلقة
• يوفر محول الصفر الفريد لسرعة وموثوقية ودقيقة اختبار رصاصة وتعويض سلك الشبكة الرئيسية
• يقوم بقياس الجهد السريع بين L-N و L-PE و N-PE باستخدام سلك الشبكة. لا حاجة إلى تغيير اتصالات القياس
• قياسات تيار رحلة RCD ووقت الرحلة بالتوازي (نوع RCD AC و A)
• يقيس PEFC أو PSC ومعوقة الحلقة بالتوازي ويعرضها معًا على الشاشة المزدوجة
• يقدم اختبار الحلقة حتى تتمكن من تحديد مصادر المدخلات المطلوبة مع مفاتيح ناعمة وليس لديك لتبادل محركات الاختبار
• يستخدم تيارات اختبار الاستمرارية لقياس طيات المحرك
• يكتشف الجهد الأرضي المرتفع > 50 فولت مع Earth Volt Touchpad ، مما يشير إلى حالات خطيرة محتملة
• يحتوي على شاشة كبيرة مع إضاءة خلفية، رموز واضحة، وزاوية عرض واسعة بشكل استثنائي لقراءات سهلة وآمنة
• يقدم ذاكرة ثلاثية الطبقات الموسعة

• المواصفات: فلوك 1664 FC التركيب اختبار متعدد الوظائف

  المواصفات: اختبار فلوك 1663 و 1664 FC Multifunction Installation

  قياس الجهد المتردد
  النطاق	500 فولت
  القرار	0.1 فولت
  دقة 45 هرتز 66 هرتز	0.8٪ + 3
  عائق المدخل	360 kΩ
  الحماية من الإفراط	660 V rms
  اختبار الاستمرارية (RLO)
  النطاق (التصنيف التلقائي)	20 Ω / 200 Ω / 2000 Ω
  القرار	0.01 Ω / 0.1 Ω / 1 Ω
  الجهد المفتوح	> 4 فولت
  قياس مقاومة العزل (RISO)
  مشاعل الاختبار	50-100-250-500-1000 فولت
  دقة جهد الاختبار (في تيار الاختبار الاسمي)	+ 10%، - 0%
  فولتاج الاختبار	50 فولت 100 فولت 250 فولت 500 فولت 1000 فولت
  نطاق مقاومة العزل	20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ
  القرار	0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ
  تيار الاختبار	1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ
  عائق الحلقة والخط (ZI)
  النطاق	10 Ω (وضع التيار Hi mΩ) / 20 Ω/200 Ω/2000 Ω
  القرار	0.001 Ω/ 0.01 Ω/ 0.1 Ω/1 Ω
  التيار المتوقع للفشل الأرضي ، اختبار PSC
  النطاق	1000 A / 10 kA (50 kA)
  القرار	1 A / 0.1 kA
  الحسابات	التيار الاحتمالي للفشل الأرضي (PEFC) أو التيار الاحتمالي للدائرة القصيرة (PSC) الذي يتم تحديده عن طريق تقسيم الجهد المحمول المقياس بمقاومة الحلقة المقياسة (L-PE) أو مقاومة الخط (L-N) ،على التوالي.
  اختبار RCD ، أنواع RCD التي تم اختبارها
  نوع RCD	AC1 G2,S3
  نموذج 1663	A4، AC1، G2، S3
  النموذج 1664 FC	A، AC، B5، S
  الملاحظات	1الرد على AC جنرال، بدون تأخير تأخير الوقت 4 يستجيب للإشارة النابضة 5 يستجيب لإشارة متواصلة سلسة
  اختبار سرعة التعثر (ΔT)
  الإعدادات الحالية1	10-30-100-300-500-1000 مآ VAR 10-30-100 mA
  مضاعف	x 1/2، x 1 × 5 وضع VAR النوع B - 6، 60، 200 mA
  نطاق القياس	RCD نوع G	310 ميس 50 ثانية
  	RCD نوع S	510 ميس 160 ميس
  	EV / RDC-DD	6 mA - 10s 60 mA - 0.3s 200 mA - 0.1s
  الملاحظات	11000 mA من نوع AC فقط 700 mA الحد الأقصى من النوع A في وضع VAR وضع VAR عند RCD من النوع B (تيارات متواصلة سلسة) يولد تيارات الاختبار وفقاً لمعايير IEC 62955 لنوع RCD A-EV أو RDC-DD (6/60/200 mA و ramp < 2 إلى 6 mA).
  قياس تيار RCD / FI-Tripping / اختبار الرامب (IΔN)
  النطاق الحالي	30٪ إلى 110٪ من التيار الاسمي RCD1 < 2 mA إلى 6 mA DC3 سلس
  حجم الخطوة	10% من IΔN2 الارتفاع الخطي خلال 30 ثانية
  وقت الإقامة	RCD نوع G	300 ميس/خطوة
  	RCD نوع S	500 ميس/خطوة
  دقة القياس	± 5%
  نطاقات التيار المحددة (EN 61008-1)	50٪ إلى 100٪ لنوع AC 35٪ إلى 140٪ للنوع A (> 10 mA) 35٪ إلى 200٪ للنوع A (≤ 10 mA) 50% إلى 200% للنوع B
  الملاحظات	130٪ إلى 150٪ للنوع A IΔN > 10 mA 30٪ إلى 210٪ للنوع A IΔN = 10 mA 20٪ إلى 210٪ للنوع B 25% للنوع B 3لـ RCD من نوع A-EV/RDC-DD مطابقة لمعايير IEC 62955
  اختبار مقاومة الأرض (RE)
  النطاق	200 Ω / 2000 Ω
  القرار	0.1 Ω / 1Ω
  التكرار	128 هرتز
  الجهد الخارجي	25 فولت
  إشارة تسلسل المراحل
  الرمز	مؤشر تسلسل المرحلة نشط
  المواصفات العامة
  الحجم (L × W × H)	10 × 25 × 12.5 سم
  وزن (بما في ذلك البطاريات)	1.3 كيلوغرام
  حجم البطارية، الكمية	النوع AA، 6 ea.
  الختم	IP-40
  السلامة	تتوافق مع EN/IEC 61010-1 و EN/IEC 61010-2-034
  الجهد الزائد	الفئة الثالثة / 500 فولت؛ الفئة الرابعة 300 فولت
  الأداء	EN61557-1 إلى EN61557-7 و EN61557-10
