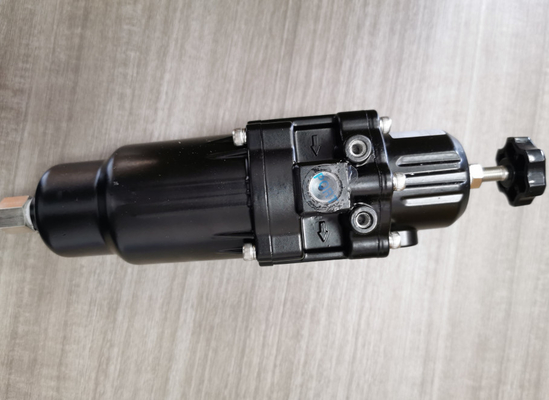

YTC YT-200 YT-220 عالية الجودة المسلسلات جهاز تحكم فلتر الهواء YT-220BN210 YT-220BN211 فلتر ضغط خفض صمام

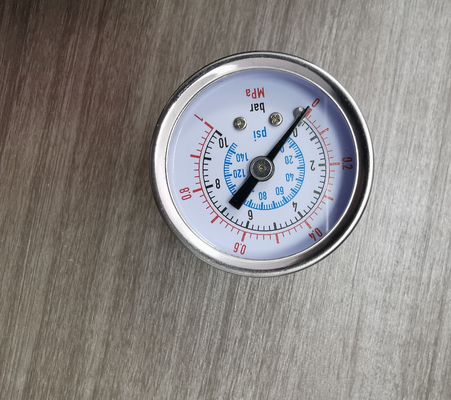

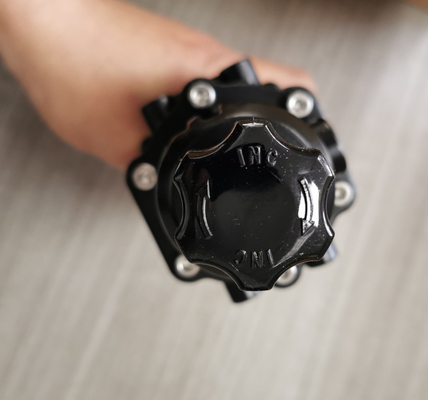

نموذج مواصفات المنتج YT-200 YT-220 YT-205 YT-225 ضغط إمداد أقصى 1.7 MPa (17 bar) ضغط خروج أقصى 0.42 MPa (نوع A) ؛84 مبا (نوع ب) اتصال الهواء PT ((NPT) 1/4 PT ((NPT) 1/2 اتصال المقياس NPT 1/4 PT ((NPT) 1/4 PT ((NPT) 1/4 NPT 1/2 NPT 1/4 دمجة قياسية. :-20~70°C درجة حرارة المحيط NPT 1/4 درجة حرارة خيارية عالية : -20~120°C درجة حرارة الخيار المنخفضة: -40~70°C دقيقة تصفية الحجم 5 ميكرون المواد الألومنيوم الصب الوزن الفولاذ المقاوم للصدأ 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6lb) اختبار تحت درجة حرارة 20 ̊C، الضغط المطلق 760mmHg، والرطوبة من 65٪. يرجى الاتصال بتكنولوجيا يونغ الشركة المحدودة لمواصفات الاختبار التفصيلي. 5 YT-200 / 205 / 220 / 225 سلسلة 2.6 2.7 2.8 العملية المنطقية يتم توفير ضغط الهواء إلى منفذ الإخراج كما يتم تحويل محول تعديل في اتجاه عقارب الساعة التي سوف تدفع الحجاب الحاجز. الضغط على الحجاب الحاجز يؤدي إلى فصل القرص عن الجذع. يبقى مستوى الضغط المحدد عن طريق نقل الضغط إلى الحجاب الحاجز السفلي ، مما يؤدي إلى موازنة الربيع.في حالة ارتفاع الضغط عن المستوى المحدد، الضغط يدفع الحجاب الحاجز والضغط يتم إطلاقه من خلال الثقب على قضية الربيع. بعد (YT-200 / 205) بعد (YT-220 / 225) 6 YT-200 / 205 / 220 / 225 سلسلة 3.1 السلامة عند تركيب الوحدةالرجاء التأكد من قراءة وتطبيق تعليمات السلامة. تحقق من مواصفات الوحدة وتأكد من استخدامها كما هو محدد.الرجاء تشغيل الوحدة ضمن النطاق المحدد من مستوى ضغط الهواءإذا تجاوزت ، يمكن أن يتلف المنتج وقد يؤدي ذلك إلى أضرار وحوادث.3 YT-200 / 205 / 220 / 225 التثبيت يمكن تثبيت YT-200 / 205 / 220 / 225 مع أو بدون دعامة اعتمادا على متطلبات الميدانالرجاء الرجوع إلى YT-200 / 205 / 220 / 225 الأبعاد لجعل دعامة مناسبة، إذا لزم الأمر.من فضلكم اديروا المسامير في اتجاه عكس عقارب الساعة، حتى لا يتم دفع الحلقة. 2) تثبيت مقياس ضغط على منفذ الخروج الضغط الثانوي لمراقبة مستوى الضغط باستمرار.مقياس الضغط يشير إلى الضغط الأساسي الذي يتم إخراجه من المنتج. 3) فتح منفذ الإخراج و منفذ مقياس الضغط مع نوع صمام الكرة أو نوع آخر من التثبيت وتزويد الضغط الأساسي إلى منفذ الإدخال.من فضلك ضعي عقدة التعديلسلسلة 7 YT-200 / 205 / 220 / 225 4. الصيانة 4.11.141.2 يتطلب YT-200 / 205 / 220 / 225 صيانة منتظمة. يرجى الرجوع إلى قائمة أجزاء مجموعة الإصلاح أدناه. يُقترح استبدال جميع الأجزاء في نفس الوقت لضمان دورة حياة المنتج.مجموعة إصلاح ‬ مجموعة الحاجز العلوي: الحجاب الحاجز السفلي: 1 لكل 1 كل تصريف المياه المكثفةيجب إيقاف الضغط الرئيسي للإنتاج تمامًا أو ضبط مستوى الضغط إلى 1kgf/cm2 أو أقل. أفتح مغلقة الصرف ببطء لإفراغ المياه المكثفة. بعد الصرف، من فضلك أغلق مغلقة الصرف1.3 استبدال غلاف الفلتر وأجزائه.يجب إيقاف الضغط الرئيسي للإنتاج تمامًا أو ضبط مستوى الضغط إلى 1kgf/cm2 أو أقل. أطلق المكسرات على المسمار ودور المسمار في الاتجاه المعاكس لساعات الساعة لخفض الضغطإزالة المسامير على غلاف المرشح في ترتيب قطري.ـ استبدال الفلتر، الحلقة O، والجذع.ـ لف المسامير على غلاف الفلتر في ترتيب قطري.ـ فك 6 مشواط على غلاف الربيع في ترتيب قطري.ـ استبدال مجموعة الحجاب الحاجز.إدراج المسامير على قضية الربيع في ترتيب قطريالرجاء التأكد من عدم تلف الحجاب الحاجز عند التعرج. بعد استبدال الجزء، يرجى إعادة ضبط ضغط الهواء على المستوى المطلوب.
