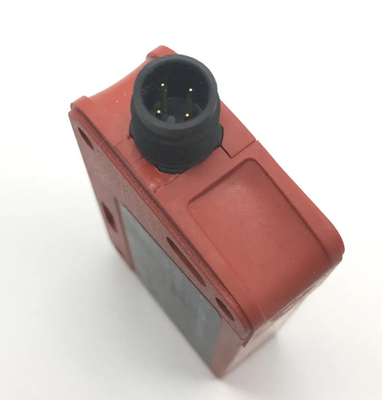

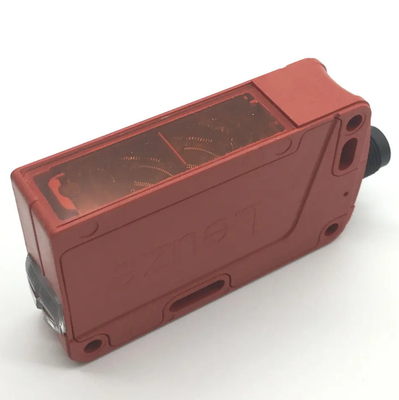

جهاز استشعار ضوئي كهربائي عالي الجودة LEUZE LED 4 -pin PRK 46B/7D-S12

المواصفات البيانات البصرية حد النطاق العملي (TK ((S) 100x100) 1) 1) حد النطاق التشغيلي النموذجي: الحد الأقصى للمدى الذي يمكن تحقيقه دون احتياطي الأداء 0.05...18m نطاق التشغيل 2) 2) نطاق التشغيل:المجموعة الموصى بها مع احتياط الأداء انظر الجداول مصدر الضوء 3) 3) متوسط العمر المتوقع 100،000 ساعة في درجة حرارة محيطية 25 درجة مئوية LED (ضوء معدل) طول الموجة 620nm (ضوء أحمر مرئي ، مستقطب) التوقيت ترانزستور التردد التبديل: 500 هرتز ، المرور: 20 هرتز وقت الاستجابة ترانزستور: 1ms ،رله: 25ms تأخير قبل بدء التشغيل 300ms البيانات الكهربائية مع مخرجات التبديل الترانزستوري الجهد التشغيلي UB 4) 4) لتطبيقات UL: للاستخدام في دوائر الفئة 2 فقط 10...30VDC (بما في ذلكالتردد المتبقي) التردد المتبقي 15٪ من UB تيار الدائرة المفتوحة 20mA مخرج التبديل... / 66.... 2 مخرجات تشغيل الدفع والسحب 5) pin2: PNP dark switching، NPN light switching pin4: PNP light switching،NPN التبديل المظلم 5) يجب ألا يتم توصيل مخرجات التبديل الدفع-السحب بالتوازي.../44.... 2 مخرجات التبديل PNP ، pin2: PNP التبديل المظلم ، pin4: PNP التبديل الضوئي.../4.... PNP التبديل الخروج ، pin4: التبديل الضوئي100mA مع خروج التبديل رلهة الجهد التشغيلي UB 24VDC ± 10٪ تيار الدائرة المفتوحة 30mA الخروج التبديل... / 7D... رلهة6) 6) يجب توفير إطفاء شرارة مناسبة مع أحمال استحداثية أو سعة التشغيل200mA طاقة التبديل 6VA، cos = 1 نطاق التشغيل قابل للتعديل ، 270 ° (PRK 46B / 66.01-S12 فقط) المؤشرات الخضراء LED جاهزة صفراء LED خالية من مسار الضوء صفراء LED ، لامعة ضوء خالية من مسار الضوء ،لا يوجد احتياطي للأداء البيانات الميكانيكية البلاستيكية المنزلية (PC-ABS) البلاستيكية الغطاء البصري (PMMA) الوزن مع المرفق: 50g مع كابل 2m: 90g مع كابل وموصول: 65g نوع الاتصال M12 أو كابل (4x0.21mm2 قطر عرضي) ، طول الكابل: 2m، أو كابل مع M12 الموصول، طول الكابل:200 ملم بيانات بيئية درجة حرارة البيئة. (التشغيل/التخزين) -40°C...+60°C/-40°C...+70°C الدوائر الحماية 7) 7) 2=حماية عكس القطبية، 3=حماية للاختصار لجميع مخرجات الترانزستور 2،3 فئة السلامة VDE 8) 8) الجهد القياسي 50V II، معزولة بالكامل درجة الحماية IP67 ، IP69K LED درجة 1 (وفقاً لمعيار EN60825-1) المعايير المطبقة IEC60947-5-2 الشهادات UL508 4) خيارات التحذير الخروج التلقائي التحكم في ترانزستور PNP ،مبدأ العد
