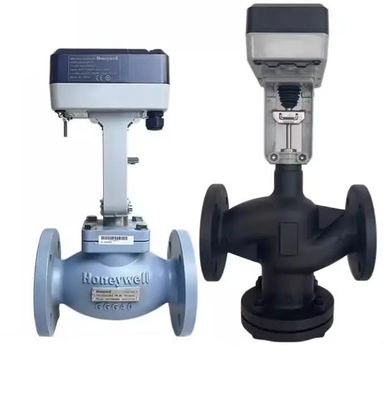

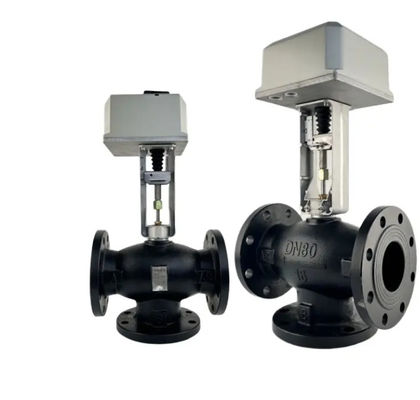

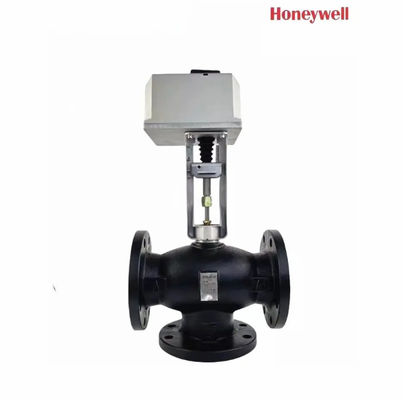

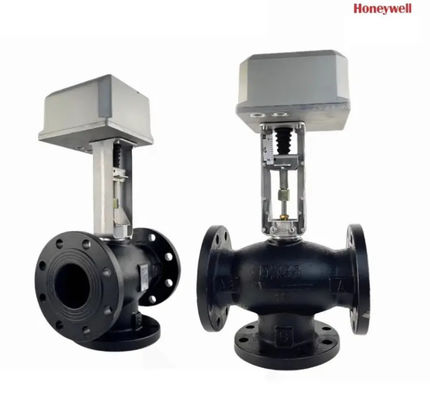

صمام درجة الحرارة الكهربائي ثنائي الاتجاه للتحكم النسبي التكاملي Honeywell ML7421، مادة تلامس نحاسية للاتزان الديناميكي

الميزات • تركيب سريع وسهل. • لا يلزم وجود وصلة منفصلة. • شوط 3/4 بوصة (20 مم) في ML7421A؛ شوط 1-1/2 بوصة (38 مم) في ML7421B. • لا يلزم إجراء تعديلات. • تحديد موضع الصمام بدقة. • إشارة إدخال قابلة للتحديد من 0(2) إلى 10 فولت تيار مستمر/0(4) إلى 20 مللي أمبير. • ردود فعل الموضع. • مفاتيح نهاية تحديد القوة. • مشغل يدوي. • عمل مباشر أو عكسي. • محرك متزامن. • تصميم مقاوم للتآكل. • لا يحتاج إلى صيانة. • فتحة موصل الأنبوب

عام في ML7421، يتم تحويل محرك المحرك المتزامن إلى الحركة الخطية لساق المشغل باستخدام ناقل حركة تروس دودي. يربط مشبك تثبيت الزر ساق المشغل بساق الصمام. يقوم مستشعر القوة الداخلي، باستخدام المفاتيح الدقيقة المثبتة، بإيقاف تشغيل المشغل عند الوصول إلى قوة الساق المحددة. التشغيل اليدوي تم تجهيز ML7421 بمقبض تشغيل يدوي (انظر الشكل 7) لفتح أو إغلاق الصمام في حالة انقطاع التيار الكهربائي. قم بإيقاف تشغيل أو فصل مصدر الطاقة قبل التشغيل اليدوي لـ ML7421. للتشغيل، اضغط على مقبض التشغيل اليدوي وأدر المقبض عكس اتجاه عقارب الساعة لتحريك الساق لأسفل أو في اتجاه عقارب الساعة لتحريك الساق لأعلى. إذا تمت إعادة المشغل إلى التحكم التلقائي، فسيتم إلغاء قفل مقبض التشغيل اليدوي تلقائيًا. ملاحظة: إذا لم يتم الضغط على مقبض التشغيل اليدوي أثناء تدويره، فإنه يدور مسافة قصيرة فقط قبل أن ينفصل تلقائيًا دون استئناف الطاقة. هام: يسمح التشغيل اليدوي بقوة إغلاق عالية جدًا يمكن أن تتسبب في انحشار عمود المشغل، مما يتجاوز تصنيف مفاتيح القوة، وإيقاف المحرك. بعد عملية إغلاق الصمام يدويًا، حرر المغزل دورة واحدة عن طريق تدوير مقبض التشغيل اليدوي بحيث ينفصل المشغل اليدوي تلقائيًا عند استئناف الطاقة. إدخال الإشارة (+) يتم ضبط نطاق إشارة الإدخال التناظرية (+) في المصنع على 0 إلى 10 فولت تيار مستمر. يؤدي تغيير موضع قابس المحدد W2 إلى ضبط النطاق على 2 إلى 10 فولت تيار مستمر. يؤدي تغيير موضع W4 إلى مللي أمبير (انظر الشكل 8.) إلى أن النطاقات هي 0(4) إلى 20 مللي أمبير. يتم وضع مقابس المحدد W1 و W2 و W3 و W4 على الجانب الخلفي من ورقة حماية لوحة الدوائر المطبوعة. انظر الشكل 8 لمعرفة موقع مقابس المحدد. الشكل 7. مقبض التشغيل اليدوي ML7421A,B. فشل إدخال الإشارة باستخدام قابس المحدد W1، يمكن ضبط المشغل على التشغيل إلى أحد المواضع الثلاثة في حالة فشل الإشارة: 1. 0% — يتوافق موضع المشغل مع إشارة 0 أو 2 فولت تيار مستمر 2. 50% — ساق المشغل في منتصف الموضع 3. 100% — موضع المشغل وفقًا لإشارة 10 فولت تيار مستمر ملاحظة: تم ضبط W1 في المصنع على 50% . إذا تم ضبط W4 على موضع مللي أمبير، فإن المشغل يعمل دائمًا إلى 0% . W1 (W4 ) W3 W4 V
