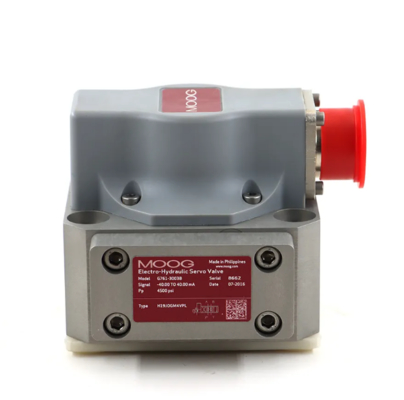

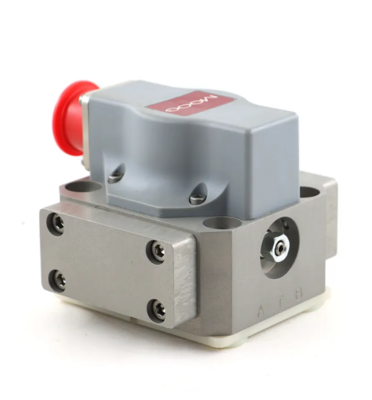

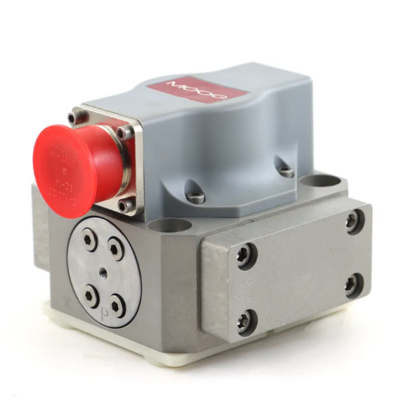

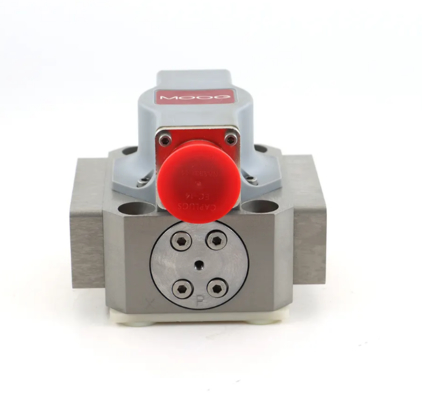

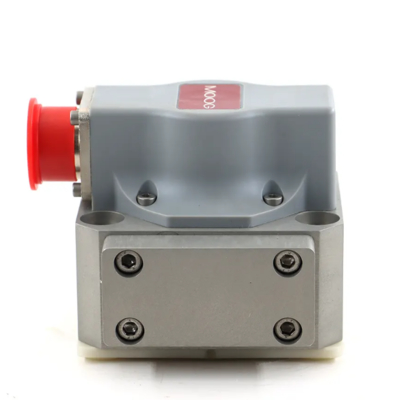

صمام مؤازر هيدروليكي MO-OG سلسلة G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B صمام لولبي هيدروليكي

صمامات خدمة تحكم تدفق G761/761 هي صمامات التدفق لتطبيقات ثلاثية ويفضل أن تكون أربعة اتجاهات.تصميم من مرحلتين يغطي نطاق التدفقات المحددة من 4 إلى 63 لتر/دقيقة.5 gpm) عند 35 ba ((500 psi) انخفاض في ضغط الصمام لكل رمل.
المرحلة الخارجة هي مركز مغلق، رباعي الاتجاه، المرحلة التجريبية هي مزدوجة المزاج المتماثل والفلافر، مدفوعة بواسطة فجوة الهواء المزدوجة، محرك عزم دوران جاف.يتم توفير ردود الفعل الميكانيكية لموقف البكر بواسطة ربيع الرافعةتصميم الصمام بسيط وقوي وموثوقة، حياة طويلة
التصميم بسيط وقوي للعملية الموثوقة طويلة الحياة. مرحلة الإخراج هو مركز مغلق، 4 طريق
الملفات المتحركة المنزلية. تتكون المرحلة التجريبية من محرك عزم دوران جاف متماثل مزدوج الفوهة.
يتم التحكم في الموقف بواسطة سلك ردود الفعل الكربيد. كرة الكربيد على نهاية سلك ردود الفعل هو
متطلبات التصميم الإلزامية التي تضمن دقة عالية، وتشغيل موثوق بها وطول عمر الخدمة.جميع صماماتنا معروفة بدقة عالية وعملية موثوقة حتى في أكثر التطبيقات الصناعية صعوبة.
هذه الصمامات مناسبة لأنظمة التحكم في الموقف والسرعة والضغط أو القوة الكهروهيدروليكية ذات الديناميكية العالية
متطلبات الاستجابة
تصميم الصمام
نمط التثبيت
ضغط تشغيل أقصى في المنافذ P، T، A، B
المرحلة التجريبية
التدفق الاسمي عند Ap ، 35 بار / أرض البحر
(500 سم/أرض البحيرة)
وقت استجابة الخطوة من 0 إلى 100%
2 مراحل، مع رزمة والبوشينغ ومحرك عزم الدوران الجاف
15010372-004-04-0-92
315 بار (4,500 psi)
فاكر الفوهة
4 لتر/دقيقة
(1 gpm)
5 ms
10 y/min
(2.5 gpm)
19 لتر/دقيقة
(5 gpm)
38 لتر/دقيقة
(10 gpm)
7 ms
63 لتر/دقيقة
(16.5 gpm)
