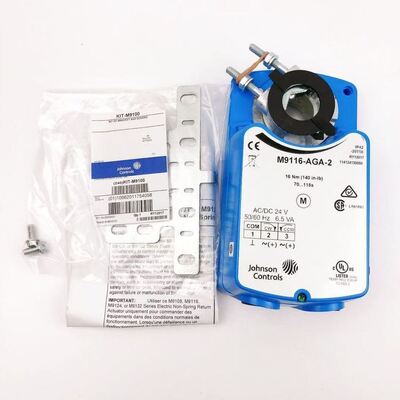

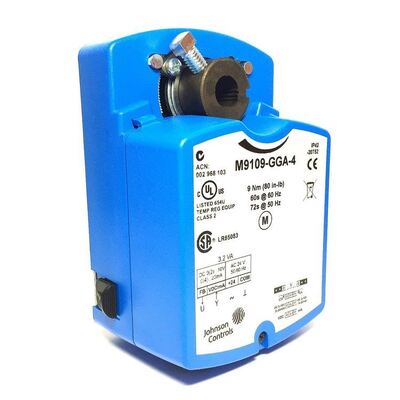

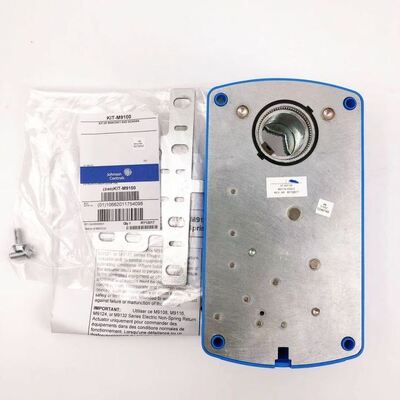

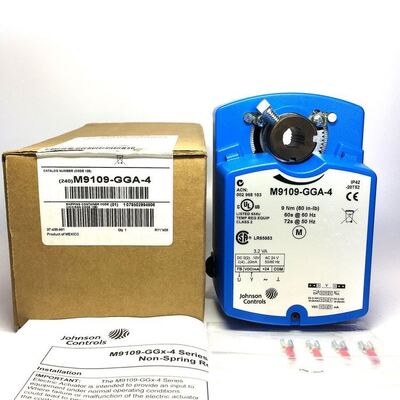

مشغل صمام جونسون الأصلي M9116-GGA-2 لنوع التبديل مع إعادة ضبط الربيع

المواصفات الفنية للمنتج M9108، M9116، M9124، و M9132 سلسلة الكهربائية غير الربيع العودة المحركات متطلبات الطاقة M9108، M9116-AGx: 20 إلى 30 VAC عند 50/60 هرتز أو 24 VDC ± 10٪؛ 6.5 إمدادات VA، الفئة 2 جميع النماذج الأخرى: 20 إلى 30 فاكس عند 50/60 هرتز أو 24 فوردك ± 10 ٪ ؛ 7.5 فا إمدادات، فئة 2 إشارة الدخول AGx: 24 فاكس عند 50/60 هرتز أو 24 فوردك GGx، HGx: 0 (2) إلى 10 فوردك، 0 (4) إلى 20 فوردك،أو 0 (4) إلى 20 مآ JGx: قيمة مقياس الطاقة هي 100 أوم من الحد الأدنى إلى 10000 أوم من الحد الأقصى تعديلات إشارة المدخل AGx: إعداد المصنع: المحطات 1 و 2 ، دوران CW المحطات 1 و 3 ، دوران CCW GGx ،HGx (مدخل الجهد أو مدخل التيار): إعداد المصنع: من 0 إلى 10 فولتيكس، من 0 إلى 20 مآ، دوران متواصل مع زيادة الإشارة القفز قابل للاختيار: من 0 (2) إلى 10 فولتيكس، من 0 (4) إلى 20 فولتيكس، أو من 0 (4) إلى 20 مآ HGx قابل للتعديل الصفر: من 0 إلى 6 فولتيكس، من 0 إلى 12 فولتيكس،أو من 0 إلى 12 م.أ.م.: من 2 إلى 10 فولت مكافحة التيار الكهربائي، من 4 إلى 20 فولت مكافحة التيار الكهربائي، أو من 4 إلى 20 mA GGx، HGx، JGx: العمل هو القفز قابل للاختيار المباشر (CW) أو العكسي (CCW) مع زيادة الإشارة.000 أوم من 0 (2) إلى 10 فولت و 410،000 أوم لـ 0 (4) إلى 20 فولت الدخول الحالي: 500 أوم JGx: إدخال القياس: 1.8 ميغاوم إشارة ردود فعل AGD: 135 أوم قياس ردود فعل AGE: 1000 أوم قياس ردود فعل GGx ، HGx:0 إلى 10 VDC أو 2 إلى 10 VDC لـ 90 ° (10 VDC عند 1 mA) يتوافق مع اختيار نطاق إشارة الدخول. JGx: 0 إلى 10 VDC لـ 90 ° (10 VDC عند 1 mA) تصنيف المفتاح المساعد xGC: مفتاحان أحادي القطب ، مزدوج القذف (SPDT) مع تصنيف 24 VAC 1.5 A محفزة ، 3.0 A مقاومة ؛ 35.0 VA كحد أقصى لكل مفتاح ،الدرجة الثانية من الطاقة الميكانيكية (عزم التشغيل) سلسلة M9108: 70 رطل (8 نجم) لوحدة واحدة؛ غير مخصصة للاستخدام بالتزامن سلسلة M9116: 140 رطل (16 نجم) لوحدة واحدة M9116 (في التزامن) 280 رطل (32 نجم) لوحدتين (GGx ، HGx) سلسلة M9124:210 رطل (24 نغمة) للوحدة واحدة M9124 (في مزيج) 420 رطل (48 نغمة) للوحدتين (AGx)، GGx ، HGx) سلسلة M9132: 280 lb∙in (32 N∙m) لوحدة واحدة ، M9132 (في مزيج) 560 lb∙in (64 N∙m) لوحدتين (AGx ،GGx) تصنيف الضوضاء السمعية 45 ديبا عند 1 م نطاق الدوران من 0 إلى 90 درجة بزيادات 5 درجات، محدودة ميكانيكياً إلى 93 درجة من زمن الدوران M9108: 30 ثانية عند 50٪ من الحمل الاسمي، 25 إلى 50 ثانية من 0 إلى 70 رطلاً.80 ثانية عند 50٪ من الحمل القياسي 70 إلى 115 ثانية من 0 إلى 140 رطلاً (0 إلى 16 نوترومتر) M9124: 130 ثانية عند 50 ٪ من الحمل القياسي 115 إلى 175 ثانية من 0 إلى 210 رطلاً (0 إلى 24 N∙m) M9132: 140 ثانية عند 50 ٪ من الحمل القياسي 115 إلى 205 ثانية من 0 إلى 280 رطلاً (0 إلى 32 N∙m)
