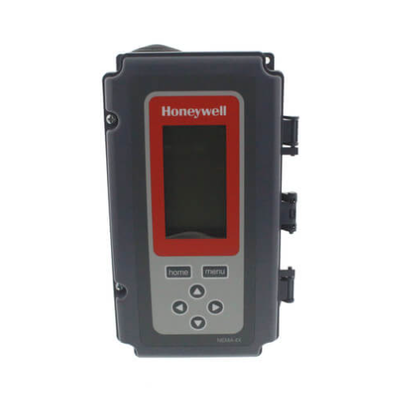

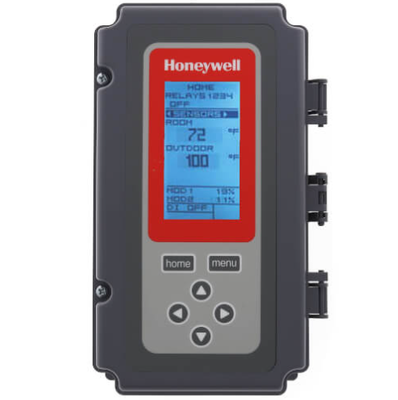

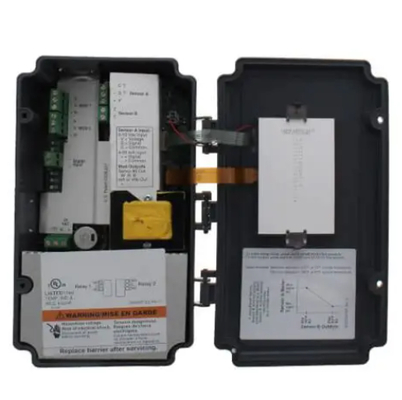

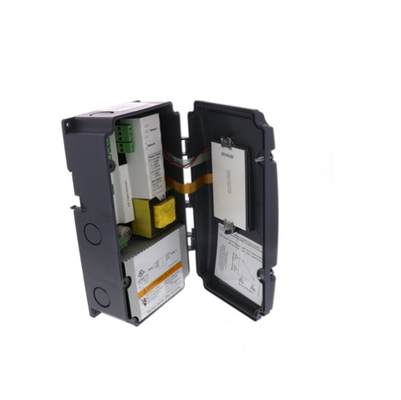

جهاز تحكم الحرارة الإلكتروني الجديد T775B2016 الأصلي مع طاقة 24، 120، أو 240 فاك ودرجة حرارة تشغيل من -40 درجة فهرنهايت إلى 140 درجة فهرنهايت

الطاقة: 24، 120، أو 240 فولت تيار متردد؛ 50/60 هرتز مطلوب أرضي منفصل لأي مصدر طاقة. استهلاك الطاقة: • 8 فولت أمبير كحد أقصى عند 60 هرتز • 10 فولت أمبير كحد أقصى عند 50 هرتز تصنيف درجة الحرارة المحيطة للتشغيل والتخزين: • -40 درجة فهرنهايت إلى 125 درجة فهرنهايت (-40 درجة مئوية إلى 52 درجة مئوية) عند 50 هرتز • -40 درجة فهرنهايت إلى 140 درجة فهرنهايت (-40 درجة مئوية إلى 60 درجة مئوية) عند 60 هرتز الرطوبة النسبية: 5% إلى 95% أبعاد غير متكثفة: راجع الشكل 1 في الصفحة 4. جميع وحدات التحكم T775 قابلة للتركيب ميدانيًا في أي اتجاه سواء على لوحة أو جدار. الإدخال الرقمي (DI): 18 فولت تيار مستمر و3.5 مللي أمبير (لاختيار جهة اتصال خارجية) إنذار الإخراج الرقمي (DO) (T775P فقط): • التيار المتردد (AC): — 30 Vac RMS؛ 1.5 تدفق ثابت 3 أمبير PF 0.45 NC - 20 Vac RMS؛ الحد الأدنى للحمل 100 مللي أمبير على جهات الاتصال NO وNC التيار المباشر (DC): 1 مللي أمبير عند الحد الأدنى لحمل تيار مستمر 100 مللي فولت ملاحظة: في التطبيقات التي تتطلب مرحل إشارة اتصال ذهبية، قد تكون هناك حاجة إلى مرحل إشارة خارجية أو مقاوم تحميل إضافي للإخراج الرقمي. تصنيفات مخرجات اتصال التتابع (NO وNC): • 1/2 حصان؛ 9.8 AFL، 58.8 ALR عند 120 فولت تيار متردد • 1/2 حصان؛ 4.9 AFL، 29.4 ALR @ 240 Vac • 125 VA للتشغيل التجريبي عند 120/240 Vac • 10A @ 24 Vac (مقاوم) مخرجات التعديل: • 0-10 Vdc؛ قيادة ما لا يقل عن 2000 أوم • 2-10 فولت تيار مستمر؛ قيادة ما لا يقل عن 2000 أوم • 4-20 مللي أمبير؛ قيادة بحد أقصى 600 أوم • السلسلة الإلكترونية 90؛ يتطلب مقاومة تبلغ 340 أوم (مضمنة) عبر المطرافين R وW • حدود درجة الحرارة العائمة المستشعرة (المعروضة): • الحد الأدنى -60 درجة فهرنهايت (-51 درجة مئوية) • الحد الأقصى 270 درجة فهرنهايت (132 درجة مئوية)
