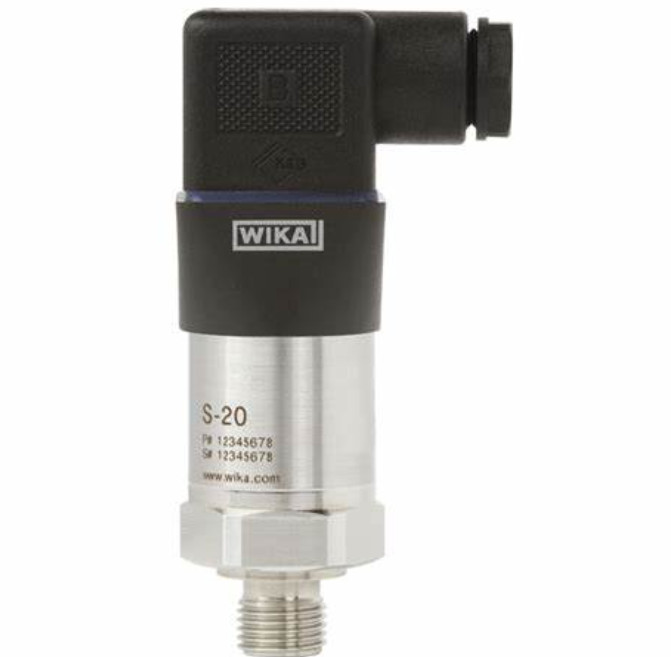

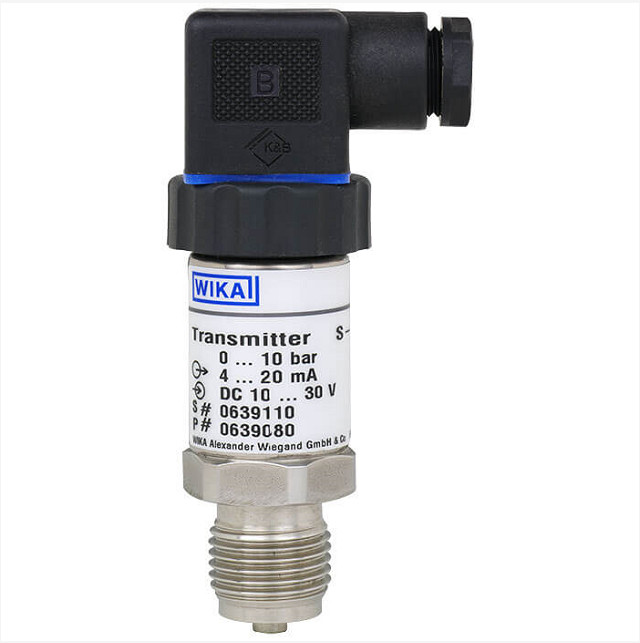

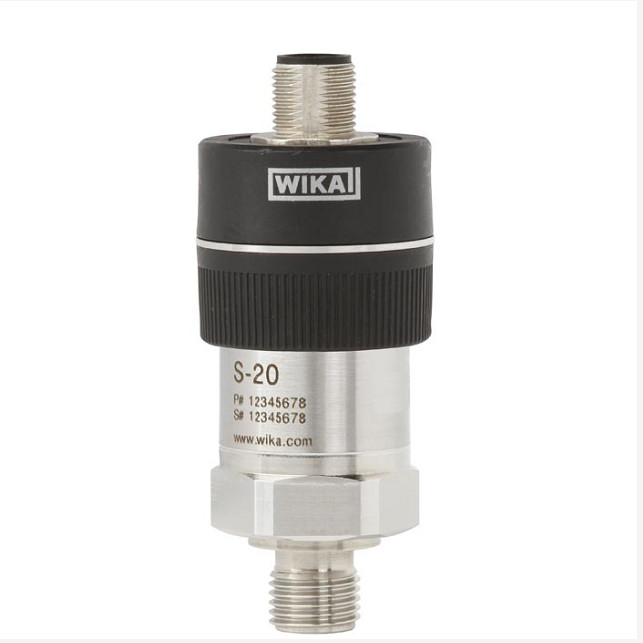

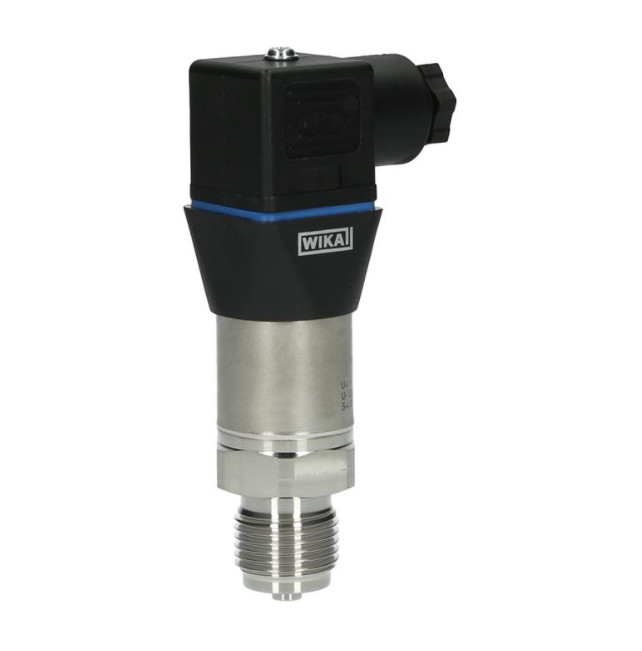

WIKA Precision Pressure Transmitter 24V DC للتطبيقات الصناعية العامة
Brand name | Wika | نموذج | S-20 |
---|---|---|---|
انتاج | | 4 ... 20 مللي أمبير | دقة | ≤ ± 0.25٪ من الامتداد |
مزود الطاقة | تيار مستمر 24 فولت ، تيار مستمر 5 فولت | درجة حرارة | 15 ... 25 درجة مئوية |
تسليط الضوء | جهاز إرسال الضغط الدقيق WIKA,جهاز إرسال الضغط الدقيق 24V DC,مستشعر الضغط الصناعي WIKA |
Brand name | WIKA | |
---|---|---|
Model | S-20 | |
Warranty | 1 year | |
Place of Origin | Germany |
مستشعر ضغط جهاز إرسال الضغط WIKA S-20 عالي الجودة للتطبيقات الصناعية العامة
وصف المنتج
محول الضغط S-20 للتطبيقات الصناعية العامة هو الحل المثالي للمستخدمين الذين لديهم متطلبات قياس عالية.بدقة عالية ، لا يكون جهاز الإرسال متينًا فحسب ، بل يتوفر أيضًا في مجموعة متنوعة من الإصدارات لتلبية متطلبات مجموعة متنوعة من التطبيقات.
تتوفر أجهزة الإرسال طراز S-20 من ..0.04 ميجابيكسل ..نطاقات قياس مختلفة تبلغ 60 ميجا باسكال تدعم جميع وحدات الضغط الشائعة.يدعم هذا المرسل جميع إشارات المخرجات الصناعية القياسية ومجهز بموصلات معالجة دولية وواجهات كهربائية متنوعة ، مما يسمح للمستخدمين بالاختيار من نطاقات قياس مختلفة.بالإضافة إلى ذلك ، يوفر جهاز الإرسال النموذجي خيارات مثل مستويات الدقة المختلفة ونطاق درجة الحرارة الممتد وتخصيصات الدبوس المخصصة.
جهاز إرسال الضغط S-20 هو تصميم متين بجودة استثنائية تمكنه من العمل حتى في أقسى الظروف البيئية.يمكن أن يلبي هذا النوع من أجهزة الإرسال متطلبات جميع التطبيقات ، سواء كانت ظروف درجات الحرارة المنخفضة في الهواء الطلق ، أو بيئة التصنيع الميكانيكي للصدمات والاهتزازات الشديدة ، أو الوسائط المسببة للتآكل في الصناعة الكيميائية.
التطبيقات
- التطبيقات الصناعية الحرجة
- طلب تطبيقات في البحث والتطوير
- البيئات القاسية في صناعة المعالجة
تخصيص
اسم العلامة التجارية | ويكا |
نموذج | S-20 |
انتاج | | 4 ... 20 مللي أمبير |
صحة | ≤ ± 0.25٪ من الامتداد |
نطاق القياس | 0 ... 0.1 إلى 0 ... 1،000 بار |
وزن | 150 جرام |
مميزات خاصة
- يتراوح القياس من 0 ... 0.4 إلى 0 ... 1600 بار
- اللاخطية تصل إلى 0.125٪ من الامتداد
- إشارات خرج مختلفة ، على سبيل المثال 4 ... 20 مللي أمبير ، تيار مستمر 0 ... 10 فولت ، تيار مستمر 1 ... 5 فولت وغيرها
- التوصيلات الكهربائية المتوافقة مع معايير السوق ، مثل DIN 175301-803 A موصل زاوي
- اتصالات عملية دولية مشتركة
حد الضغط الزائد
يعتمد حد الضغط الزائد على عنصر المستشعر المستخدم.اعتمادًا على اتصال العملية المختارة وختمها ، يمكن أن ينتج عن ذلك قيود على سلامة الضغط الزائد.سيؤدي الحد الأعلى للضغط الزائد إلى خطأ أعلى في درجة الحرارة.
العلاقة بالموضع المتصاعد
لقياس نطاقات أقل من 1 بار (15 رطل لكل بوصة مربعة) ، يتم تطبيق إزاحة صفرية إضافية تصل إلى 0.15٪.
عدم التكرار
≤ ± 0.1٪ من الامتداد
التباطؤ في درجة الحرارة
0.1٪ من الامتداد عند> 80 درجة مئوية (176 درجة فهرنهايت)
الانجراف طويل المدى (وفقًا لـ IEC 61298-2)
■ ≤ ± 0.1٪ من الامتداد
■ ≤ ± 0.2٪ من الامتداد (مع نطاقات قياس خاصة ونطاقات قياس أقل من 1 بار (15 رطل / بوصة مربعة)).
خطأ في درجة الحرارة (لمعايرة درجة الحرارة 15 ... 25 درجة مئوية (59 ... 77 درجة فهرنهايت))
بالنسبة لنطاقات القياس <1 بار (15 رطل / بوصة مربعة) ، نطاقات القياس الخاصة والأدوات ذات الحد من الضغط الزائد يزيد خطأ درجة الحرارة المعني بنسبة 0.5٪ من المدى.
موضع التركيب: تمت معايرته في وضع التثبيت الرأسي مع توجيه اتصال الضغط لأسفل.
