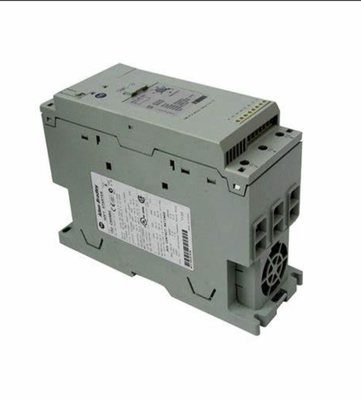

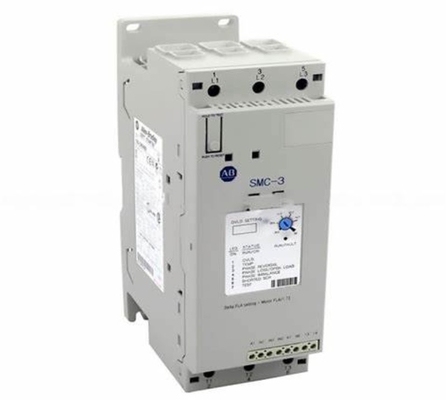

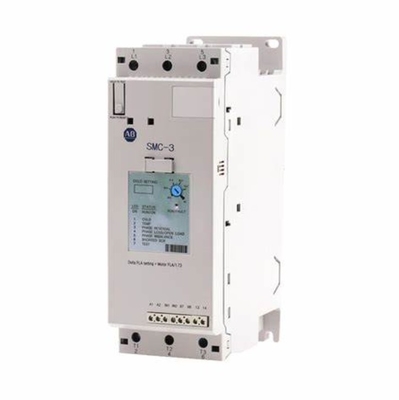

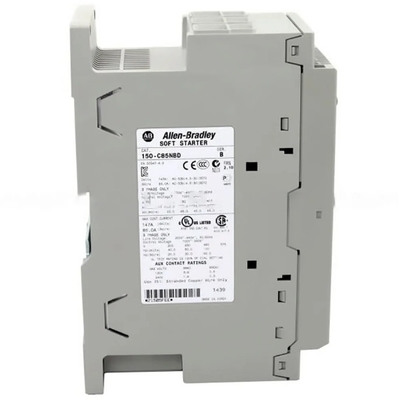

ALLEN-BRADLEY روكويل أوتوماتيك 150-C85NBD SMC-3 3-اللاسلكي التحكم المحرك الذكي فتح الحجرة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | ALLEN-BRADLEY |
| إصدار الشهادات | CE |
| رقم الموديل | 150-C85NBD |
| الحد الأدنى لكمية | 1 |
| الأسعار | USD$1030 |
| تفاصيل التغليف | كرتون |
| وقت التسليم | في المخزون |
| شروط الدفع | L / C ، D / A ، T / T ، ويسترن يونيون ، موني جرام ، D / P |
| القدرة على العرض | 500 قطعة |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع العلبة | مفتوحة | تصنيف التردد | 50/60 |
|---|---|---|---|
| حالة العنصر | نشط | الصانع | روكويل أتمتة |
| نوع المنتج | بسيط | ||
| إبراز | راكويل أوتوماتيكا مراقب المحرك الذكي,آلن-برادلي التحكم في المحرك الذكي,تحكم محرك ذكي ذو ثلاث أسلاك,ALLEN-BRADLEY Smart Motor Controller,3-Wire Smart Motor Controller |
||
منتوج وصف
المواصفات التقنية
الكهرباء
| مع العرض | لا.. |
|---|---|
| نوع الجهد للعمل | AC/DC |
| الجهد التشغيلي الاسمي Ue | 200 فولت |
| الجهد القياسي لتزويد التحكم عند 50 هرتز متردد | 100 فولت |
| الجهد القياسي لتزويد التحكم عند 60 هرتز | 100 فولت |
| تيار الحمل الزائد | 28.3 أ |
| نوع جهاز التحكم | SMC-3 |
| حماية DV/DT | 1000 فولت/ميكروسكيل في دائرة الطاقة |
| الجهد القصوى المتكرر | 1400 فولت لكل UL/CSA/NEMA لدائرة الطاقة |
| تردد العمل | 50/60 هرتز لكل UL/CSA/NEMA لدائرة الطاقة |
| قوة المحرك المتصلة بالخط، ماكس | 45 كيلوواط @ 380/400/415 فولت AC ، 50 هرتز ، ثلاثي المراحل |
| طاقة المحرك المرتبطة بالدلتا، ماكس | 25... 100 حصان @ 460 فولت AC ، 60 هرتز ، 3 مراحل |
| فئة الجهد الزائد | III لكل IEC للاتصالات المساعدة المثبتة جانبا |
| الجهد الجهد القياسي | 6 كيلو فولت لدائرة الطاقة |
| المقاومة الكهربائية | 2500 فولت متردد لكل IEC لدوائر الطاقة |
| تيار المحرك المتصل بالخط | 28.3...85 A @ 380/400/415/460V AC ، ثلاثي المراحل |
| تيار المحرك المتصل بالدلتا | 50...147 A @ 380/400/415/460V AC، ثلاثي المراحل |
| الجهد العازل | 600 فولت تناوب مشهود لكل UL/CSA/NEMA لدائرة الطاقة |
| الجهد التشغيلي الاسمي | 250 فولت AC/30 فولت DC لكل UL/CSA/NEMA للاتصالات المساعدة للجهة الجانبية |
| قوة التحكم الاسمية أثناء البدء بالمروحة | 200 mA @ 120V AC/100 mA @ 240V AC ، 700 mA @ 24V AC/DC |
| تيار المدخل في حالة إيقاف التشغيل | < 10 mA ، < 12 mA @ الجهد الدخالي OFF (IN1 ، IN2) لدوائر التحكم |
| قائمة أجهزة حماية القطع القصير | تأخير غير زمني مفكّك الدائرة المغناطيسي الحراري فئة تأخير زمني عالية القدرة CC / J / L |
| عدد جهات الاتصال | TB-97، -98 (OVLD/Fault): 1 لمواصلات المساعدة |
| سعة عالية متوافرة للخطأ الحالي، ماكس | 70 kA @ 600V ، الحد الأقصى للتيار 300 A تأخير زمني فئة J أو فئة L مصدر للكهرباء داخل المحركات المتصلة بالدلتا |
| نوع التيار | TB-97, -98 (OVLD/Fault): التيار المتردد/المباشر للاتصالات المساعدة |
| التيار الحراري التقليدي (Ith) | TB-97, -98 (OVLD/Fault): 1 A للاتصالات المساعدة |
| نوع دائرة التحكم | TB-97، -98 (OVLD/Fault): مرسل كهرومغناطيسي للاتصالات المساعدة |
| نوع جهات الاتصال | TB-97، -98 (OVLD/Fault): مفتوح بشكل طبيعي (NO) للاتصالات المساعدة |
| فئة الاستخدام | TB-23، -24 (طبيعي/على السرعة) ، TB-33، -34 (طبيعي/على السرعة): C300/R150 لكل UL/CSA/NEMA للاتصالات المساعدة المثبتة على الجانب |
| التيار التشغيلي المسموح به ، أقصى | TB-97، -98 (OVLD/Fault): 0.6 A @ 120V AC و 0.3 A @ 240V AC للاتصالات المساعدة |
| ميزة التحكم القياسية | توقف ناعم |
| التيار القياسي المتاح للخطأ ، أقصى | 10 kA @ الحد الأقصى للصمام القياسي 400 A لجهاز دلتا |
| حماية متكاملة لتحمل الزيادة على المحرك | نعم.. |
| نوع أداء جهاز حماية الدوران القصير (SCPD) | النوع 1 |
| فئة رحلة الإفراط المختارة | فئة الرحلة 10، 15، أو 20 |
| أوقات بدء قابلة للاختيار | 25، 10، 15، 20، 25 أو 30 ثانية |
| الجهد الدخالي في حالة إيقاف التشغيل (IN1، IN2) ، أقصى | 40 فولت AC ، 17 فولت DC / 12 فولت AC لدوائر التحكم |
| حد التيار القابل للاختيار | 150 ٪، 250 ٪، 350 ٪ و 450 ٪ من تيار الحمل الكامل |
| الجهد المدخل في حالة تشغيل، أثناء البدء (IN1، IN2) | الحد الأدنى لدورة التحكم 85 فولت AC، 19.2 فولت DC/19.2 فولت AC |
| التيار المدخل في حالة تشغيل (IN1، IN2) | 9.8 mA @ 120V AC/19.6 mA @ 240V AC لدوائر التحكم، 7.3 mA @ 24V AC/DC لدوائر التحكم |
الميكانيكية
| درجة الحماية (IP) | IP2X |
|---|---|
| الوزن | 2.25 كجم |
| الصدمة | التشغيل: 15 غرام |
| العرض | 72 ملم (2.83 بوصة) |
| عمق | 130 ملم (5.12 بوصة) |
| الطول | 206 ملم (8.11 بوصة) |
| حجم الكابل | 2.5...95 ملم مربع (14...3/0 AWG) لمحطات الطاقة |
| اهتزاز | التشغيل: 1.0 G الذروة، 0.15 ملم (0.006 بوصة) التحول |
| اجعل | TB-97, -98 (OVLD/Fault): 432VA للاتصالات المساعدة |
| توقف | TB-97, -98 (OVLD/Fault): 72VA للاتصالات المساعدة |
| عزم الدوران | 11.3....12.4 Nm (100...110 إيلونز بوصة) لمحطات طاقة الحمل |
| الممر الداخلي | نعم.. |
| الوظيفة | اتجاه واحد |
| بدء إطلاق قابل للاختيار - 450٪ FLA | 005، 1.0أو 1.5 ثانية |
| عزم دوران بدائي قابل للاختيار | 15٪، 25٪، 35٪ و 65٪ من عزم دوران الدوار المغلق |
| توقف ناعم قابل للاختيار | إيقاف، 100٪، 200٪، أو 300٪ من إعداد وقت البدء عند توصيل الأسلاك |
البيئة
| تبديد الحرارة في الحالة الثابتة | 82 واط |
|---|---|
| درجة حرارة التخزين والنقل | -25 درجة مئوية |
| نطاق درجة الحرارة المحيطة المسموح بها دون تخفيض | -5 درجة مئوية |
| الرطوبة | 5... 95% غير مكثفة |
| درجة حرارة العمل | مفتوح: -5 إلى 50 درجة مئوية (23 إلى 122 درجة فهرنهايت) |
| مستويات انبعاثات EMC | انبعاثات الإشعاع: الفئة A لكل IEC |
| مستويات الحصانة الكهرومغناطيسية | معدل التداول: حسب EN/IEC 60947-4-2 حسب IEC |
| الارتفاع | 2000 متر |
| درجة التلوث | 2 |
البناء
| حجم فتحة التثبيت | 5.3 ملم |
|---|---|
| عدد الأقطاب | المعدات مصممة لـ 3 مراحل فقط للدائرة الكهربائية |
| الحجرة | نوع مفتوح |
