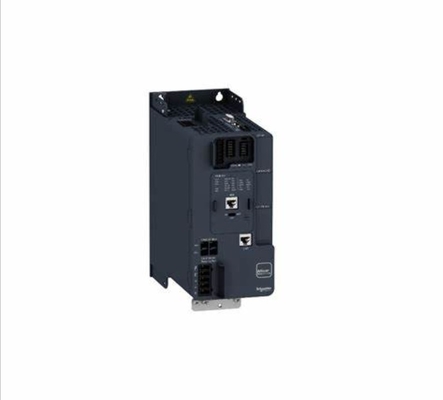

شنايدر ATV340U55N4 محرك السرعة المتغيرة آلتيفار آلة ATV340 5.5 كيلوواط القوة الثقيلة 400 فولت 3 مراحل

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
مكان المنشأ الصين
اسم العلامة التجارية Schneider
إصدار الشهادات CE
رقم الموديل ATV340U55N4
الحد الأدنى لكمية 1
الأسعار USD$440
تفاصيل التغليف كرتون
وقت التسليم 3-4 أسابيع
شروط الدفع L/C، D/A، D/P، T/T، Western Union، MoneyGram

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
نطاق المنتج آلة التيفار ATV340 نوع المنتج أو المكون محرك متغير السرعة
تطبيق خاص بالمنتج آلة متغير الإصدار القياسي
إبراز

شنايدر ATV340U55N4 محرك السرعة المتغيرة,400 فولت محرك سرعة متغيرة,محرك 3 مراحل معدل سرعة متغير

,

400V variable speed drive

,

3 phases variable speed drive
اترك رسالة
منتوج وصف

المواصفات

الرئيسي
مجموعة المنتجات آلة (ألتيفار) ATV340
نوع المنتج أو المكون القيادة ذات السرعة المتغيرة
التطبيق الخاص بالمنتج آلة
الاختلاف النسخة القياسية
وضع التثبيت مصعد الخزانة
بروتوكول الميناء Modbus سلسلة
بطاقة الخيار وحدة الاتصال، بروفيبوس DP V1
وحدة الاتصال، PROFINET
وحدة الاتصالات، DeviceNet
وحدة الاتصال، CANopen
وحدة الاتصال، EtherCAT
المرحلة المرحلة 3
توفر التردد 50...60 هرتز +/- 5 ٪
[نحن] الجهد القياسي للتزويد 380...480 فولت - 15...10٪
التيار الافتراضي الاسمي 12.7 أ
قوة المحرك كيلوواط 7.5 كيلوواط للعمل الطبيعي
5.5 كيلوواط للعمل الثقيل
القوة القصوى للخيول 10 حصان من العمل الطبيعي
7 حصان للعمل الثقيل
مرشح EMC تصفية EMC من الفئة C3 متكاملة
درجة الحماية IP20
التكميلية
رقم مدخل منفصل 5
نوع مدخل منفصل PTI قابلة للبرمجة كمدخل نبض 0...30 كيلو هرتز، 24 فولت DC 30 فولت)
DI1...DI5 عزم دوران آمن مغلق، 24 فولت DC 30 فولت) 3.5 kOhm
قابلة للبرمجة
عدد السرعات المحددة مسبقاً 16 سرعة محددة مسبقاً
رقم الخروج المنفصل 2.0
النوع المنفصل للخروج مخرج قابل للبرمجة DQ1، DQ2 30 فولت DC 100 mA
رقم المدخلات التناظرية 1
نوع المدخلات النظرية AI1 التيار القابل للتكوين من قبل البرنامج 0...20 mA 250 أوم 12 بت
جهاز استشعار الحرارة AI1 أو جهاز استشعار مستوى المياه القابل للتكوين بواسطة البرنامج
AI1 الجهد القابل للتعديل من خلال البرنامج 0...10 فولت DC 31.5 kOhm 12 بت
AI2 الجهد القابل للتعديل بالبرمجيات - 10...10 فولت DC 31.5 kOhm 12 بت
رقم الخروج التناظري 1
نوع الخروج التناظري الجهد القابل للتكوين من قبل البرنامج AQ1 0...10 فولت DC 470 أوم 10 بت
التيار القابل للتكوين بواسطة البرنامج AQ1 0...20 mA 500 أوم 10 بت
رقم مخرج الإرسال 2
الجهد الخارجي <= فولتاج إمدادات الطاقة
نوع مخرج المرور مخرجات المرورية R1A
مخرجات الإرسال R1C 100000 دورة
مخرجات المرورية R2A
مخرجات الإرسال R2C 100000 دورة
الحد الأقصى لتيار التبديل انتاج رله R1C المقاوم ، cos phi = 1 3 A 250 فولت AC
انتاج رله R1C المقاوم ، cos phi = 1 3 A 30 V DC
خروج رله R1C الحثي، cos phi = 0.4 7 ms 2 A 250 فولت AC
انتاج رله R1C الحثي، cos phi = 0.4 7 ms 2 A 30 فولت DC
خروج رله R2C المقاومة، cos phi = 1 5 A 250 فولت AC
خروج رله R2C المقاومة، cos phi = 1 5 A 30 فولت DC
خروج رله R2C الحثي، cos phi = 0.4 7 ms 2 A 250 فولت AC
انتاج رله R2C الحثي، cos phi = 0.4 7 ms 2 A 30 فولت DC
الحد الأدنى لتيار التبديل مخرج الإرسال R1B 5 mA 24 V DC
مخرج الإرسال R2C 5 mA 24 V DC
الواجهة الفيزيائية أسلاك 2 RS 485
نوع الجهاز 1 RJ45
طريقة الوصول الـ Modbus RTU
معدل النقل 4.8 كيلوبيت/ثانية
9.6 kbit/s
19.2 كيلوبيت/ثانية
38.4 kbit/s
إطار ناقل RTU
عدد العناوين 1... 247
شكل البيانات 8 بتات، قابلة للتكوين فردية، زوجية أو بدون تعادل
نوع الاستقطاب لا عائق
عملية الربع الرابع ممكنة صحيح
ملف تحكم المحرك غير المتزامن معيار عزم دوران متغير
وضع عزم دوران محسّن
معيار عزم دوران ثابت
ملف تحكم المحرك المتزامن محرك المغناطيس الدائم
محرك الرفض
درجة التلوث 2 IEC 61800-5-1
الحد الأقصى لتردد الخروج 0.599 كيلو هرتز
منحدرات التسارع والتباطؤ قابلة للتعديل بشكل خطي بشكل منفصل عن 0.01...9999s
S، U أو مخصصة
تعويض الانزلاق قابلة للتعديل
تلقائي مهما كانت الحملة
يمكن قمعها
غير متوفر في قانون المحرك المغناطيس الدائم
تردد التحول 2... 16 كيلو هرتز قابلة للتعديل
7... 16 كيلو هرتز مع عامل تخفيض
تردد التبديل الاسمي 4 كيلو هرتز
الفرامل إلى الوقوف عن طريق حقن التيار المستمر
مُدمج مُحرك الفرامل صحيح
تيار الخط 15.3 380 فولت وظيفة عادية)
12.2 480 فولت وظيفة عادية)
20.0 فولت ثقيل 380)
16.0 480 فولت للخدمة الثقيلة)
تيار الخط 20 A 380 فولت بدون خنق خط العمل الثقيل)
16 A 480 فولت بدون خنق خط العمل الثقيل)
15.3 380 فولت مع خنق خط خارجي وظيفة عادية)
12.2 480 فولت مع خنق الخط الخارجي وظيفة عادية)
11.6 380 فولت مع خنق الخط الخارجي
9.4 480 فولت مع خنق الخط الخارجي
الحد الأقصى لتيار المدخل لكل مرحلة 20.0 أ
حد أقصى لجهد الخروج 480 فولت
القوة الظاهرة 12.1 كيلو فولت 480 فولت للعمل الطبيعي)
13.3 كيلو فولت 480 فولت للخدمة الثقيلة)
الحد الأقصى للتيار العابر 18.2 60 ثانية من العمل الطبيعي)
19.1 60 ثانية للعمل الثقيل)
22.3 A 2s وظيفة عادية)
22.9 A 2s العمل الثقيل)
اتصال كهربائي محطة المسمار 4...6 ملم مربع الحافلة DC
محطة المسمار 02....2.5 ملم2 التحكم
محطة المسمار 15...6 ملم مربع من جانب الخط
محطة المسمار 15... محرك 6 ملم مربع
الخط المستقبلي ISC 22 kA
تيار الحمل الأساسي عند الحمل الزائد الكبير 12.7 أ
تيار الحمل الأساسي عند الحمل الزائد المنخفض 16.5 أ
تبديد الطاقة في واط الحمل الطبيعي 134 واط 380 فولت 4 كيلو هرتز
التحريك القسري 134 واط 380 فولت 4 كيلو هرتز للخدمة الثقيلة)
الحمل الطبيعي 164 واط 380 فولت 4 كيلو هرتز العمل العادي)
الحمل القسري 164 واط 380 فولت 4 كيلو هرتز العمل العادي)
اتصال كهربائي محطة محركات الحافلات المترددة 4...6 ملم AWG2 12...AWG 10
محطة المسمار التحكم 02....2.5 ملم مربع AWG 24... AWG 12
محطة المسامير الجانبية للخط 1.5...6 ملم مربع AWG 14...AWG 10
محرك المسمار 15...6 ملم مربع AWG 14...AWG 10
مع وظيفة السلامة السرعة المحدودة بأمان (SLS) صحيح
مع وظيفة السلامة إدارة الفرامل الآمنة (SBC/SBT) صحيح
مع وظيفة السلامة وقف التشغيل الآمن (SOS) غير صحيح
مع وظيفة السلامة وضع آمن (SP) غير صحيح
مع وظيفة السلامة المنطقية المبرمجة الآمنة غير صحيح
مع وظيفة السلامة مراقبة السرعة الآمنة (SSM) غير صحيح
مع وظيفة السلامة Safe Stop 1 (SS1) صحيح
مع sft fct Safe Stop 2 (SS2) غير صحيح
مع وظيفة السلامة (STO) صحيح
مع وظيفة السلامة وضعية محدودة آمنة (SLP) غير صحيح
مع وظيفة السلامة التوجيه الآمن (SDI) غير صحيح
نوع الحماية محرك الحماية الحرارية
عزم دوران آمن من المحرك
محرك فقدان المرحلة
محرك الحماية الحرارية
عزم الدوران الآمن خارج المحرك
محرك الإفراط في الحرارة
محرك التيار الزائد
زيادة التيار الخارجي بين مرحلة المحرك ودفع الأرض
زيادة التيار الخارجي بين مراحل محرك القيادة
انقطاع قصير بين مرحلة المحرك ودفع الأرض
الدائرة القصيرة بين مراحل المحرك
محرك فقدان المرحلة
محرك زيادة الجهد في حافلة التيار المباشر
محرك تشغيل التوتر الزائد
محرك انخفاض الجهد في خطوط التوريد
محرك خسارة إمدادات المدخلات
تجاوز السرعة القيادة المحدودة
كسر في محرك دائرة التحكم
العرض 4.33 بوصة (110.0 ملم)
الطول 10.63 بوصة (270.0 ملم)
عمق 9.21 بوصة (234.0 ملم)
الوزن الصافي 6.39 رطلاً ((الولايات المتحدة) (2.9 كجم)
التيار الخارجي المستمر 16.5 4 كيلو هرتز وظيفة عادية
12.7 4 كيلو هرتز للخدمة الثقيلة
البيئة
ارتفاع العمل <= 9842.52 قدم (3000 م) مع تخفيض التيار فوق 1000 م
موقف العمل الرأسي +/- 10 درجة
شهادات المنتجات UL
الـ CSA
TÜV
EAC
(سي تي كيك)
العلامة المواصفات
المعايير IEC 61800-3
IEC 61800-5-1
IEC 60721-3
الـ IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
أسلوب التجميع مع غسيل الحرارة
التوافق الكهرومغناطيسي اختبار مقاومة التفريغ الكهربائي المستوى 3 IEC 61000-4-2
اختبار مقاومة الحقل الكهرومغناطيسي الموجّه بالثورة الراديوية المستوى 3 IEC 61000-4-3
اختبار مقاومة الكهرباء السريعة العابرة / الانفجار المستوى 4 IEC 61000-4-4
1.2/50 ميكروسكيل - 8/20 ميكروسكيل اختبار مقاومة الزخم المستوى 3 IEC 61000-4-5
اختبار مقاومة الترددات الراديوية المستوى 3 IEC 61000-4-6
فئة البيئة (خلال التشغيل) الفئة 3C3 وفقًا لـ IEC 60721-3-3
الفئة 3S3 وفقًا لـ IEC 60721-3-3
الحد الأقصى للتسارع تحت تأثير الصدمة (خلال التشغيل) 70 متر/ثانية مربعة عند 22 ميس
الحد الأقصى للتسارع تحت الضغط الاهتزازي (خلال التشغيل) 5 متر/ثانية عند 9...200 هرتز
الحد الأقصى للانحناء تحت الحمل الاهتزازي (خلال التشغيل) 1.5 ملم عند 2...9 هرتز
الرطوبة النسبية المسموح بها (خلال التشغيل) الفئة 3K5 وفقًا لمعيار EN 60721-3
حجم هواء التبريد 20077.44 جال/ساعة ((الولايات المتحدة) (76.0 م3/ساعة)
نوع التبريد الحمل القسري
فئة الجهد الزائد الفئة الثالثة
حلقة تنظيم منظم PID قابل للتعديل
مستوى الضوضاء 46.6 ديسيبل
درجة التلوث 2
درجة حرارة النقل الجوي المحيطي -40...158 درجة فهرنهايت (-40...70 درجة مئوية)
درجة حرارة الهواء المحيط للعمل 5...122 درجة فهرنهايت (-15...50 درجة مئوية) بدون وضع عمودي
122 - 140 درجة فهرنهايت (50 - 60 درجة مئوية مع وضع عامل تخفيض عمودي)
درجة حرارة الهواء المحيط للتخزين -40...158 درجة فهرنهايت (-40...70 درجة مئوية)
العزلة بين محطات الطاقة ومحطات التحكم
تفاصيل الطلب والشحن
الفئة US1CP4B22182
جدول الخصومات CP4B
رقم GTIN 3606480966927
إرجاعية لا..
بلد المنشأ الولايات المتحدة
وحدات التعبئة
الوحدة نوع الحزمة 1 PCE
عدد الوحدات في الحزمة 1 1
الحزمة 1 الارتفاع 5.12 بوصة (13,000 سم)
الحزمة 1 العرض 14.57 بوصة (37.000 سم)
الحزمة 1 الطول 12.40 بوصة (31.500 سم)
الحزمة 1 الوزن 8.20 باوند ((الولايات المتحدة) (3.720 كجم)
الوحدة نوع الحزمة 2 P06
عدد الوحدات في الحزمة 2 10
الحزمة 2 الطول 29.53 بوصة (75.000 سم)
حزمة 2 العرض 23.62 بوصة (60.000 سم)
الحزمة 2 الطول 31.50 بوصة (80.000 سم)
حزمة 2 الوزن 110.67 باوند ((الولايات المتحدة) (50.200 كجم)
