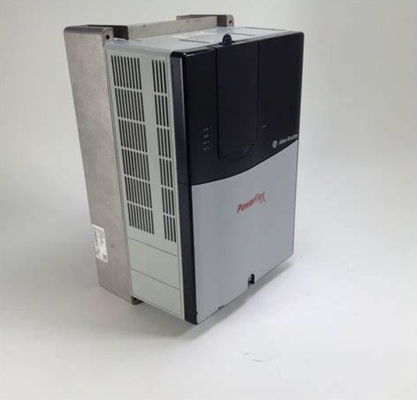

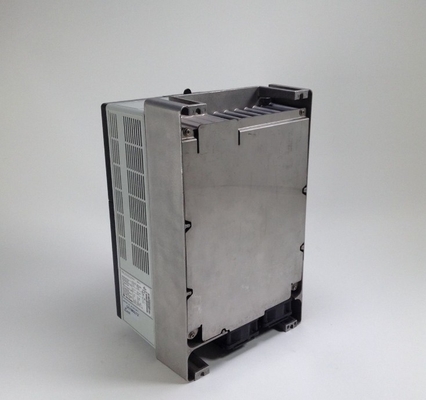

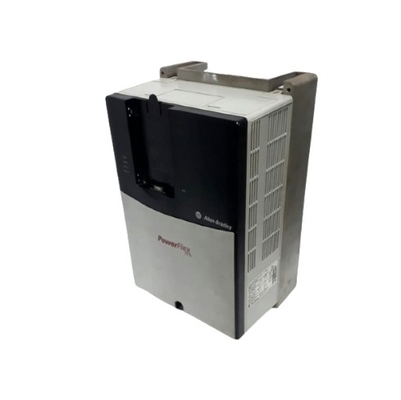

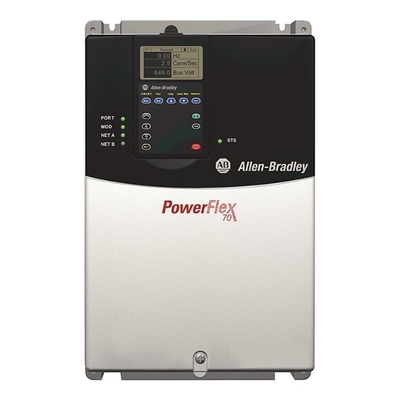

ألين برادلي 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 فولت AC 3 مرحلة 30 A 15 KW عادي 11 KW
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Allen-Bradley |
| إصدار الشهادات | CE |
| رقم الموديل | 20AC030A0AYNANC0 |
| الحد الأدنى لكمية | 1 |
| الأسعار | USD$1863 |
| تفاصيل التغليف | كرتون |
| وقت التسليم | في المخزون |
| شروط الدفع | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| القدرة على العرض | 500 قطعة |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| درجة الحماية (IP) | IP20 | عدد المخرجات التناظرية | 1 |
|---|---|---|---|
| أنابيب الجهد | 400 فولت | مقاومة الكسر المتكاملة | لا.. |
| إبراز | محرك 3 مراحل PowerFlex70 AC,11 كيلو واط PowerFlex70 AC Drive,400 فولت AC PowerFlex70 محرك AC,11 kW PowerFlex70 AC Drive,400 V AC PowerFlex70 AC Drive |
||
منتوج وصف
المواصفات الفنية
ميكانيكي
| درجة الحماية (IP) | IP20 |
|---|---|
| صدمة | ذروة 15 جيجا لمدة 11 مللي ثانية (±1.0 مللي ثانية) |
| اهتزاز | إزاحة 0.152 مم (0.006 بوصة)، ذروة 1 جيجا |
الكهرباء
| عدد النواتج التناظرية | 1 |
|---|---|
| أنابيب الجهد | 400 فولت |
| مقاومة الكسر المتكاملة | لا |
| مقاومات الفرامل الديناميكية الداخلية | 62 أوم |
| الفرامل IGBT | تم تثبيت الفرامل IGBT |
| إيقاف إخراج الجهد المنخفض للحافلة | 305 فولت تيار مستمر @ 380/400 فولت |
| مستوى خطأ انخفاض الجهد للحافلة | 300 فولت تيار مستمر @ 380/400 فولت |
| وحدة الاتصال الداخلي | لا توجد وحدة الاتصالات |
| رحلة الجهد المنخفض لإدخال التيار المتردد | 233 فولت تيار متردد @ 380/400 فولت |
| جهد الحافلة، nom | 540 فولت تيار مستمر @ 380/400 فولت |
| رحلة الجهد الزائد للحافلة | 810 فولت تيار مستمر @ 380/400 فولت |
| التصنيف الحالي لقاطع الدائرة، الحد الأقصى | 120 أمبير @ 400 فولت تيار متردد، 3 مراحل |
| تصنيف تيار حامي دائرة المحرك، الحد الأقصى | 50 أمبير @ 400 فولت تيار متردد، 3 مراحل |
| التصنيف الحالي للإخراج، مستمر | 30 أمبير @ 400 فولت تيار متردد، 3 مراحل |
| تصنيف الإخراج الحالي، 1 دقيقة | 33 أمبير @ 400 فولت تيار متردد، 3 مراحل |
| التصنيف الحالي للإخراج، 3 ثوانٍ | 45 أمبير @ 400 فولت تيار متردد، 3 مراحل |
| ركوب التحكم المنطقي | 0.5 ثانية كحد أدنى، وثانيتان نموذجيًا |
| مقاوم الفرامل | بدون مقاومة الفرامل المثبتة على المحرك |
| المدخلات التصنيف الحالي | 30.3 أمبير @ 400 فولت تيار متردد، 3 مراحل |
| توثيق | يدوي |
| تردد الناقل | التحكم القياسي: 2، 3، 4، 5، 6، 7، 8، 9، و10 كيلو هرتز، التحكم في ناقل الحركة: 2، 4، 8، و12 كيلو هرتز، معدل القيادة يعتمد على 4 كيلو هرتز |
| التشفير التربيعي | 90 درجة ± 27 درجة |
| رحلة الجهد الزائد لمدخل التيار المتردد | 475 فولت تيار متردد @ 380/400 فولت |
| تصنيف طاقة الإدخال | 21 كيلو فولت أمبير @ 400 فولت تيار متردد، 3 مراحل |
| تأخير وقت العنصر المزدوج لتصنيف التيار | 40...60 أمبير عند 400 فولت تيار متردد، 3 مراحل |
| عدم تأخير الوقت الصمامات التصنيف الحالي | 40...120 أمبير عند 400 فولت تيار متردد، 3 مراحل |
| الثرمستور بالوعة الحرارة | تمت مراقبتها بواسطة رحلة درجة الحرارة الزائدة للمعالج الدقيق |
| نسبة القيادة إلى قوة المحرك، الحد الأقصى | يوصى بألا تزيد نسبة 2:1 |
| أوضاع التوقف | أوضاع توقف متعددة قابلة للبرمجة بما في ذلك — المنحدر، والساحل، وفرامل التيار المستمر، والفرامل السريعة، والمنحدر للإمساك، والمنحنى S |
| دقة التردد | الإدخال الرقمي: ضمن ±0.01% من تردد الإخراج المحدد |
| التسارع/التباطؤ | اثنان من أوقات التسارع والانخفاض القابلة للبرمجة بشكل مستقل.يمكن برمجة كل مرة من 0...3600 ثانية بزيادات قدرها 0.1 ثانية |
| عدد المدخلات الرقمية | 6 |
| عدد المخرجات الرقمية | 2 |
| عدد المدخلات التناظرية | 2 |
| فقدان واط داخلي | 42.9 واط عند 400 فولت، 15 حصان للخدمة العادية |
| جهد المحرك، اسم | 460 فولت @ 380... تصنيف محرك 480 فولت، جهد الخط الاسمي 480 فولت |
| دعم البروتوكول لـ DeviceNet | نعم |
| نموذج الواجهة البشرية | لا لوحة له فارغة |
| التطبيق في المنطقة الصناعية مسموح به | نعم |
| فقدان الوات الخارجي | 432.9 واط عند 400 فولت، 15 حصان للخدمة العادية |
| إجمالي فقدان واط | 475.8 واط عند 400 فولت، 15 حصان للخدمة العادية |
| دعم بروتوكول إيثرنت/IP | نعم |
| جهد الخط، الاسم | 480 فولت @ 380... تصنيف محرك 480 فولت، جهد المحرك الاسمي 460 فولت |
| تردد التيار الكهربائي | 50 هرتز |
| نطاق تردد الإخراج | التحكم القياسي: 0...400 هرتز، التحكم المعزز: 0...500 هرتز |
| تصفية EMC الداخلية | مرشح البيئة الثاني وفقًا لتوجيهات CE EMC (89/336/EEC) |
| خيار ردود الفعل | لا ردود الفعل |
| قيادة نطاق الطاقة الكامل | 460...528 فولت @ 380...480 فولت تصنيف المحرك، 460 فولت الجهد الاسمي للمحرك |
| نطاق تشغيل المحرك | 342...528 فولت @ 380...480 فولت تصنيف المحرك، 460 فولت الجهد الاسمي للمحرك |
| تنظيم عزم الدوران | بدون تعليقات +/-10%، مع تعليقات +/-5% |
| نوع العلبة | حامل اللوحة IP20/NEMA النوع 1 |
| تصنيف الإخراج الحالي | 30 أمبير، 15 كيلووات للخدمة العادية، 11 كيلووات للخدمة الشاقة، الإطار D |
| تشغيل مروحة التبريد | الإطارات B وD وE: تعمل المروحة عند توصيل الطاقة وفي حالة التشغيل |
| خيارات التحكم | تحكم محسّن مع إدخال/إخراج 24 فولت |
| قيادة رحلة التيار الزائد | الحد الحالي للبرنامج: 20...160% من التيار المقنن |
| كفاءة | 97.5% عند الأمبير المقدر، وفولت الخط الاسمي |
| توريد التشفير | 5 فولت/12 فولت قابل للتكوين ±5% |
| التحكم في السرعة - تنظيم السرعة | بدون ردود فعل (وضع التحكم في المتجهات): 0.1% من السرعة الأساسية عبر نطاق سرعة 120:1، نطاق تشغيل 120:1، عرض نطاق ترددي 30 راد/ثانية |
| قدرة الحد الحالي | حد تيار استباقي قابل للبرمجة من 20...160% من تيار الإخراج المقدر، ربح متناسب ومتكامل قابل للبرمجة بشكل مستقل |
| التحكم في المحركات للاختيار | ناقل بدون مستشعر مع ضبط كامل.معايير V/هرتز مع القدرة المخصصة الكاملة والتحكم في ناقلات الأمراض |
| التحكم في التردد - تنظيم السرعة | مع تعويض الانزلاق (وضع فولت لكل هرتز): 0.5% من السرعة الأساسية عبر نطاق سرعة 40:1، نطاق تشغيل 40:1، عرض نطاق ترددي 10 راد/ثانية |
| مراحل الإدخال | يوفر الإدخال ثلاثي الطور تصنيفًا كاملاً لجميع محركات الأقراص.يوفر التشغيل أحادي الطور 50% من التيار المقنن |
| طريقة التحكم | جيبية مشفرة PWM مع تردد حامل قابل للبرمجة.تنطبق التقييمات على كافة محركات الأقراص |
| عدد واجهات HW RS-232 | 2 |
| عدد واجهات HW RS-485 | 2 |
| عدد واجهات USB | 2 |
| عدد مراحل الإخراج | 3 |
| عدد مراحل الإدخال | 3 |
| التسامح النسبي للجهد الصافي | 10% |
| مع عنصر التحكم | نعم |
| دعم بروتوكول TCP/IP | نعم |
| دعم بروتوكول PROFIBUS | نعم |
| دعم البروتوكول لـ CAN | نعم |
| دعم البروتوكول لـ Modbus | نعم |
| التطبيق في المنطقة المحلية والتجارية مسموح به | نعم |
| حماية المحرك الزائد | حماية من الحمل الزائد للمحرك من الفئة 10 وفقًا للمادة 430 من NEC وحماية من درجة حرارة المحرك الزائدة وفقًا للمادة 430.126 (أ)(2).ملف UL 508C E59272 |
| التسامح تردد الإدخال | 47 هرتز |
| دورة عمل التشفير | 50% ±10% |
| تحمل الجهد | -10% |
| عامل قدرة الإزاحة (جميع محركات الأقراص) | 0.98 عبر نطاق السرعة |
| تصنيف ماس كهربائى، كحد أقصى | 200000 أمبير متناظرة |
| نطاق الجهد الناتج | 0 إلى الجهد المقنن للمحرك |
| نوع التشفير | تزايدي، ثنائي القناة |
| ركوب السلطة من خلال | 15 مللي ثانية عند التحميل الكامل |
| رحلة ماس كهربائى | مرحلة إلى مرحلة على إخراج محرك الأقراص |
| رحلة الخطأ الأرضي | المرحلة إلى الأرض على إخراج محرك الأقراص |
| نسبة القيادة إلى قوة المحرك، دقيقة | يوصى بما لا يقل عن نسبة 1:2 |
| التحكم في مناعة الضوضاء المنطقية | قوس الدش عابر حتى ذروة 1500 فولت |
| عابري الخط | ما يصل إلى 6000 فولت الذروة لكل IEEE C62.41-1991 |
| تصنيف تيار الدائرة القصيرة، الحد الأقصى | الحد الأقصى لتصنيف تيار الدائرة القصيرة ليتوافق مع قدرة الصمامات/قواطع الدائرة المحددة |
| الزائد المتقطع | قدرة التحميل الزائد بنسبة 110% لمدة تصل إلى دقيقة واحدة، والقدرة على التحميل الزائد بنسبة 150% لمدة تصل إلى 3 ثوانٍ |
بناء
| الارتفاع تقريبًا | IP66، NEMA/UL Type 4X/12 للاستخدام الداخلي: 350 مم |
|---|---|
| العمق تقريبًا | IP66، NEMA/UL النوع 4X/12 للاستخدام الداخلي: 210.7 ملم |
| العرض تقريبًا | IP66، NEMA/UL النوع 4X/12 للاستخدام الداخلي: 219.9 ملم |
| الوزن تقريبا | IP66، NEMA/UL Type 4X/12 للاستخدام الداخلي: 9.13 كجم |
البيئية
| ارتفاع | 1000 م (3300 قدم) كحد أقصى دون تخفيض السرعة |
|---|---|
| درجة الحماية (نيما) | 1 |
| درجة حرارة الهواء المحيط، الحد الأقصى | IP20، NEMA/UL النوع 1: 0...50 درجة مئوية (32...122 درجة فهرنهايت) بدون تخفيض السرعة |
| أَجواء | يجب عدم تركيب محرك الأقراص في منطقة يحتوي الجو المحيط بها على غازات أو أبخرة أو غبار متطايرة أو مسببة للتآكل، وإذا لم يتم تركيب محرك الأقراص على الفور، فقم بتخزين محرك الأقراص في مكان لا يتعرض فيه لجو مسبب للتآكل |
| درجة حرارة التخزين | -40 درجة مئوية |
| الرطوبة النسبية | 5...95% عدم التكثيف |
| درجة التلوث 1 طبقاً للمواصفة EN 61800-5-1 | لا يحدث أي تلوث، بل يحدث فقط التلوث الجاف غير الموصل، وليس له أي تأثير |
| درجة التلوث 4 طبقاً للمواصفة EN 61800-5-1 | ويولد التلوث موصلية مستمرة ناجمة، على سبيل المثال، عن الغبار الموصل أو المطر أو الثلج |
| درجة التلوث 3 طبقاً للمواصفة EN 61800-5-1 | يحدث التلوث الموصل، ويحدث التلوث الجاف غير الموصل ويصبح موصلا بسبب التكثيف |
| درجة التلوث 2 طبقاً للمواصفة EN 61800-5-1 | عادةً ما يحدث تلوث غير موصل فقط، وفي بعض الأحيان من المتوقع حدوث توصيل مؤقت بسبب التكثيف عندما يكون محرك الأقراص خارج التشغيل |
| درجة تلوث البيئة المحيطة | جميع العبوات مقبولة لدرجة التلوث 1 و2، ويلزم وجود حاوية تلبي أو تتجاوز IP54، NEMA/UL من النوع 12، لدرجة التلوث 3 و4. |
