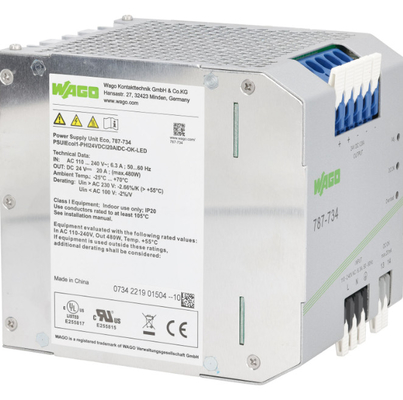

WAGO 787-734 787-885 إمدادات الطاقة ذات الوضع المتحول 24 VDC التيار الخارجي في المخزون

الإشارة والاتصالات الإشارة 1 × LED DC OK (الأخضر) 1 × LED الإفراط في الحمل (الأحمر) 1 × إشارة DC OK الخروج (الربط العكسي كاتصال؛ ما يصل إلى 31.2 فولت)20 mA) مؤشر حالة التشغيل LED الأخضر (24 VDC OK) LED الأحمر (الإفراط في الحمل) الكفاءة / خسائر الطاقة فقدان الطاقة Pl ≤ 65 W (230 VAC)؛ الحمل الاسمي) فقدان الطاقة (أكثر) Pl (أكثر) 107 واط (110 فاك / 24 فاك؛ 23 أ) الكفاءة (النوعية.) 90 ٪ حماية الدائرة التأمين الداخلي T 10 A / 250 VAC التأمين الاحتياطي المطلوب التأمين الخارجي المتردد مطلوب لجهد المدخل المتردد المتردد. توصي بتوصيل التوصيل الاحتياطي مفكّك الدوائر: 10 A، 16 A؛ خصائص التعثر: B أو C السلامة والحماية فولتاج العزلة (Pri.-Sec) DC 4.242 kV فولتاج العزلة (Pri.-GND) DC 2.2 كيلو فولت الجهد العازل (sec).-GND) DC 0.7 kV الجهد العزلي (sec-signal) DC 0.7 kV Protection class I Protection type IP20 (per EN 60529) Resistance to reverse feed ≤ DC 29 V Overvoltage category II Pollution degree 2 Transient suppression (primary) Varistor Short-circuit-protected Yes Open-circuit-proof Yes Parallel operation Yes Series operation Yes MTBF > 250،000 h (في كل IEC 61709) بيانات الاتصال ورقة بيانات.القطاع 58، المرحلة الثالثة نويدا-201 301 Gautam Budh Nagar (U.P) Tel: +91-120-4369831 فاكس: +91-120-4388799 البريد الإلكتروني: info.india@wago.com هل لديك أي أسئلة حول منتجاتنا؟نحن دائما سعداء للرد على مكالمتك على +91-120-4388700. 23.03.2021 الصفحة 4/8 بيانات الاتصال نوع الاتصال (1) تكنولوجيا الدخول/الإشارة الاتصال القفص الداخلي CLAMP® WAGO Connector WAGO Series 2706 موصل صلب 0.5... 6 ملم مربع / 20... 10 AWG موصل الخيوط الدقيقة 0.5... 6 ملم2 / 20... 10 AWG طول الشريط 11... 12 ملم / 0.43... 0.47 بوصة نوع الاتصال 2 أخرج تكنولوجيا الاتصال 2 مدفوع القفص CLAMP® WAGO5... 16 ملم مربع / 16... 6 AWG موصل خيط رقيق 2 1.5... 16 ملم2 / 16... 6 AWG طول الشريط 2 12... 13 ملم / 0.47... 0.51 بوصة البيانات الفيزيائية العرض 115 ملم / 4.528 بوصة الارتفاع 136 ملم / 5.354 بوصة العمق من الحافة العليا من DIN-السكك الحديدية 144 ملم / 5.669 inch Mechanical data Mounting type DIN-35 rail Material data Weight 2120 g Environmental requirements Surrounding air temperature (operation) -25 … 70 °C Surrounding air temperature (storage) -25 … 85 °C Relative humidity 95% (no condensation permissible) Derating See instruction manual Pollution degree 2 Climatic category 3K3 (per EN 60721) Standards and specifications Conformity marking CE Standards/Specifications EN 62368-1؛ EN 61204-3؛ EN 61000-6-2؛ EN 61000-6-3; UL 60950- ورقة بيانات.شركة WAGO الخاصة المحدودة C-27، القطاع 58، المرحلة الثالثة نويدا-201 301 Gautam Budh Nagar (U.P) الهاتف: +91-120-4369831 فاكس: +91-120-4388799 البريد الإلكتروني: info.india@wago.com هل لديك أي أسئلة حول منتجاتنا؟نحن دائما سعداء للرد على مكالمتك على +91-120-4388700. 23.03.2021 الصفحة 5/8 المعايير/المواصفات EN 62368-1؛ EN 61204-3؛ EN 61000-6-2؛ EN 61000-6-3; UL 60950-1؛ UL 508 Commercial data Product Group 6 (Interface Electronics) Packaging type BOX Country of origin CN GTIN 4050821495291 Customs tariff number 85044082900 Approvals / Certificates UL-Approvals Logo Approval Additional Approval Text Certificate name UL Underwriters Laboratories IncUL 508 E255817 UL Underwriters Laboratories Inc. UL 60950-1 E255815 المنتجات المتوافقة أدوات رقم البند: 210-769
