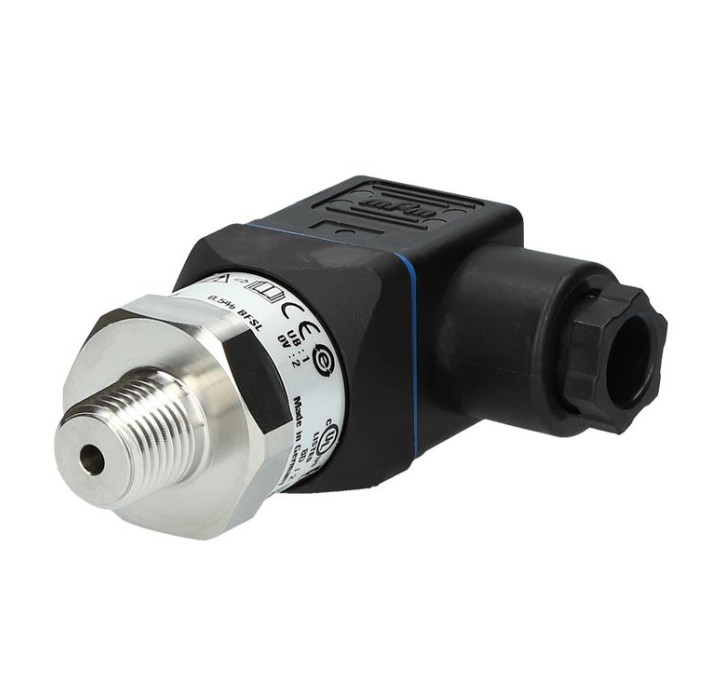

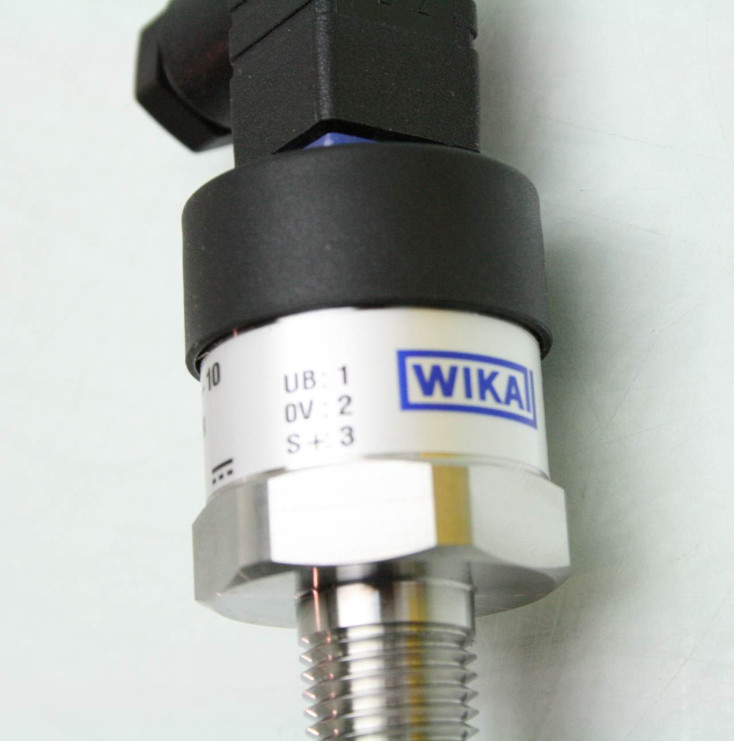

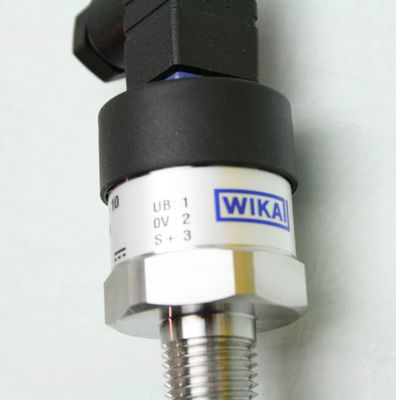

البيئات الصناعية جهاز نقل الضغط Wika A-10 لقياس الغازات / السوائل المتوسطة OEM ODM

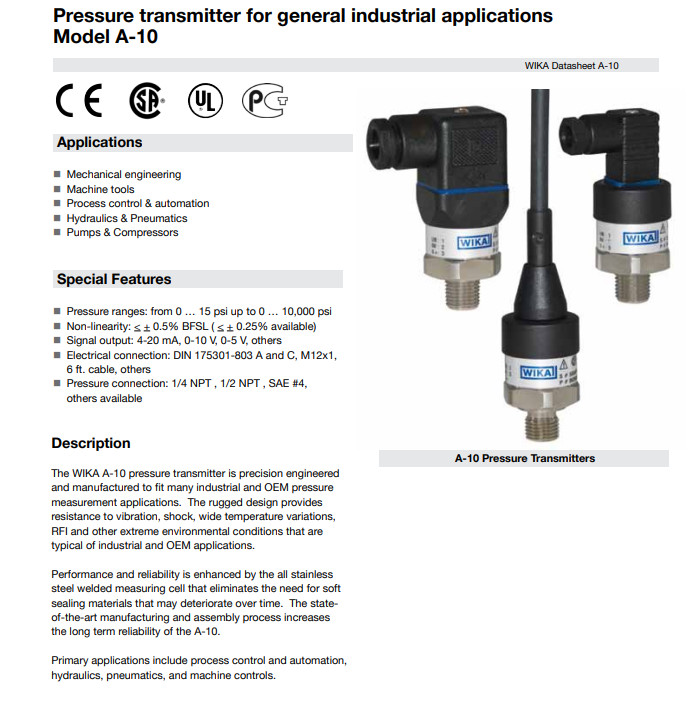

: جهاز نقل ضغط عالي الجودة للتطبيقات الصناعية العامة؛ النموذج S-20؛ انظر ورقة بيانات PE 81.61 جهاز استشعار الضغط مع IO-Link؛ النموذج A-1200؛ انظر ورقة بيانات PE 81.90 ورقة بيانات WIKA PE 81.60 ∙ 05/2023 Pressure transmitter For general industrial applications Model A-10 Description The field-proven model A-10 pressure transmitter (pressure sensor) is the all-rounder for pressure measurement in industrial environmentsوهي مصنوعة بشكل مضغوط، ويمكن دمجها في مجموعة واسعة من تصاميم الآلات. العديد من نطاقات القياس، ونطاقات القياس الخاصة، تسهم في تطبيقها العالمي.الجودة الممتازة والتكنولوجيا المثبتة تم دمج سنواتنا العديدة من الخبرة والمعرفة الدقيقة لاحتياجات العملاء في تطوير نموذج A-10وقد أثبتت نفسها في تطبيقات لا تعد ولا تحصى لأكثر من عشر سنوات.يتم تقدير الجودة العالية باستمرار ووظائفها الموثوق بها في جميع أنحاء العالم وتؤكد بانتظام من قبل كل من التدقيقات الداخلية والخارجيةيمكن لهذا الكتب الأكثر مبيعاً تحمل ما يصل إلى 100 مليون دورة تحميل بدقة ثابتة تقريبًا. مجموعة متنوعة استثنائية تغطي تقريباً جميع التطبيقاتالنموذج A-10 قياسات التطبيقات ■ بناء الآلات ■ تقنية القياس والتحكم ■ الهيدروليكا والنوماتيكا ■ المضخات والمضغوطات ■ بناء السفن

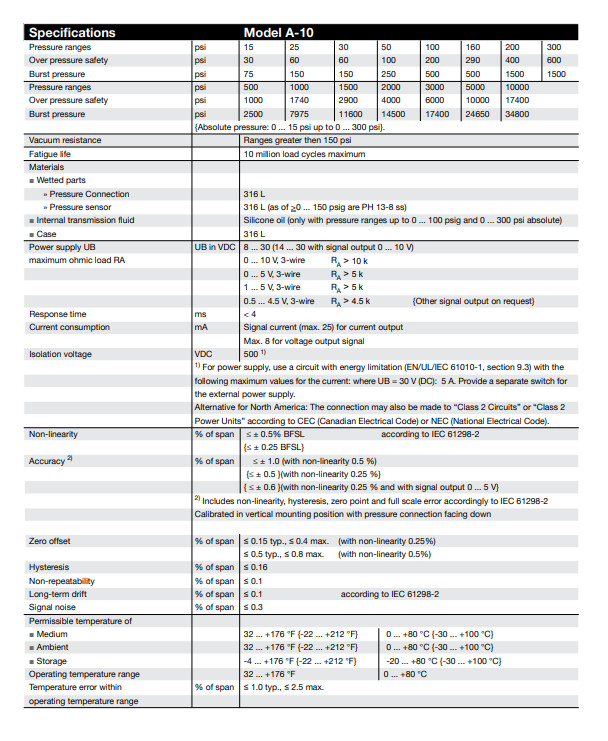

المواصفات اختياريًا ، النموذج A-10 متوفر مع عدم خطية محسنة. اعتماداً على عدم خطية المختارة ، تنتج القيم التالية: مواصفات الدقة عدم خطية ≤ ± 0.5٪ من المدى غير الخطي ≤ ± 0.25 ٪ من المدى غير الخطي لكل BFSL لكل IEC 61298-2 نطاق القياس ≤ 0.1 بار [≤ 1.45 psi] ≤ ± 0.5 ٪ من المدى - نطاق القياس > 0.1 بار [> 1.45 psi] ≤ ± 0.5 ٪ من المدى ≤ ± 0.25 ٪ من المدى 1) الدقة → انظر. خطأ قياس لكل معيار IEC 61298-2 √ خطأ قياس أقصى لكل معيار IEC 61298-2 نطاق القياس ≥ 0.6 بار [≥ 8.7 psi] ≤ ± 1 ٪ من المدى ≤ ± 0.5 ٪ من المدى نطاق القياس ≥ 0.4 بار [≥ 5.8 psi] ≤ ± 1.2 ٪ من المدى ≤ ± 0.7 ٪ من نطاق القياس نطاق القياس ≥ 0.25 بار [≥ 3.6 psi] ≤ ±1.3 ٪ من نطاق القياس ≤ ±0.8 ٪ من نطاق القياس نطاق القياس ≥ 0.16 بار [≥ 2.3 psi] ≤ ±1.5 ٪ من نطاق القياس ≤ ±1 ٪ من نطاق القياس نطاق القياس ≥ 0.1 بار [≥ 1.45 psi] ≤ ±1.8٪ من المدى - نطاق القياس ≥ 0.05 بار [≥ 0.73 psi] ≤ ±2.4٪ من المدى - خطأ نقطة الصفر 2) 3) 4... 20 mA / DC 1... 5 V / DC 0.5... 4.5 V / DC 0.5... 4.5 V ratiometric ≤ ±0.3٪ من المدى ≤ ± 0.2 ٪ من مدى DC 0 ... 10 فولت ≤ ±0.5 ٪ من المدى ≤ ±0.4 ٪ من المدى DC 0... 5 فولت 4) ≤ ±0.6 ٪ من المدى - 1) غير ممكن مع إشارة الخروج DC 0... 5 فولت. 2) نطاقات القياس ≤ 0.1 بار [≤ 1.45 psi] (أو ما يعادلها) ممكن فقط مع ≤ ±0.5 ٪ من المدى. 3) خارج ظروف المرجعية ، أضف التهاب الحرارة لمجموعات القياس < 0.6 بار [< 8.7 psi]. 4) غير ممكن مع نطاقات القياس ≤ 0.1 bar [≤ 1.45 psi] (أو ما يعادلها).في حالة حدوث أخطاء عرضية بسبب التفريغات الكهربائية، يمكن أن يحدث خطأ قياس إضافي مؤقت يصل إلى ± 2.5٪.
