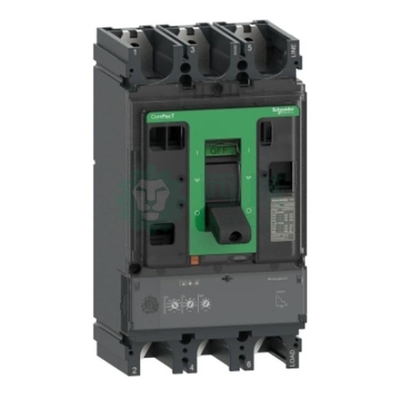

شنيردر C63N32D630 مفكّك الدوائر ComPacT NSX630N، 50kA عند 415VAC، MicroLogic 2.3 Trip Unit 630A، 3 قطب 3d
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Schnerder |
| إصدار الشهادات | CE |
| رقم الموديل | سي63 إن32 دي630 |
| الحد الأدنى لكمية | 1 |
| الأسعار | USD$400 |
| تفاصيل التغليف | كرتون |
| وقت التسليم | في المخزون |
| شروط الدفع | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| القدرة على العرض | 500 قطعة |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| النطاق | ComPacT الجيل الجديد | اسم المنتج | ComPacT NSX الجيل الجديد |
|---|---|---|---|
| الاسم المختصر للجهاز | NSX630N | وصف الأعمدة | 3 ص |
| وصف الأقطاب المحمية | ثلاثي الأبعاد | ||
| إبراز | مفكّك الدوائر 3D ComPacT NSX630N,50kA مفك الدوائر ComPacT NSX630N,ميكرو لوجيك 2.3 مفك الدوائر ComPacT NSX630N,50kA Circuit breaker ComPacT NSX630N,MicroLogic 2.3 Circuit breaker ComPacT NSX630N |
||
منتوج وصف
| النطاق | ComPacT الجيل الجديد |
|---|---|
| اسم المنتج | ComPacT NSX الجيل الجديد |
| الاسم المختصر للجهاز | NSX630N |
| نوع المنتج أو المكون | مفكّك الدوائر |
| تطبيق الجهاز | التوزيع |
| وصف القطب | 3P |
| وصف الأضلاع المحمية | ثلاثية الأبعاد |
| [في] التيار الاسمي | 630 A عند 40 °C |
| [Ue] الجهد التشغيلي المسموح به | 690 فولت AC 50/60 هرتز |
| نوع الشبكة | التكييف |
| تردد الشبكة | 50/60 هرتز |
| ملاءمة العزل | نعم، تتوافق مع EN/IEC 60947-2 |
| فئة الاستخدام | الفئة A |
| [Icu] تقييم قدرة قطع الدائرة القصيرة النهائية | 85 kA Icu عند 220/240 فولت AC 50/60 هرتز بما يتماشى مع IEC 60947-2 50 kA Icu عند 380/415 فولت AC 50/60 هرتز بما يتماشى مع IEC 60947-2 42 kA Icu عند 440 فولت AC 50/60 هرتز بما يتماشى مع IEC 60947-2 30 kA Icu عند 500 فولت AC 50/60 هرتز بما يتماشى مع IEC 60947-2 22 kA Icu عند 525 فولت AC 50/60 هرتز بما يتماشى مع IEC 60947-2 10 kA Icu عند 660/690 فولت AC 50/60 هرتز بما يتماشى مع IEC 60947-2 50 kA عند 480 فولت AC 50/60 هرتز بما يتماشى مع UL 508 |
| مستوى الأداء | N 50 kA 415 فولت AC |
| اسم وحدة الرحلة | "ميكرو لوجيك 2"3 |
| تقنية وحدة الرحلة | إلكترونية |
| وظائف حماية وحدة الرحلة | الـ (ISoI) |
| نوع التحكم | التحول |
| وضع تركيب مفكّك الدوائر | ثابتة |
| [Ui] الجهد العازل الاسمي | 800 فولت AC 50/60 هرتز |
|---|---|
| [Uimp] الاندفاع المقياسية مقاومة الجهد | 8 كيلو فولت |
| [Ics] قدرة القصر القصير المسموح بها في الخدمة | 85 kA عند 220/240 فولت AC 50/60 هرتز بما يتماشى مع IEC 60947-2 50 kA عند 380/415 فولت AC 50/60 هرتز بما يتماشى مع IEC 60947-2 42 kA عند 440 فولت AC 50/60 هرتز بما يتماشى مع IEC 60947-2 30 kA عند 500 فولت AC 50/60 Hz بما يتماشى مع IEC 60947-2 11 kA عند 525 فولت AC 50/60 هرتز بما يتماشى مع IEC 60947-2 10 kA عند 660/690 فولت AC 50/60 هرتز بما يتماشى مع IEC 60947-2 |
| المقاومة الميكانيكية | 15000 دورة |
| الصمود الكهربائي | 8000 دورة عند 440 فولت In/2 4000 دورة عند 440 فولت 6000 دورة عند 690 فولت In/2 2000 دورة عند 690 فولت |
| تبديد الطاقة لكل قطب | 39.69 واط |
| دعم التثبيت | الصفيحة الخلفية |
| موقع التثبيت | الأفقية والعمودية مسطحة على الظهر |
| الاتصال العلوي | الجبهة |
| الاتصال السلبي | الجبهة |
| مسار الاتصال | 45 ملم |
| نوع الحماية | L: للحماية من الإفراط في الحمل (وقت طويل) إذاً: لحماية الدورة القصيرة لفترة قصيرة مع تأخير ثابت I: للحماية الفورية من الاختصار |
| تصنيف وحدة الرحلة | 630 A عند 40 °C |
| نوع إعداد الارتفاع الطويل Ir (الحماية الحرارية) | 9 إعدادات قابلة للتعديل |
| [Ir] نطاق تعديل حماية طويلة الأجل | 250...630 A |
| نوع تعديل تأخير الحماية الطويلة | ثابتة |
| [tr] نطاق تعديل تأخير الحماية على المدى الطويل | 400 ثانية عند 1.5 × Ir 16 ثانية عند 6 × Ir 11 ثانية عند 7.2 × Ir |
| الذاكرة الحرارية | 20 دقيقة قبل وبعد الإصطدام |
| نوع تعديل الحماية قصيرة الأجل Isd | 9 إعدادات قابلة للتعديل |
| [Isd] نطاق تعديل حماية وقت قصير | 1.5...10 × Ir |
| نوع تعديل تأخير الحماية لفترة قصيرة tsd | ثابتة |
| ضبط الحماية الفوري نوع II | ثابتة |
| [ii] نطاق ضبط حماية الفورية | 6900 A |
| الحماية من تسرب الأرض | بدون |
| منطقة مختارة متداخلة ZSI | بدون |
| عدد الفتحات الخاصة بالأجهزة الكهربائية المساعدة | 6 فتحات |
| إشارات محلية | مصباح LED لامع (أخضر) جاهز للعمل LED 105 ٪ Ir (أحمر) لتحميل الزيادة LED 90 ٪ Ir (برتقالي) لتحميل الزيادة |
| العرض (W) | 140 ملم |
| الطول (H) | 255 ملم |
| العمق (د) | 110 ملم |
| الوزن الصافي | 6.2 كجم |
| المعايير | EN/IEC 60947 |
|---|---|
| شهادات المنتجات | CCC EAC البحرية |
| فئة الجهد الزائد | الفئة الثانية |
| فئة حماية الصدمات الكهربائية | الفئة الثانية |
| درجة التلوث | 3 مطابقة لمعيار IEC 60664-1 |
| درجة الحماية | IP40 مطابقة لمعيار IEC 60529 |
| درجة الحماية | IK07 مطابقة لمعيار IEC 62262 |
| درجة حرارة الهواء المحيط للعمل | -25...70 درجة مئوية |
| درجة حرارة الهواء المحيط للتخزين | -50...85 درجة مئوية |
| الرطوبة النسبية | 0...95٪ |
| ارتفاع العمل | 0...2000 متر بدون تخفيض 2000 متر...5000 متر مع تخفيض |
| الوحدة نوع الحزمة 1 | PCE |
|---|---|
| عدد الوحدات في الحزمة 1 | 1 |
| الحزمة 1 الارتفاع | 15.0 سم |
| الحزمة 1 العرض | 16.0 سم |
| الحزمة 1 الطول | 29.5 سنتيمتر |
| الحزمة 1 الوزن | 5.732 كجم |
| الوحدة نوع الحزمة 2 | S04 |
| عدد الوحدات في الحزمة 2 | 2 |
| الحزمة 2 الطول | 30.0 سم |
| حزمة 2 العرض | 40.0 سم |
| الحزمة 2 الطول | 60.0 سم |
| حزمة 2 الوزن | 12.318 كجم |
