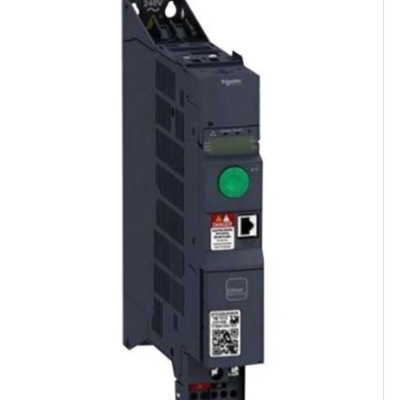

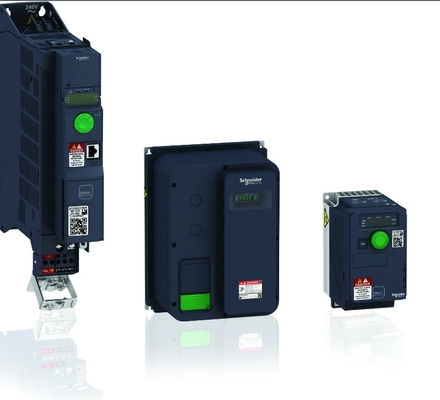

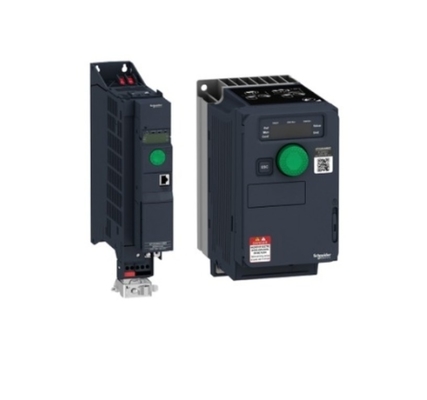

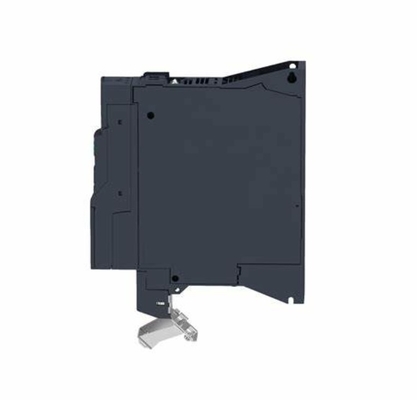

شنايدر محرك السرعة المتغيرة، آلة التيفار ATV320، 0.75كيلوواط، 380 إلى 500 فولت، 3 مراحل الكتاب
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Schneider |
| إصدار الشهادات | CE |
| رقم الموديل | ATV320U07N4B |
| الحد الأدنى لكمية | 1 |
| الأسعار | USD$130 |

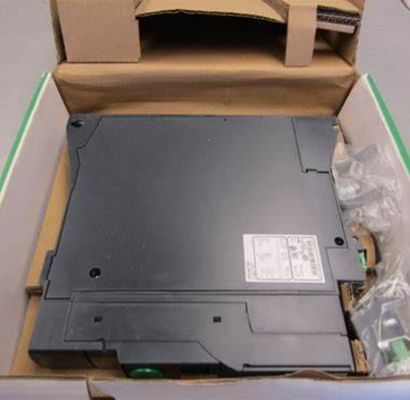

| تفاصيل التغليف | كرتون |
| وقت التسليم | في المخزون |
| شروط الدفع | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| القدرة على العرض | 500 قطعة |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نطاق المنتج | آلة Altivar ATV320 | متغير | الإصدار القياسي |
|---|---|---|---|
| شكل محرك الأقراص | الكتاب | وضع التركيب | حامل الخزانة |
| إبراز | محرك 3 مراحل من نوع "شنايدر" ذات سرعة متغيرة,0.75كيلوواط من محرك "شنايدر" لسرعة متغيرة |
||
منتوج وصف
| مجموعة المنتجات | آلة التيفار ATV320 |
|---|---|
| نوع المنتج أو المكون | القيادة ذات السرعة المتغيرة |
| التطبيق الخاص بالمنتج | آلات معقدة |
| الاختلاف | النسخة القياسية |
| تنسيق القرص | كتاب |
| وضع التثبيت | مصعد الخزانة |
| بروتوكول الميناء | Modbus سلسلة CANفتح |
| بطاقة الخيار | وحدة الاتصال، CANopen وحدة الاتصال، EtherCAT وحدة الاتصال، بروفيبوس DP V1 وحدة الاتصال، PROFINET وحدة الاتصال، Ethernet Powerlink وحدة الاتصال، إيثير نت/آي بي وحدة الاتصالات، DeviceNet |
| [نحن] الجهد القياسي للتزويد | 380...500 فولت - 15... 10% |
| التيار الافتراضي الاسمي | 2.3 أ |
| قوة المحرك كيلوواط | 0.75 كيلوواط للعمل الثقيل |
| مرشح EMC | مرشح EMC من الفئة C2 متكامل |
| درجة الحماية | IP20 |
| رقم مدخل منفصل | 7 |
|---|---|
| نوع المدخلات المنفصلة | الدوران الآمن STO مغلق، 24 فولت DC1.5 kOhm المدخلات المنطقية DI1...DI6، 24 فولت DC 30 فولت) DI5 قابلة للبرمجة كمدخل نبض 0...30 كيلو هرتز، 24 فولت DC 30 فولت) |
| منطق المدخلات المنفصلة | المنطق الإيجابي (المصدر) المنطق السلبي |
| رقم الخروج المنفصل | 3 |
| النوع المنفصل للمخرجات | مجمع مفتوح DQ+ 0...1 kHz 30 فولت DC 100 mA مجمع مفتوح DQ- 0...1 كيلو هرتز 30 فولت DC 100 mA |
| رقم المدخلات النظرية | 3 |
| نوع المدخلات النظرية | التوتر 0...10 فولت DC 30 kOhm 10 بت الجهد التفاضلي الثنائي القطب AI2 +/- 10 فولت DC 30 kOhm 10 بت AI3 التيار 0...20 mA (أو 4-20 mA، x-20 mA، 20-x mA أو أنماط أخرى حسب التكوين) 250 أوم 10 بت |
| رقم الخروج التناظري | 1 |
| نوع الخروج التناظري | التيار القابل للتكوين بواسطة البرنامج AQ1 0...20 mA 800 أوم 10 بت الجهد القابل للتكوين من قبل البرنامج AQ1 0...10 فولت DC 470 أوم 10 بت |
| نوع مخرج الإرسال | منطق الإرسال القابل للتكوين R1A 1 NO 100000 دورة منطق الإرسال القابل للتكوين R1B 1 NC 100000 دورة منطق الإرسال القابل للتكوين R1C منطق الإرسال القابل للتكوين R2A 1 NO 100000 دورة منطق الإرسال القابل للتكوين R2C |
| الحد الأقصى لتيار التبديل | انتاج الوسيط R1A ، R1B ، R1C المقاوم ، cos phi = 1 3 A 250 V AC خروج رله R1A، R1B، R1C المقاومة، cos phi = 1 3 A 30 فولت DC خروج جهاز الإرسال R1A، R1B، R1C، R2A، R2C الحثي، cos phi = 0.4 7 ms 2 A 250 V AC انتاج المرور R1A ، R1B ، R1C ، R2A ، R2C التحفيزي ، cos phi = 0.4 7 ms 2 A 30 V DC خروج رله R2A ، R2C المقاومة ، cos phi = 1 5 A 250 فولت AC خروج رله R2A، R2C المقاومة، cos phi = 1 5 A 30 فولت DC |
| الحد الأدنى لتيار التبديل | مخرج الإرسال R1A، R1B، R1C، R2A، R2C 5 mA 24 فولت DC |
| طريقة الوصول | العبد CANopen |
| عملية الربع الرابع ممكنة | صحيح |
| ملف تحكم المحرك غير المتزامن | نسبة الجهد/التردد، 5 نقاط تحكم متجهات التدفق بدون مستشعر، قياسي نسبة الجهد/التردد - توفير الطاقة، U/f التربيعي التحكم في متجهات التدفق دون مستشعر - توفير الطاقة نسبة الجهد/التردد، 2 نقطة |
| ملف تحكم المحرك المتزامن | التحكم بالمتجه بدون مستشعر |
| عزم الزائدة العابرة | 170...200٪ من عزم دوران المحرك الاسمي |
| الحد الأقصى لتردد الخروج | 0.599 كيلو هرتز |
| منحدرات التسارع والتباطؤ | خطية يو S CUS تغيير المنحدر تكييف المنحدر للتسارع / التباطؤ التوقف التلقائي للتسارع / التباطؤ مع حقن التيار المباشر |
| تعويض الانزلاق | تلقائي مهما كانت الحملة قابل للتعديل 0 - 300٪ غير متوفر في نسبة الجهد/التردد (2 أو 5 نقاط) |
| تردد التحول | 2... 16 كيلو هرتز قابلة للتعديل 4... 16 كيلو هرتز مع عامل تخفيض |
| تردد التبديل الاسمي | 4 كيلو هرتز |
| الفرامل إلى الوقوف | عن طريق حقن التيار المستمر |
| مُدمج مُحرك الفرامل | صحيح |
| تيار الخط | 3.6 380 فولت للخدمة الثقيلة 2.7 500 فولت للخدمة الثقيلة) |
| الحد الأقصى لتيار المدخل لكل مرحلة | 3.6 أ |
| حد أقصى لجهد الخروج | 500 فولت |
| القوة الظاهرة | 2.3 كيلو فولت 500 فولت للخدمة الثقيلة) |
| تردد الشبكة | 50-60 هرتز |
| التسامح النسبي للترددات في الشبكة المتناظرة | 5 ٪ |
| الخط المستقبلي ISC | 5 kA |
| تيار الحمل الأساسي عند الحمل الزائد الكبير | 3.0 أ |
| تبديد الطاقة في واط | المروحة 31 واط 380 فولت 4 كيلو هرتز |
| مع وظيفة السلامة السرعة المحدودة بأمان (SLS) | صحيح |
| مع وظيفة السلامة إدارة الفرامل الآمنة (SBC/SBT) | غير صحيح |
| مع وظيفة السلامة وقف التشغيل الآمن (SOS) | غير صحيح |
| مع وظيفة السلامة وضع آمن (SP) | غير صحيح |
| مع وظيفة السلامة المنطقية المبرمجة الآمنة | غير صحيح |
| مع وظيفة السلامة مراقبة السرعة الآمنة (SSM) | غير صحيح |
| مع وظيفة السلامة Safe Stop 1 (SS1) | صحيح |
| مع sft fct Safe Stop 2 (SS2) | غير صحيح |
| مع وظيفة السلامة (STO) | صحيح |
| مع وظيفة السلامة وضعية محدودة آمنة (SLP) | غير صحيح |
| مع وظيفة السلامة التوجيه الآمن (SDI) | غير صحيح |
| نوع الحماية | محرك كسر مرحلة الدخول التيار الزائد بين مراحل الإخراج ودفع الأرض محرك الحماية من الإفراط في الحرارة الدائرة القصيرة بين مراحل المحرك محرك الحماية الحرارية |
| العرض | 1.8 بوصة (45.0 ملم) |
| الطول | 12.8 بوصة (325.0 ملم) |
| عمق | 9.6 بوصة (245.0 ملم) |
| الوزن الصافي | 5.5 باوند ((الولايات المتحدة) (2.5 كجم) |
| موقف العمل | الرأسي +/- 10 درجة |
|---|---|
| شهادات المنتجات | المواصفات ATEX الاسم GOST EAC RCM كيه سي |
| العلامة | المواصفات ATEX UL الـ CSA EAC RCM |
| المعايير | IEC 61800-5-1 |
| التوافق الكهرومغناطيسي | اختبار مقاومة التفريغ الكهربائي المستوى 3 IEC 61000-4-2 اختبار مقاومة الحقل الكهرومغناطيسي الموجّه بالثورة الراديوية المستوى 3 IEC 61000-4-3 اختبار مقاومة الكهرباء السريعة العابرة / الانفجار المستوى 4 IEC 61000-4-4 1.2/50 ميكروسكيل - 8/20 ميكروسكيل اختبار مقاومة الزخم المستوى 3 IEC 61000-4-5 اختبار مقاومة الترددات الراديوية المستوى 3 IEC 61000-4-6 اختبار مقاومة انخفاضات الجهد والانقطاعات IEC 61000-4-11 |
| فئة البيئة (خلال التشغيل) | الفئة 3C3 وفقًا لـ IEC 60721-3-3 الفئة 3S2 وفقًا لـ IEC 60721-3-3 |
| الحد الأقصى للتسارع تحت تأثير الصدمة (خلال التشغيل) | 150 متر/ثانية في 11 ميس |
| الحد الأقصى للتسارع تحت الضغط الاهتزازي (خلال التشغيل) | 10 م/س2 عند 13...200 هرتز |
| الحد الأقصى للانحناء تحت الحمل الاهتزازي (خلال التشغيل) | 1.5 ملم عند 2...13 هرتز |
| الرطوبة النسبية المسموح بها (خلال التشغيل) | الفئة 3K5 وفقًا لمعيار EN 60721-3 |
| حجم هواء التبريد | 2483.3 جال/ساعة ((US) (9.4 م3/ساعة) |
| فئة الجهد الزائد | الثالث |
| حلقة تنظيم | منظم PID قابل للتعديل |
| دقة السرعة | +/- 10 ٪ من الانزلاق الاسمي من 0.2 Tn إلى Tn |
| درجة التلوث | 2 |
| درجة حرارة النقل الجوي المحيطي | -13.0000000000...158.0000000000 °F (-25...70 °C) |
| درجة حرارة الهواء المحيط للعمل | 14.0000000000...122.0000000000 °F (-10...50 °C) دون تخفيض 122.0000000000...140.0000000000 °F (50...60 °C) مع عامل تخفيض |
| درجة حرارة الهواء المحيط للتخزين | -13.0000000000...158.0000000000 °F (-25...70 °C) |
| الفئة | US1CP4B22152 |
|---|---|
| جدول الخصومات | CP4B |
| رقم GTIN | 3606480966408 |
| إرجاعية | نعم.. |
| بلد المنشأ | هوية |
| الوحدة نوع الحزمة 1 | PCE |
|---|---|
| عدد الوحدات في الحزمة 1 | 1 |
| الحزمة 1 الارتفاع | 3.346 بوصة (8.500 سم) |
| الحزمة 1 العرض | 10.827 بوصة (27.500 سم) |
| الحزمة 1 الطول | 12.795 بوصة (32.500 سم) |
| الحزمة 1 الوزن | 5.172 باوند ((الولايات المتحدة) (2.346 كجم) |
| الوحدة نوع الحزمة 2 | P06 |
| عدد الوحدات في الحزمة 2 | 24 |
| الحزمة 2 الطول | 29.528 بوصة (75.000 سم) |
| حزمة 2 العرض | 23.622 بوصة (60.000 سم) |
| الحزمة 2 الطول | 31.496 بوصة (80.000 سم) |
| حزمة 2 الوزن | 146.175 باوند ((الولايات المتحدة) (66.304 كجم) |
