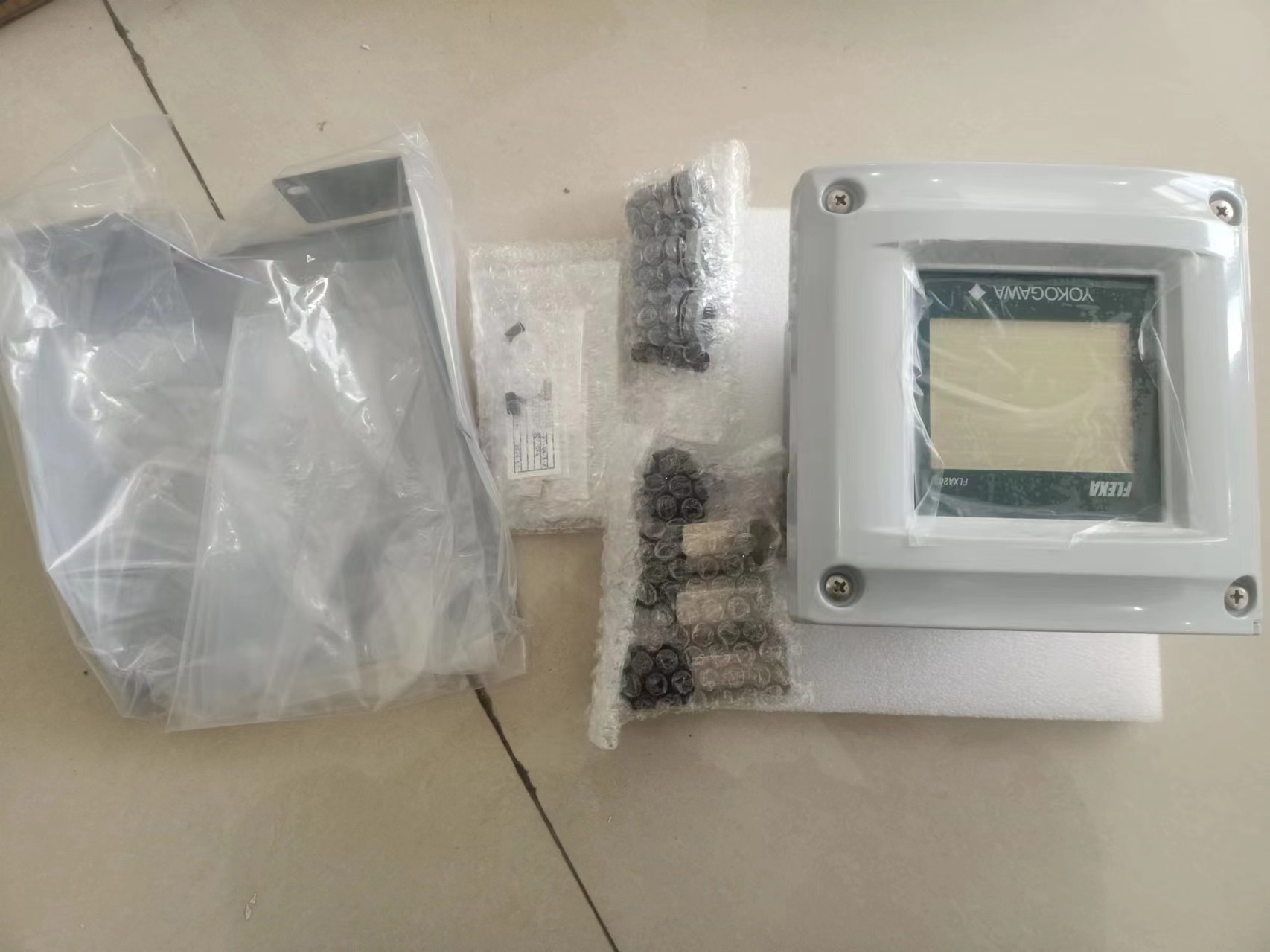

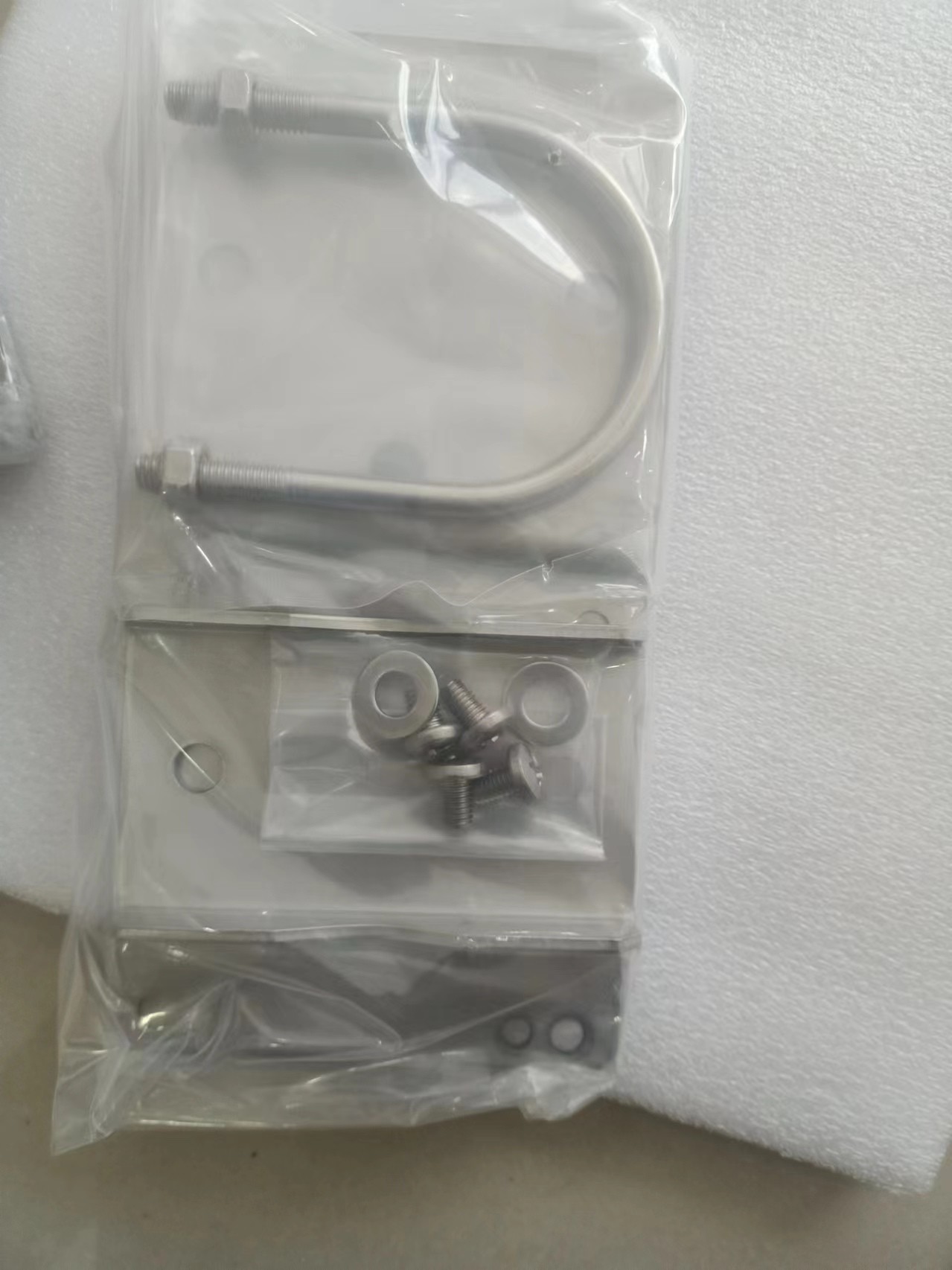

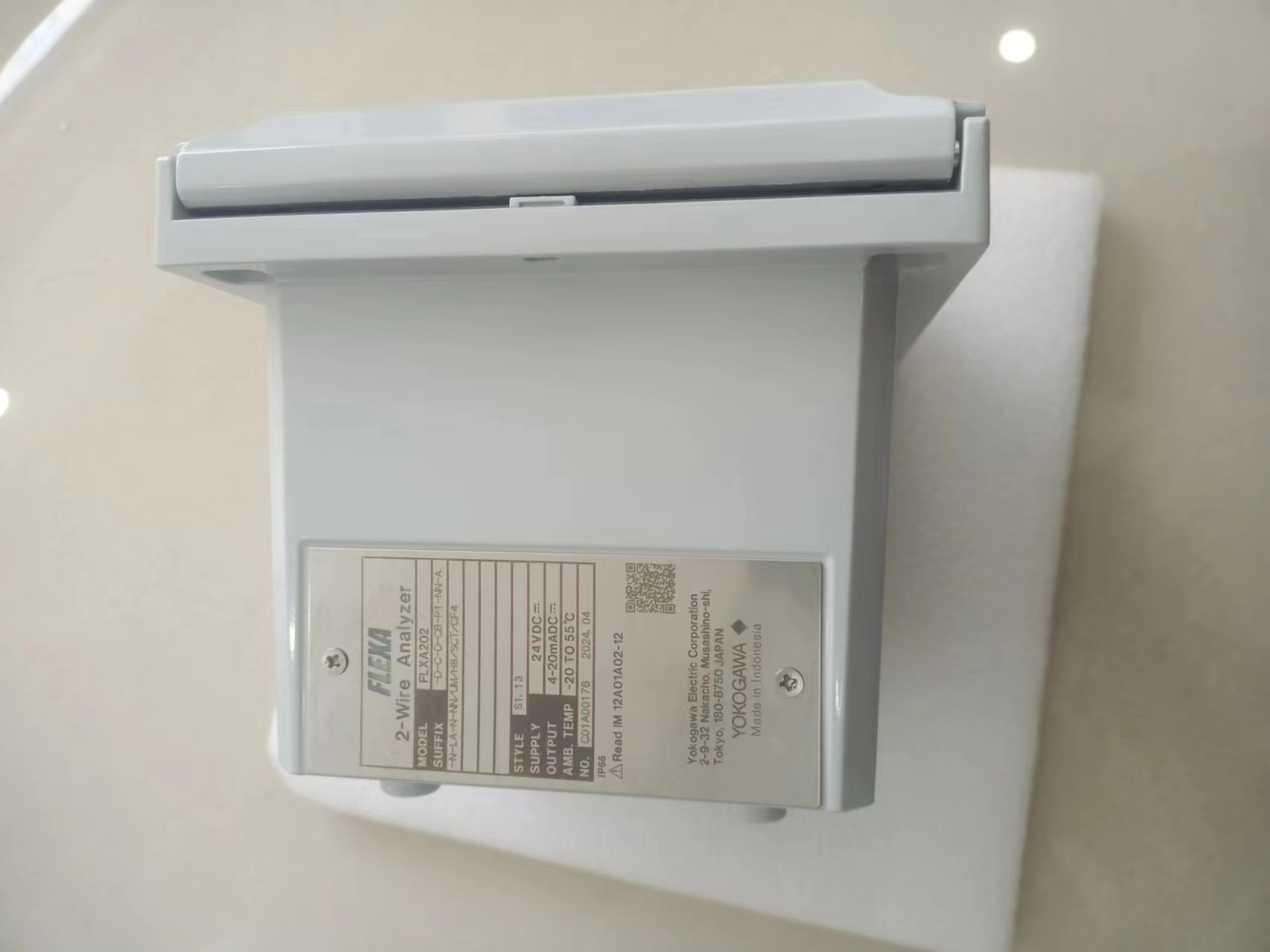

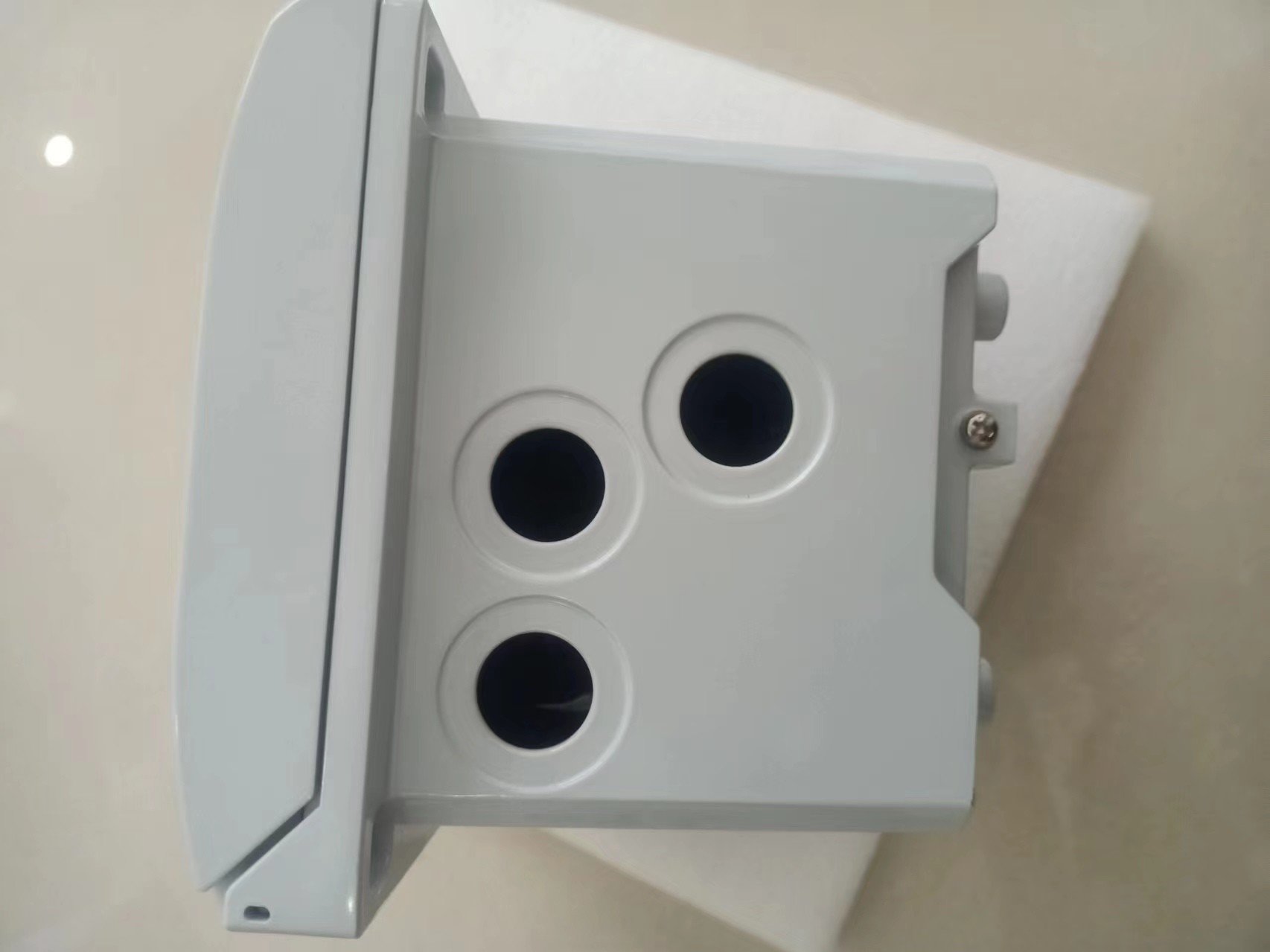

يوكوجاوا FLXA202 2-اللاسلكي قناة مزدوجة جهاز إرسال / محلل من اليابان المخصص OEM

التوصيل الحراري (ISC) ■ مواصفات المدخلات متوافقة مع سلسلة ISC40 الحراري لـ Yokogawa مع جهاز استشعار درجة الحرارة المدمج: NTC30k أو Pt1000.0 إلى 2000 ميس/سم عند درجة حرارة 25 درجة مئويةدرجة الحرارة: -20 إلى 140 درجة مئوية طول الكابل: ما يصل إلى 60 متر طول الكابل الثابت للمستشعر + كابل التمديد WF10 ((J).يمكن ضبط تأثير الكابل عن طريق القيام AIR CAL مع الكابل متصلة إلى خلية جافة■ نطاق الإخراج التوصيل: الحد الأدنى لفترة: 100 μS / cm الحد الأقصى لفترة: 2000 mS / cm (حد أقصى 90٪ قمع الصفر) درجة الحرارة: الحد الأدنى لفترة 25 oC الحد الأقصى.فترة 160 درجة مئوية ■ الأداء (الدقة) (يتم التعبير عن المواصفات باستخدام مدخلات محاكاة) (تتراوح نطاق الإخراج من 0-100 μS/cm أو أكثر) التوصيل: خطية: ±(0.4٪ F.S. + 0.3 μS/cm) التكرار: ±(0.4٪ F.S. + 0.3 μS/cm) درجة الحرارة: ±0.3 oC استجابة الخطوة:90٪ (< عقدين) في 8 ثواني: "F.S". تعني القيمة القصوى لإعداد مخرج المحلل. 2-4. الأكسجين المحلول (DO) ■ مواصفات المدخلات FLXA202 يقبل مخرجات من أجهزة استشعار الأكسجين المحلول مغطاة بالغشاء.يمكن لهذه أجهزة الاستشعار أن تكون من النوع الغالفاني، حيث أن المستشعر يولد فولتاج القيادة الخاص به أو نوع Polarographic ، حيث يستخدم المستشعر فولتاج القيادة الخارجي من المحول.نطاق الإدخال من 0 إلى 50 ميكرو أيه للمستشعرات الغالفانية و 0 إلى 1 ميكرو أيه للمستشعرات القطبيةلتعويض درجة الحرارة ، يقبل FLXA202 عناصر Pt1000 (أجهزة استشعار DO30) و NTC22k (أجهزة استشعار OXYFERM و OXYGOLD). ■ نطاق المدخلات أجهزة استشعار DO30: الأكسجين المذاب: 0 إلى 50 ملغ / لتر (ppm) درجة الحرارة:-20 إلى 150 درجة مئوية ملاحظة: درجة حرارة العملية لـ DO30 هي 0 إلى 40 درجة مئوية أجهزة استشعار هاملتون: Oxyferm: نطاق القياس: 10 ppb إلى 40 ppm نطاق الحرارة: 0 إلى 130 درجة مئوية Oxygold G: نطاق القياس:2ppb إلى 40ppm نطاق الحرارة: 0 إلى 130 درجة مئوية الذهب الأكسيد B: نطاق القياس: 8ppb إلى 40ppm نطاق الحرارة: 0 إلى 100 درجة مئوية ■ نطاق الإخراج تركيز DO: mg/l (ppm): min.: 1 mg/l (ppm) max.: 50 mg/l (ppm) ppb: min.: 1 ppb max.:9999 ppb % الشبع: الحد الأدنى: 10 ٪ الحد الأقصى: 600 ٪ درجة الحرارة: الحد الأدنى لفترة 25 درجة مئوية الحد الأقصى لفترة 170 درجة مئوية ■ الأداء (الدقة) (يتم التعبير عن المواصفات باستخدام مدخلات محاكاة) الأداء في وضع ppm: خطية: ± 0.05 ppm أو ±0.8٪ F.S. ، أيهما أكبر التكرارية: ±0.05 ppm أو ±0.8٪ F.S. ، أيهما أكبر الدقة: ±0.05 ppm أو ±0.8٪ F.S. ، أيهما أكبر الأداء في وضع ppb: خطية: ±1 ppb أو ±0.8% F.S ، أيهما أكبر التكرارية: ± 1 ppb أو ± 0.8% F.S ، أيهما أكبر الدقة: ± 1 ppb أو ± 0.8% F.S ، أيهما أكبر خطية درجة الحرارة: ± 0.3 oC التكرارية: ± 0.1 oC الدقة:± 0.3 درجة مئوية ملاحظة: "FS" تعني القيمة القصوى لإعداد مخرج المحلل. 2-5. pH/Oxidation-reduction Potential (pH/ORP) مع جهاز استشعار رقمي،مستشعر FU20F pH/ORP SENCOM ■ مواصفات المدخلات الاتصال الرقمي ثنائي الاتجاه (RS-485) بين FU20F و FLXA202 ■ نطاق المدخلات (اعتمادًا على FU20F) pH: 0 إلى 14 pH ORP: -1500 إلى 1500 mV rH: 0 إلى 100 rH درجة الحرارة: -10 إلى 105 oC ■ نطاق الناتج pH: min. span 1 pH max. span 20 pH ORP: min. span 100 mV max. span 3000 mV rH: min. span 2 rH max.100 rH درجة حرارة: الحد الأدنى 25 درجة مئوية الحد الأقصى 170 درجة مئوية فبراير 02, 2016-00 4 جميع الحقوق محجوزة. حقوق الطبع والنشر © 2015, شركة يوكوجاوا الكهربائية GS 12A01A03-01EN 3. الكهربائية ■ إشارة الخروج العامة:مخرج واحد من 4-20 mA DC Note: التسامح: ±0.02 mA الاتصالات الرقمية HART ثنائية الاتجاه ، متراكبة على إشارة mA (4-20mA) وظيفة الإخراج: خطية أو غير خطية (جدول 21 خطوة) وظيفة الحرق:(NAMUR 43 باستثناء ISC) بدون HART/PH201G: إلى أسفل: 3.6 mA (الإشارة: 3.8 إلى 20.5 mA لـ pH/ORP و SC و DO) (الإشارة: 3.9 إلى 20.5 mA لـ ISC) إلى أعلى: 22 mA مع HART / PH201G: إلى أسفل: 3.6 mA لـ pH/ORP و SC و DO إلى أسفل: 3.9 mA لـ ISC (الإشارة: 3.8 إلى 20.5 mA لـ pH/ORP، SC و DO) (الإشارة: 3.9 إلى 20.5 mA لISC) إلى: 22mA ■ إمدادات الطاقة نظام مدعوم بنظام حلقة 24 فولت متواصلة الأسمي واحد (1) وحدة الاستشعار (1 مدخل): 16 إلى 40 فولت متواصل (لـ pH / ORP (المستشعر التشابهي) ،SC و DO) 17 إلى 40 فولت DC (لـ ISC) 21 إلى 40 فولت DC (للمستشعر pH / ORP SENCOM) اثنين (2) وحدات مستشعر (2 مدخلات): 22.8 إلى 40 فولت متزامن (للمستشعر التناسلي) ، SC و DO) ملاحظة: عندما يتم استخدام FLXA202 في الوضع المتعدد للخفض من الاتصالات HART ، يتم تغيير إشارة الإخراج من 12.من 5 مآ DC إلى 4 مآ DC بعد تشغيل الطاقة مباشرةيجب توفير طاقة كافية للأدوات. الشكل 1 إمدادات الجهد ومقاومة الحمل لـ pH/ORP (المستشعر التناظري)SC و DO الشكل 2 جهد الإمداد ومقاومة الحمل لمستشعر ISC و pH / ORP SENCOM Feb. 02, 2016-00 ● أقصى مقاومة للحمل pH/ORP (أجهزة الاستشعار التناظرية) ، SC و DO: الرجوع إلى الشكل 1. ISC و pH/ORP جهاز الاستشعار SENCOM: الرجوع إلى الشكل 2. ■ شاشة LCD مع شاشة تعمل باللمس: أسود / أبيض:213 × 160 بكسل تعديل التباين متاح على شاشة اللمس لغة الرسالة: 12 (الإنجليزية والصينية والتشيكية والفرنسية والألمانية والإيطالية واليابانية والكورية والبولندية والبرتغالية والروسية والإسبانية) تحليل واحد لديه جميع اللغات 12. ملاحظة:وصف لخيار من اللغات وأسماء اللغات مكتوبة باللغة الإنجليزية. ملاحظة: فقط الأبجدية والرقمية الإنجليزية متاحة لعدد العلامة، وصف إضافي لكل قيمة على شاشة العرض وكلمات المرور. ملاحظة: فقط لغة الرسالة على الشاشة،توفر 12 لغة.4 الميكانيكية وغيرها ■ غلاف، غطاء: • سبيكة الألومنيوم المصبوب + طلاء البوكسي • سبيكة الألومنيوم المصبوب + طلاء اليريثان • سبيكة الألومنيوم المصبوب + طلاء مضاد للتآكل عالي اللون:الحماية الرمادية الفضية: IP66 (باستثناء كندا) ، النوع 4X (باستثناء كندا) ، النوع 3S / 4X (كندا) ■ كابل ومحطة حجم الكابل: القطر الخارجي: 6 إلى 12 مم (مناسبة للكابل M20) حجم المسمار النهائي:M4 عزم الدوران من المسمار: 1.2 N•m محطة سلكية: يمكن استخدام محطة الدبوس، محطة الحلقة ومحطة البوسة لمحطات إمدادات الطاقة للمحلل ومحطات أجهزة الاستشعار. محطة التربة: يجب استخدام محطة الحلقة.محطة الدبوس: قطر الدبوس: ما يصل إلى 1.9 ملم حلقة وخرطوم البراغي: عرض: ما يصل إلى 7.8 ملم ■ دخول الكابل 3 ثقوب، M20 غدة الكابل x 3 أجزاءولكن لم يتم تجميعها في المحلل. ■ تركيب أجهزة تركيب (اختياري): • مجموعة تركيب عالمية (ملاحظة) • أجهزة تركيب الأنابيب والجدرانهذه المجموعة تحتوي على الأجهزة لتركيب الأنابيب والجدران والأجهزة لتركيب اللوحاتالقلنسوة (خيار):• الفولاذ المقاوم للصدأ • الفولاذ المقاوم للصدأ مع غطاء اليوريثان • الفولاذ المقاوم للصدأ مع غطاء إيبوكسي، يتم تسليم لوحة العلامة التي مكتوب عليها رقم العلامة مع المحلل. لوحة العلامة هي نوع معلق. 250 600 1000 0 18 24.7 فولت - 11.5 0.022 R = 1295 1617 22.8 40 قياس الجهد (V) 2 أجهزة استشعار مقاومة الحمل (Ω) نطاق الاتصال الرقمي (HART) 250 304 600 516 1000 0 18 24.7 V - 11.5 0.022 R = 1295 17 22.86 40 باستثناء SENCOM الجهد (V) مقاومة الحمل (Ω) نطاق الاتصال الرقمي (HART) 18.2 21 5 جميع الحقوق محجوزة. حقوق الطبع والنشر © 2015,شركة يوكوجاوا الكهربائية GS 12A01A03-01EN ■ محول قناة باستخدام محول اختياري • G1/2 (كمية: 3) • 1/2NPT (كمية: 3) • M20 x 1.5 (كمية: 3) يتم تسليم هذه المكيفات القناة مع محلل، ولكن لم يتم تجميعها في المحلل.■ حجم الحجرة 165 × 165 × 155 ملم (W × H × D) (بدون غدة الكابل) ■ الوزن تقريبًا. 2.5 كجم ■ درجة حرارة التشغيل المحيطة -20 إلى +55 درجة مئوية ■ درجة حرارة التخزين -30 إلى +70 درجة مئوية ■ رطوبة 10 إلى 90٪ RH عند 40 درجة مئوية (غير مكثفة) ■ الوثيقةنسخة ورقية: دليل بدء التشغيل مكتوب باللغة الإنجليزية Start-up Manual written in English User's Manual written in English Safety Regulations Manual for European region written in 25 languages General Specifications written in English Technical Information for HART Communication written in English User Setting Table of 5 kinds of measurement/sensor type written in English ■ Regulatory Compliance Safety: UL 61010-1 UL 61010-2-030 CAN/CSA-C22.2 رقم 61010-1 CAN/CSA-C22.2 رقم 61010-2-030 EN 61010-1 EN 61010-2-030 EMC: EN 61326-1 الفئة A ،الجدول 2 (للاستخدام في المواقع الصناعية) EN 61326-2-3 AS/NZS CISPR11 RCM: EN 55011 الفئة A، المجموعة 1 كوريا معيار الامتثال الكهرومغناطيسي الفئة A 한국 전자파적합성 기준 ارتفاع التثبيت: 2000 متر أو أقل الفئة على أساس IEC 61010:I (الملاحظة 1) درجة التلوث على أساس IEC 61010: 2 (ملاحظة 2) الملاحظة 1: فئة التثبيت، تسمى فئة الفولتاج الزائد، تحدد فولتاج مقاومة النبض.جهاز إرسال سلكي) يستخدم للاتصال بالدوائر التي تتخذ فيها تدابير للحد من الإفراط في الجهد إلى مستوى منخفض بشكل مناسبملاحظة 2: درجة التلوث تشير إلى درجة وجود مواد صلبة أو سائلة أو غازية أو إدراجات أخرى قد تقلل من القوة الكهربائية. درجة 2 هي البيئة الداخلية العادية.السلامة الداخلية وغير الحارقة: -CB، -CD، -DD): ATEX موافقة السلامة الداخلية المعيار المعمول به الغلاف الجوي المتفجر EN 60079-0:2012/A11: 2013 المعدات - المتطلبات العامة EN 60079-11:2012 حماية المعدات عن طريق السلامة الداخلية نوع الحماية II 1 G Ex ia IIC T4 Ga Group: الفئة الثانية: 1G T4: لدرجة الحرارة المحيطة: 20 إلى 55 درجة مئوية ضغط الغلاف الجوي: 80kPa (0.8bar) إلى 110kPa (1.1bar) IECEx موافقة السلامة الداخلية المعيار المطبق IEC 60079-0: 2011 الجزء 0:المعدات - المتطلبات العامة IEC 60079-11: 2011 الجزء 11: حماية المعدات من خلال السلامة الداخلية نوع الحماية Ex ia IIC T4 Ga T4: لدرجة الحرارة المحيطة: 20 إلى 55 درجة مئوية ضغط الغلاف الجوي: 80kPa (0.8bar) إلى 110kPa (1.1بار) FM السلامة الداخلية والموافقة غير المحفزة المعيار المعمول به الفئة-3600: معيار الموافقة لعام 2011 للمعدات الكهربائية المستخدمة في الأماكن الخطرة (المصنفة) المتطلبات العامة الفئة-3610:معايير التصنيف لعام 2010 للأجهزة الآمنة بطبيعتها والأجهزة المرتبطة بها المستخدمة في الفئة Iالمواقع الخطرة (المصنفة) الفئة-3611: 2004 المعدات الكهربائية غير الحارقة المستخدمة في الفئات 1 و 2 والفئة 2 والفئة 3 والفئات 1 و 2.المواقع الخطرة (المصنفة) الفئة 3810: 2005 المعدات الكهربائية لقياس ومراقبة واستخدام المختبر ANSI/NEMA 250:2014 الحجرات للمعدات الكهربائية (حد أقصى 1000 فولت) ANSI/ISA 60079-0 2013 الجزء 0:الاحتياجات العامة ANSI/ISA 60079-11 2014 الجزء 11: حماية المعدات من خلال السلامة الجوهرية نوع الحماية الفئة I، القسم 1، المجموعات A و B و C و D (الأمان الجوهري) الفئة I، القسم 2، المجموعات A و B و C و D (غير الحارقة) الفئة Iالمنطقة 0، المجموعات الثانية والعشرون في هزة
