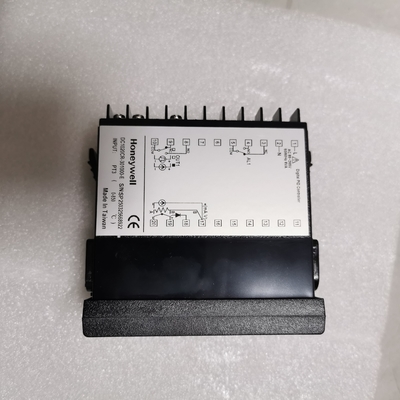

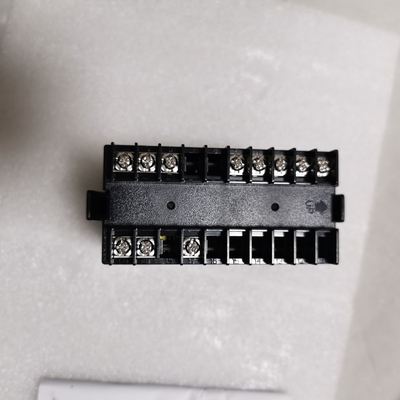

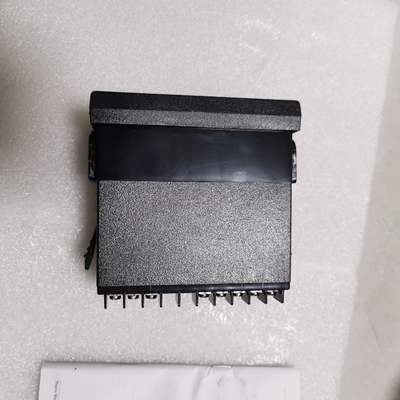

وحدة تحكم في درجة الحرارة الأصلية من هانيويل DC1040CR-70100B-E, أجهزة هانيويل DC1040CR, CT, CL, PR, PT, PL-701000, 70100B-E

DC1020 74.5 مم - 2.97 بوصة 13.5 مم 0.53 بوصة 6 مم 0.24 بوصة 86 مم 3.39 بوصة 96 مم - 3.78 بوصة 48 مم - 1.89 بوصة 60 مم - 2.36 بوصة 91 مم 3.58 بوصة 45.5 مم 1.79 بوصة 116 مم 4.57 بوصة DC1030 74.5 مم - 2.97 بوصة 13.5 مم 0.53 بوصة 6 مم 0.24 بوصة 66 مم - 2.60 بوصة 72 مم - 2.83 بوصة 72 مم - 2.83 بوصة 91 مم - 3.58 بوصة 69.55 مم 2.74 بوصة 91 مم - 3.58 بوصة 69.55 مم 2.74 بوصة الأبعاد الخارجية، فتحة اللوحة DC1040 96 مم - 3.78 بوصة 6 مم 0.24 بوصة 74.5 مم - 2.97 بوصة 13.5 مم 0.53 بوصة 116 مم - 4.57 بوصة 96 مم - 3.78 بوصة واجهة الإنسان / الرجل 116 مم - 4.57 بوصة شاشة علوية: 4 أرقام مخصصة لعرض PV. في وضع التكوين، تشير هذه الشاشة إلى قيمة المعلمة أو المعلمة المحددة. الشاشة السفلية: 4 أرقام مخصصة لعرض SP ؛ في وضع التكوين، تشير إلى اسم المعلمة. شريط الرسم البياني: يشير شريط رسم بياني مكون من 10 مصابيح LED خضراء إلى قيمة الإخراج كنسبة مئوية. مصابيح LED: OUT1: حالة الإخراج 1. OUT2: حالة الإخراج 2. AT: عندما يكون مصباح LED قيد التشغيل، يتم ضبط تلقائي للمعلمات. AL1: AL2: AL3: MAN: PRO: حالة الإنذار 1. حالة الإنذار 2. حالة الإنذار 3. قيد التشغيل إذا كنا في الوضع التلقائي. إيقاف التشغيل إذا كان الوضع يدويًا. يومض عند تشغيل برنامج. قيد التشغيل باستمرار عند تعليق برنامج. إيقاف التشغيل عند عدم تشغيل أي برنامج. 90 مم 3.54 بوصة 90 مم 3.54 بوصة يتيح SET التغيير من معلمة إلى أخرى. يمنح الضغط عليه لمدة 5 ثوانٍ الوصول إلى مستوى التكوين 1 (معلمات PID + قفل الجهاز). يمنح الضغط المتزامن لمدة 5 ثوانٍ على السهم الأيسر و SET الوصول إلى مستوى التكوين 2 (نوع الإدخال، الإنذارات، حدود SP، معايرة المجال، معلمات الاتصال، …). يسمح A / M بالتبديل من تلقائي إلى يدوي. يؤدي الضغط على هذا المفتاح إلى تقليل المعلمة أو الرقم الذي يتم تعديله. عند تعديل معلمة، يسمح الضغط على هذا المفتاح بتغيير الرقم المراد تعديله. يؤدي الضغط على هذا المفتاح إلى زيادة المعلمة أو الرقم الذي يتم تعديله. 6 51-52-03-33 08/03 51-52-03-33 08/03 7 دليل اختيار النموذج • حدد رقم المفتاح المطلوب. • قم بإجراء تحديد واحد لكل منها من الجداول من الأول إلى الثالث. القياس والتحكم الصناعي شركة Honeywell Inc. اليابان: العمليات الصناعية طوكيو، 4-28-1 Nishi-Rokugo Othu-ku، طوكيو 144، اليابان، آسيا: شركة Honeywell Asia Pacific Inc.، الغرفة 3213-3225، مركز Sun Hung Kai، رقم 30 Harbour Road، Wanchai، هونغ كونغ
