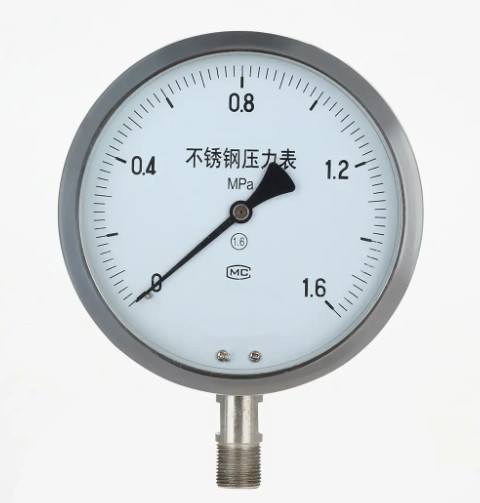

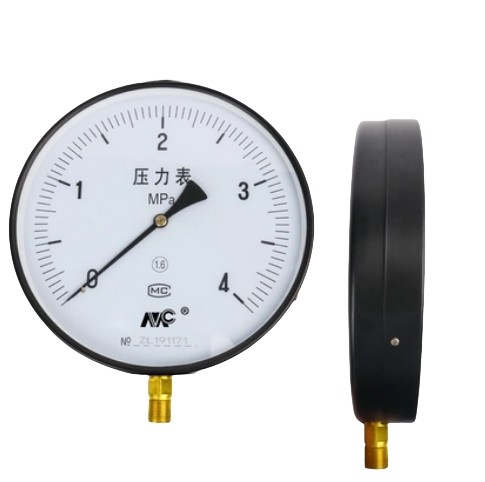

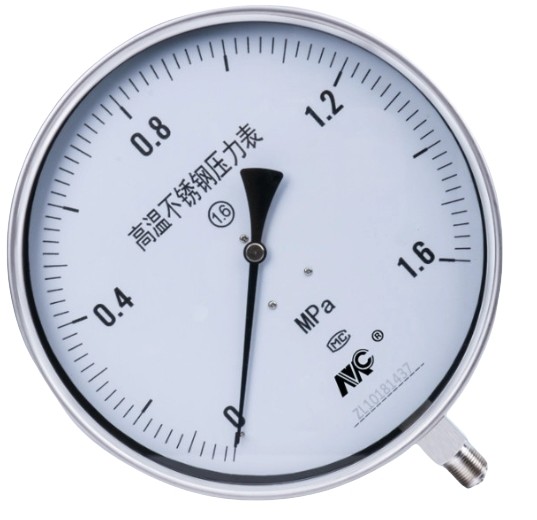

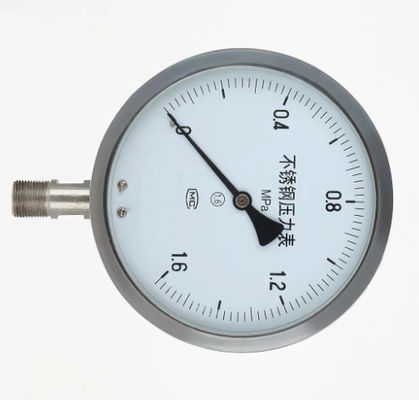

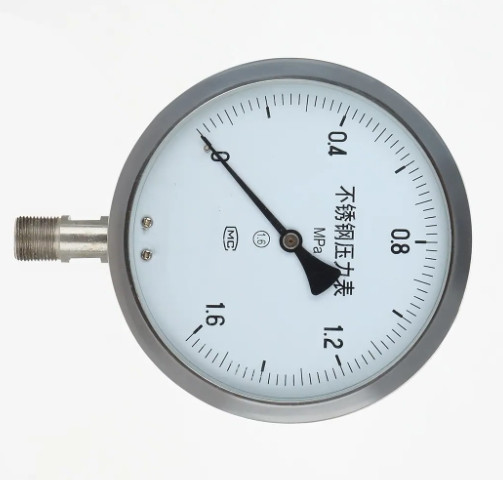

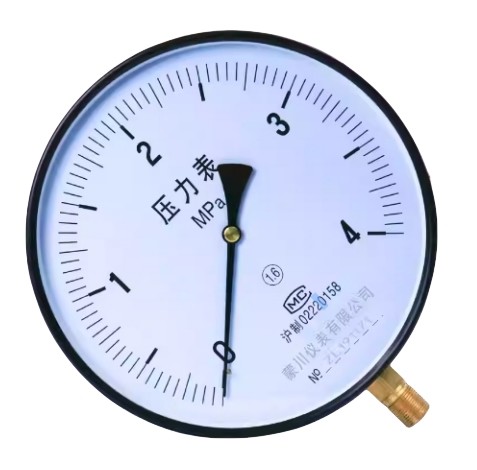

مقياس ضغط تفاضلي MC Y250BF 0-60 ميجا باسكال للزيت والماء والهواء

مصنوعة من الصين MC 1.6 -40-180 °C مقياس الضغط السلبي Y250BF باستخدام في مياه الغاز النفطي

مقدمة

مقياس الضغط (الاسم الإنجليزي: ضغط المقياس) يشير إلى العنصر المرن كعنصر حساس وقياس وتعليمات أعلى من مقياس الضغط البيئي ، والتطبيق الواسع النطاق ،في جميع مجالات العمليات الصناعية والبحثفي شبكة أنابيب الحرارة ، يمكن رؤية نقل النفط والغاز ، وإمدادات المياه ، ونظام إمدادات الغاز ، ومتجر صيانة المركبات ، وما إلى ذلك في كل مكان.وخاصة في عملية التحكم في العمليات الصناعية وقياس التكنولوجيا، بسبب المرونة من جهاز قياس الضغط الميكانيكي جهاز الاستشعار لديه قوة ميكانيكية عالية والإنتاج هو مريح الانتظار لميزة، جعل جهاز قياس الضغط الميكانيكي يستخدم على نطاق واسع.

التوضيح

مبدأ العمل

مقياس الضغط حسب العنصر الحساس داخل الجدول (أنابيب بوردون، النفخات، النفخات) للتشوهات المرنة،مرة أخرى عن طريق آلية التحويل من الحركة في الجدول سوف الضغط تشوه إلى مؤشر، دوران المؤشر لعرض الضغط.

الهيكل الرئيسي

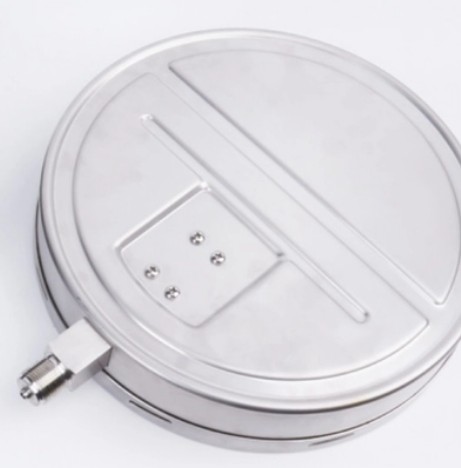

ثقب التفريغ: إذا أنتجت انفجار أنبوب بوردون في حالات الطوارئ، الضغط الداخلي لإطلاق من خلال ثقب التفريغ إلى العالم الخارجي، لمنع انفجار لوحة الزجاج. ملاحظة:من أجل الحفاظ على الأداء الطبيعي لثقب التفريغ، تحتاج إلى أن تكون في الجزء الخلفي من الطاولة لتخصيص مساحة 10 ملم على الأقل، فإنها لا يمكن أن تتحول أو تفيض السد.المؤشر: بالإضافة إلى المؤشر القياسي، مؤشر آخر هو اختياري.اللوح الزجاجي:بالإضافة إلى الزجاج القياسي، الزجاج الخاص الآخر، مثل الزجاج المقاوم، الزجاج العاكس اختياري. تصنيف الأداء: العادي (القياسية) ، البخار مع العادي (م) ، نوع مقاوم للحرارة (ه) ،المقاومة للاهتزاز (V) البخار مع الاهتزاز (MV) المقاومة للحرارة للاهتزاز (HV) التعامل: زيت محظور / CAI في تصنيع معالجة المياه لإزالة بقايا في سائل الماء أو الزيت.A محدد: يجب تحديد لون الغلاف الخارجي بالإضافة إلى اللون القياسي.صمام الوقود (اختياري): من أجل تقليل الضغط المتقلب، يتم تثبيت صمام الوقود في ضغط الدخول.

استخدمي الاهتمام

1، يجب أن تكون الأداة مثبتة عموديا: 17 ملم يجب أن تستخدم عندما المفتاح الاصطناعي لتشديد، يجب أن لا تكون قوية حالة التواء؛ يجب تجنب لمس عند النقل

2، أداة استخدام مناسبة في درجة حرارة المحيط من 25-55 درجة مئوية ؛

3استخدام بيئة العمل تردد الاهتزاز < 25 هرتز ، والتي لا تزيد عن 1 ملم ؛12000一.

4، استخدام درجة حرارة البيئة الصينية مرتفعة جدا، مما يشير إلى قيمة الأداة لا تعود إلى الصفر أو تظهر، مما يشير إلى خطأ يمكن أن تقطع فتح الوضع العلوي الختم سدادة المطاط،تجعل ضوء الجهاز والغلاف الجوي مترابطة

5يجب أن تكون النطاق المستخدم للمعدات بين الحد الأعلى من 1/3 ~ 213 ؛

6، في قياس الوسيط التآكل، يمكن لوسيط التبلور، والوسيط اللزجة أكبر يجب إضافة جهاز العزل،مقياس الضغط (الشكل 5)

7، يجب أن يكون جهاز التحقق بانتظام (على الأقل مرة واحدة كل ثلاثة أشهر) ، إذا اكتشف العيب يجب إصلاحها على وجه السرعة ؛

8، الجهاز من تاريخ التسليم، إذا وجدت نصف سنة في ظل ظروف التخزين العادية من الاستخدام فشل أو تلف بسبب سوء الجودة، من قبل الشركة المسؤولة عن إصلاح أو استبدال؛

9، تحتاج إلى جهاز قياس من الوسيط التآكل، يجب أن يشير إلى هذا الشرط عند الطلب.

مقياس الضغط في جميع العمليات الصناعية تقريباً والبحوث العلمية في شبكة أنابيب الحرارة ونقل النفط والغازالخ يمكن رؤيتها في كل مكانخاصة في عملية التحكم في العمليات الصناعية وتقييم التكنولوجيا،نظرا لمرونة جهاز قياس الضغط الميكانيكي جهاز استشعار لديه قوة ميكانيكية عالية والإنتاج هو مريح الانتظار لخصائص، جعل مقياس الضغط الميكانيكي يستخدم على نطاق واسع.

مبدأ الاختيار

1، اختيار النوع

يجب أن يلبي اختيار نوع الجهاز متطلبات العملية. سواء كنت بحاجة مثل ناقل التحويل عن بعد، التسجيل التلقائي، أو الشرطة؛طبيعة الوسط المقاس (مثل درجة حرارة الحجم المتوسط المقاس)، اللزوجة، والتآكل، درجة التلطيف، ما إذا كان قابلاً للاشتعال والانفجار، الخ) يتم طرح متطلبات خاصة للأداة، الظروف البيئية في الموقع (مثل الرطوبة، درجة الحرارة،كثافة المجال المغناطيسي، الاهتزازات، الخ) لمختلف أنواع الأدوات والمتطلبات، الخ.ولذلك يتم اختيار أنواع الجهاز بشكل صحيح وفقا للمتطلبات التقنية هو ضمان العمل العادي من الجهاز والفرضية الهامة للسلامة في الإنتاجمثل مقياس الضغط العادي لأنابيب الربيع مع سبيكة النحاس باستخدام الفولاذ سبيكة (الجهد العالي) ، ومقاييس ضغط الهيدروجين مواد أنابيب الربيع باستخدام الفولاذ الكربوني أو الفولاذ المقاوم للصدأ،لا يسمح باستخدام سبيكة النحاسبسبب الأمونيا والنحاس لإنتاج تفاعل كيميائي، سوف تنفجر، لذلك لا يمكن استخدام مقاييس الضغط العامة لقياس ضغط الأمونيا.مقياس ضغط الأكسجين مع مقياس ضغط عادي في جانب الهيكل والمواد يمكن أن تكون بالضبط نفسها، فقط الأكسجين مع مقياس ضغط الزيت يجب أن يكون محظورا. لأن النفط في نظام الأكسجين يسبب انفجار سهل.ليس مثل مقياس الضغط العادي باستخدام النفط كوسيلة عمل، ومقياس ضغط الأكسجين لتجنب التعامل مع الزيت في المخزن.يجب تنظيفها بـ تيتراكلوريد الكربون مرات عديدة قبل استخدامها، تحقق بعناية حتى لا يكون هناك زيت.

2، تحديد نطاق القياس

من أجل الحفاظ على المكون المرن يمكن أن تعمل بشكل موثوق في نطاق سلامة التشوه المرن، عند اختيار النطاق،يجب أن تبقى وفقا لحجم الضغط المقاس وتغير الضغط من سرعة، مساحة كافية، وبالتالي، يجب أن يكون الحد الأعلى من مقياس الضغط أعلى من العملية في إنتاج أقصى قيمة الضغط الممكنة.وفقًا لـ "الوائح التقنية للتصميم لمكافحة الكيماويات"، استقرار القياس ، يجب ألا يتجاوز ضغط العمل الأقصى 2/3 من القيمة القصوى العليا للقياس.يجب أن لا يتجاوز ضغط العمل الأقصى القيمة القصوى العليا لـ 1/2 المقاسعند قياس الضغط العالي، لا يجوز أن يتجاوز ضغط العمل الأقصى 3/5 من القيمة القصوى العليا للقياس، والضغط المقاس بشكل عام هو الأكثر،يجب أن تكون القيمة الصغيرة لا تقل عن 1/3 من القيمة القصوى العليا لقياس الأداة، لضمان أن أداة من علاقة خطية بين كمية الإخراج والمدخلات وفقا للمعلمات المقاسة من أقصى وأدنى أداة,لا قيمة مباشرة كأداة لقياس النطاق. نحن عند اختيار أداة على نطاق الحد، يجب أن تختار في لوائح الدولة، والسلسلة القياسية.نطاق قياس مقياس الضغط من السلسلة القياسيةالصين: 0.1-0.06015:،1.6 0 و 1 و 25، 4، 6، 10 × 10 "MPa (حيث n هو عدد صحيح طبيعي يمكن أن يكون إيجابيا أو سالبا)

3مستوى الدقة

وفقا للعملية للسماح الحد الأقصى للخطأ المطلق والصك الأكثر تشينغ المختارة، حساب الأدوات السماح الحد الأقصى المذكورة بالخطأ، هو سيء، في اللوائح من الدولة،درجة الدقة من تحديد دقة الأداةبشكل عام، يختار آلة الدقة، نتائج القياس أكثر دقة وموثوقية. ولكن لا يمكن أن نفكر، كلما ارتفعت دقة الأداة، كلما كان أفضل،لأن دقة الجهاز بشكل عامكلما زادت تكلفة التشغيل والصيانة زادت المشاكل
