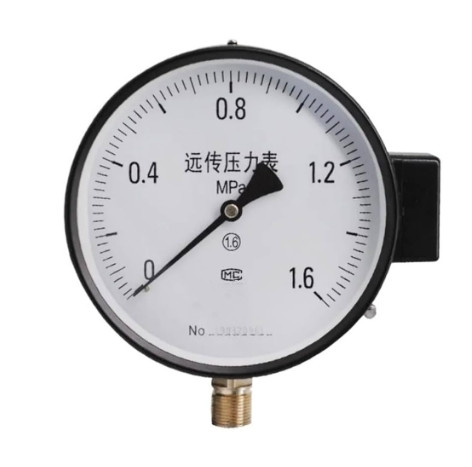

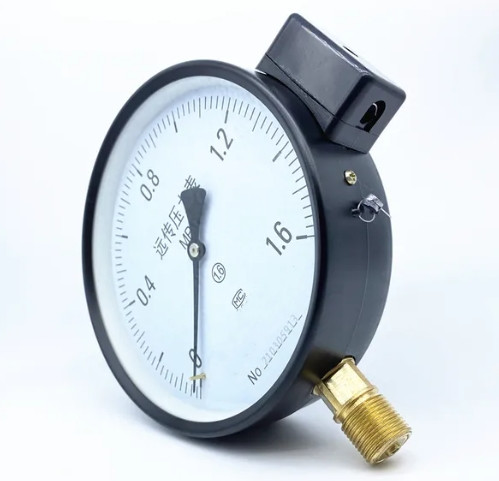

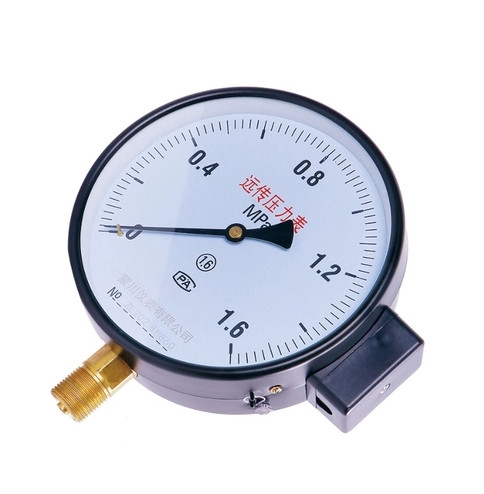

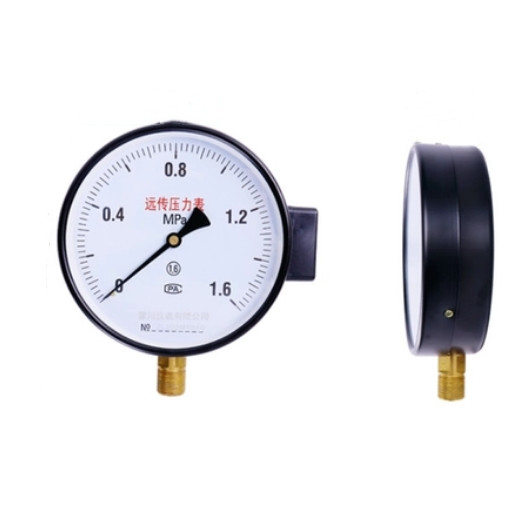

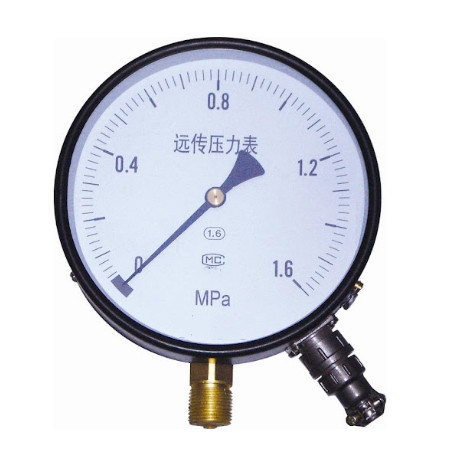

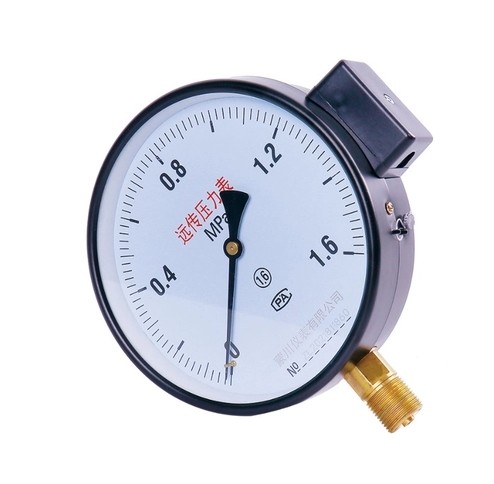

MC YTZ150 المقاومة مقياس ضغط نقل بعيد جهاز استشعار عن بعد

مقياس ضغط الإرسال عن بعد MC YTZ150، 1.6 -40-60 درجة مئوية، M20*1.5، 170*180*75، مقياس ضغط مستشعر عن بعد

مقدمة

يشير مقياس الضغط إلى أداة تستخدم المكونات المرنة كمكونات حساسة لقياس والإشارة إلى الضغط أعلى من الضغط المحيط. إنه شائع للغاية في التطبيقات. يغطي جميع العمليات الصناعية تقريبًا ومجالات البحث العلمي. يمكن رؤيته في كل مكان في مجالات شبكة أنابيب التدفئة، ونقل النفط والغاز، ونظام إمداد المياه والغاز، ومصانع ومخازن إصلاح وصيانة المركبات. خاصة في عملية التحكم في العمليات الصناعية والقياس الفني، نظرًا لأن العنصر الحساس المرن لمقياس الضغط الميكانيكي يتمتع بخصائص القوة الميكانيكية العالية والإنتاج المريح، فإن مقياس الضغط الميكانيكي يستخدم على نطاق واسع.

تخصيص

مبدأ العمل

يستخدم مقياس الضغط التشوه المرن للعناصر الحساسة (أنبوب بوردون، منفاخ، منفاخ) في الساعة، ثم يتم نقل تشوه الضغط إلى المؤشر بواسطة آلية التحويل للحركة في الساعة، مما يتسبب في دوران المؤشر لعرض الضغط.

الهيكل الرئيسي

فتحة التدفق الزائد: في حالة الطوارئ التي ينفجر فيها أنبوب بوردون، سيتم إطلاق الضغط الداخلي إلى الخارج من خلال فتحة التدفق الزائد لمنع انفجار اللوحة الزجاجية. ملاحظة: من أجل الحفاظ على الأداء الطبيعي لفتحة التدفق الزائد، يجب ترك مساحة لا تقل عن 10 مم خلف الطاولة، ولا يمكن تعديل فتحة التدفق الزائد أو سدها.
المؤشر: بالإضافة إلى المؤشرات القياسية، تتوفر أيضًا مؤشرات أخرى اختيارية.
اللوحة الزجاجية: بالإضافة إلى الزجاج القياسي، تتوفر أيضًا زجاجات أخرى ذات مواد خاصة، مثل الزجاج المقسى والزجاج غير العاكس.
تصنيف الأداء: النوع العادي (القياسي)، النوع العادي للبخار (M)، النوع المقاوم للحرارة (H)، النوع المقاوم للاهتزاز (V)، النوع المقاوم للاهتزاز للبخار (MV) النوع المقاوم للحرارة والاهتزاز (HV).
طريقة المعالجة: معالجة خالية من الزيت/الماء لإزالة الماء أو الزيت المتبقي في الجزء المبلل أثناء التصنيع.
تسمية المظهر الخارجي: يجب تحديد لون الغلاف بالإضافة إلى اللون القياسي.
صمام الخانق: من أجل تقليل الضغط النابض، يتم تثبيت صمام الخانق عند مدخل الضغط.

الاستخدام والاهتمام

1. يجب أن يكون المقياس رأسيًا: يجب استخدام مفتاح ربط 17 مم للشد أثناء التثبيت، ويجب عدم تدوير العلبة بالقوة؛ يجب تجنب الاصطدامات أثناء النقل؛
2. يجب أن تكون درجة حرارة البيئة المحيطة -25~55 درجة مئوية؛
3. تردد اهتزاز بيئة العمل أقل من 25 هرتز، والسعة لا تزيد عن 1 مم؛
4. نظرًا لارتفاع درجة الحرارة المحيطة أثناء الاستخدام، لا تعود القيمة المشار إليها للأداة إلى الصفر أو تكون القيمة المشار إليها خارج نطاق التسامح، يمكنك قطع قابس المطاط المانع للتسرب في الجزء العلوي من العلبة لجعل التجويف الداخلي للأداة يتواصل مع الغلاف الجوي؛
5. يجب أن يكون نطاق استخدام الأداة بين 1/3 و 2/3 من الحد الأعلى؛
6. يجب إضافة أجهزة العزل عند قياس الوسائط المسببة للتآكل، والوسائط التي قد تتبلور، والوسائط ذات اللزوجة العالية؛
7. يجب فحص المقياس بشكل متكرر (مرة واحدة على الأقل كل ثلاثة أشهر)، وإذا تم العثور على أي عطل، فيجب إصلاحه في الوقت المناسب؛
8. إذا تبين أن الأداة غير صالحة أو تالفة بسبب سوء جودة التصنيع في ظل ظروف التخزين والاستخدام العادية في غضون ستة أشهر من تاريخ مغادرة المصنع، ستكون الشركة مسؤولة عن الإصلاح أو الاستبدال؛
9. مطلوب أداة لقياس الوسائط المسببة للتآكل، ويجب الإشارة إلى الشروط المطلوبة عند الطلب.

يتم تصنيف مقاييس الضغط في المعيار الوطني "مقاييس الضغط العامة" GB/T1226-2001 رقم 4.1.2 وفقًا للمفاصل الملولبة وطرق التثبيت: مقاييس ضغط التركيب المباشر، مقاييس ضغط التركيب المضمن (تركيب اللوحة)، سطح ضغط التركيب المحدب (تركيب الحائط).
10. يجب أن يفي موضع تركيب مقياس الضغط بمتطلبات حالة التثبيت، ولا يجب وضع القرص أفقيًا، ويجب أن يكون ارتفاع موضع التثبيت مناسبًا للموظفين للمراقبة.
11. يجب أن تكون المسافة بين موقع تركيب مقياس الضغط ونقطة قياس الضغط قصيرة قدر الإمكان لضمان إحكام جيد وعدم وجود تسرب.
12. يجب أن يكون هناك عازل في الطرف الأمامي لمقياس الضغط المثبت؛ لتسهيل الفحص، يجب تثبيت صمام إغلاق أسفل الأداة؛ عندما تكون الوسيطة متسخة أو يوجد ضغط نبضي، يمكن استخدام المرشحات والعوازل والغاز المستقر.
