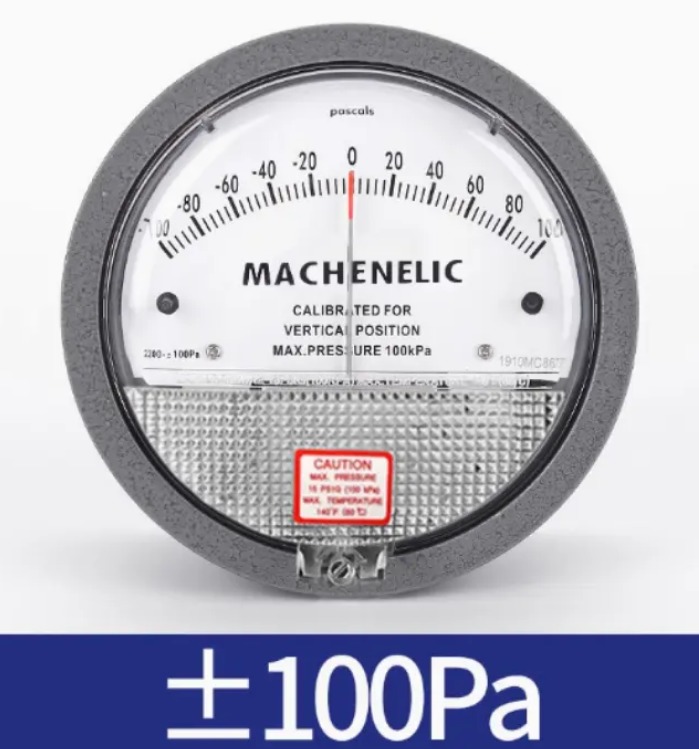

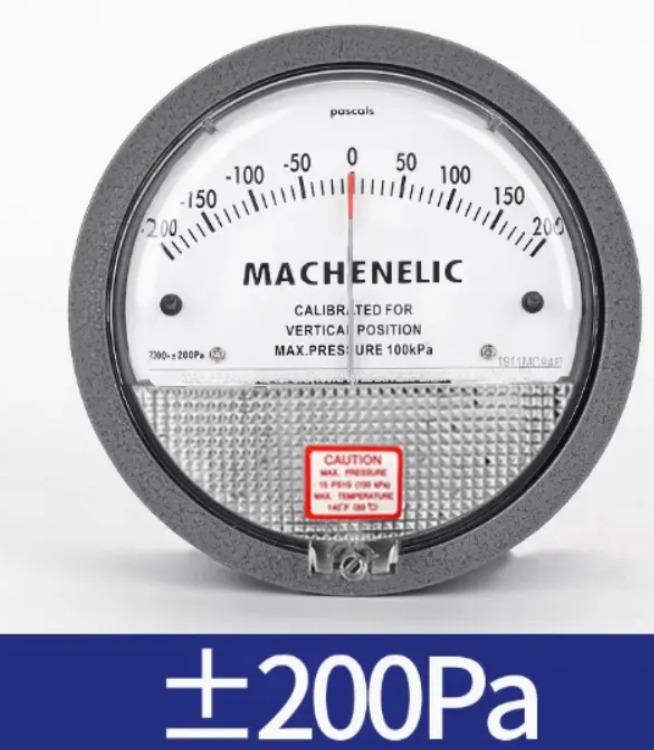

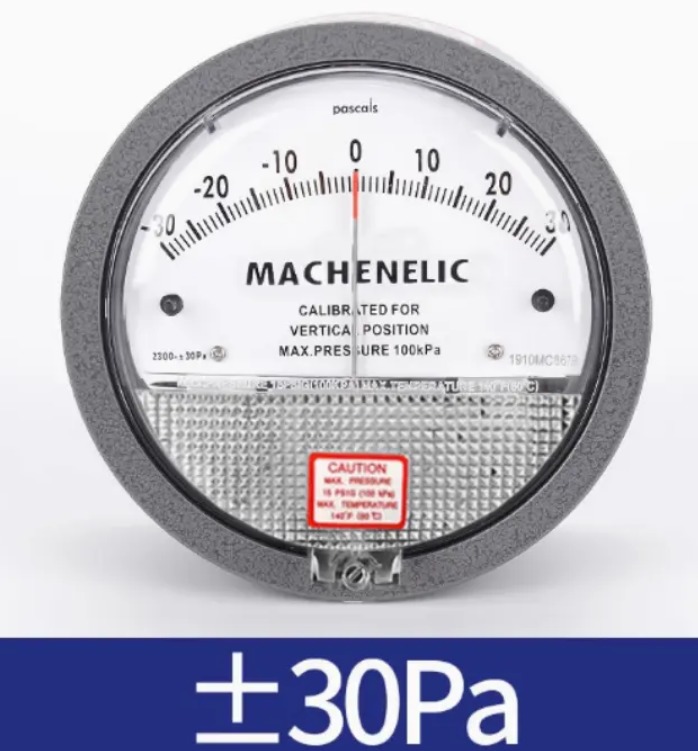

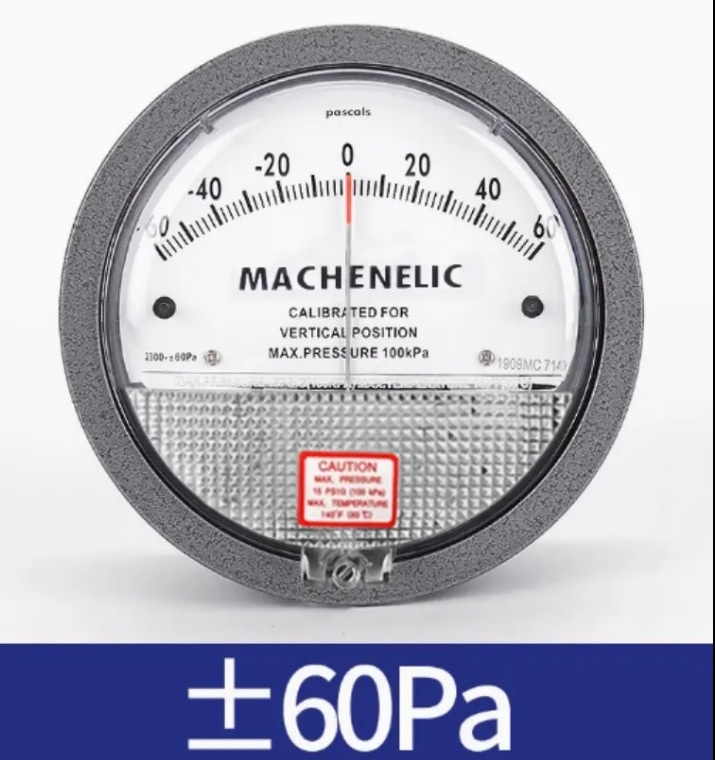

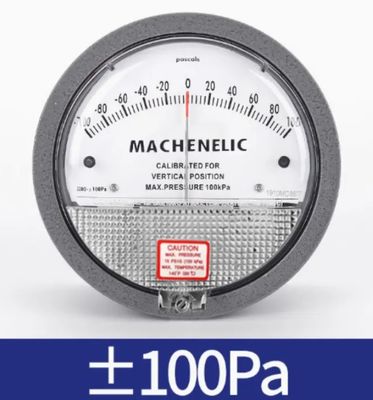

مقياس الضغط التفاضلي 2300-60 باسكال 2300-100 باسكال 2300-120 باسكال

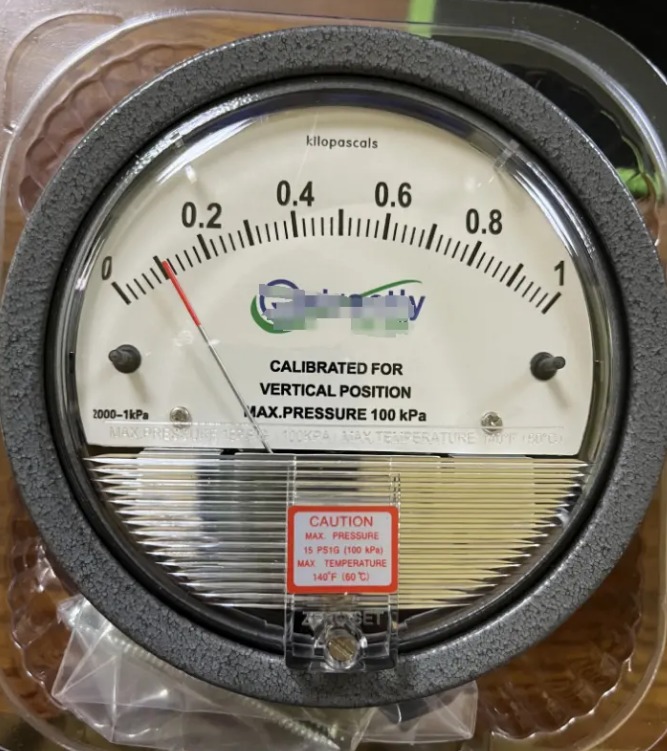

حدد Gage Magnehelic من أجل الدقة العالية-في ضمن 2 ٪ من النطاق الكامل-وللاختيار الواسع من 81 نماذج متاحة لتناسب احتياجاتك بدقة. باستخدام حركة Dwyer البسيطة ، التي لا يمكن احتكاكها ، فإنها تشير بسرعة إلى انخفاض ضغوط الغاز أو الغاز غير التآكل-سواء كانت إيجابية أو سلبية (فراغ) أو تفاضلية. يقاوم التصميم الصدمة والاهتزاز والضغط المفرط. يعد Magnehelic Gage معيار الصناعة لقياس ضغوط المروحة والمنفاخ ، ومقاومة المرشح ، وسرعة الهواء ، ومسودة الفرن ، وانخفاض الضغط عبر لوحات الفتحة ، ومستويات سائلة مع أنظمة الفقاعات والضغوط في مضخم السوائل أو أنظمة السوائل. كما أنه يتحقق من ضوابط نسبة الهواء الغاز والصمامات التلقائية ، ويراقب ضغوط الدم والجهاز التنفسي في معدات الرعاية الطبية. يوفر الحافة شفة لتركيب تدفق في لوحة. الوجه البلاستيكي الشفاف مقاوم للغاية للكسر. يوفر عرض غير مشترك للمؤشر والمقياس. المقياس الدقيق المطبوع ليثو دقيق وسهل القراءة. من السهل رؤية مؤشر حمراء من أنابيب الألومنيوم المعالجة بالحرارة. يتم تركيبه بشكل صارم على رمح الحلزوني. يتوقف المؤشر من المطاط المصبوب يمنع المؤشر الزائد دون تلف. توفر مجموعة "Wishbone" تصاعد للسيطرة ومحامل الحلزون وعمود المؤشر. المحامل مرصعة بالجواهر مثبتة على مقاومة للصدمات. توفير حركة خالية من الاحتكاك تقريبا للسلع الحلزوني. حركة مخففة مع سائل السيليكون عالي اللزوجة. يقع المسمار ضبط الصفر في مكان مريح في الغطاء البلاستيكي ، ويمكن الوصول إليه دون إزالة الغطاء. يوفر O-Ring Seal ضيق الضغط. الحلزون هو الدقة المصنوعة من سبيكة من نفاذية مغناطيسية عالية. مثبتة في محامل مرصعة بالجواهر ، يتحول بحرية ، بعد المجال المغناطيسي لتحريك المؤشر عبر المقياس. ربيع المدى المعايرة هو الفولاذ الزنبركي المسطح. السعة الصغيرة للحركة تؤكد الاتساق والحياة الطويلة. يتفاعل للضغط على الحجاب الحاجز. طول مباشر قابل للتعديل للمعايرة. يتم دعم الحجاب الحاجز المطاطي من السيليكون مع حلقة O مصبوبة بشكل متكامل بواسطة الألواح الأمامية والخلفية. إنه مغلق وختم في الموضع مع لوحة ختم وحلقة الاحتفاظ. تقتصر حركة الحجاب الحاجز لمنع الأضرار الناجمة عن الضغط الزائد. يموت مصبوب المصبوب من الألمنيوم هو الدقة والريديت المذهلة لتحمل اختبار التآكل رذاذ الملح لمدة 168 ساعة. الانتهاء من الخارج في مخبوزات رمادية داكنة المطرقة. يتم استخدام حجم حالة واحد لجميع خيارات الضغط القياسية ، ولكل من تصاعد السطح والتدفق. يتكون قابس انفجار حماية الضغط الزائد من قابس مطاطي على الخلف والذي يعمل كصمام تخفيف عن طريق إلغاء التغلب على التهوية الداخلية والتنفيس عندما يصل الضغط الزائد إلى حوالي 25 رطل / بوصة مربعة (1.7 بار). لتوفير مسار مجاني لتخفيف الضغط ، هناك أربع منصات فاصل تحافظ على 523 بوصة عند تثبيت السطح. لا تعرقل الفجوة التي تم إنشاؤها بواسطة هذه الوسادات. لا يتم استخدام قابس الانفجار في نماذج أعلى من 180 "من ضغط الماء ، أو النماذج المتوسطة أو العالية ، أو على gages التي تتطلب إيلاستومر غير السيليكون للبلاكمية. لا ينبغي استخدام قابس الانفجار كعنصر تحكم في الضغط الزائد للنظام. قد لا تزال ضغوط العرض المرتفعة تتسبب في فشل الفشل بسبب الضغط الزائد ، مما يؤدي إلى تلف الممتلكات أو الإصابة الخطيرة. يجب استخدام الممارسات الهندسية الجيدة لمنع نظامك من تجاوز التصنيفات أو أي مكون. ختم الحلقة O للغطاء يضمن سلامة الضغط في الحالة. مغناطيس الكوبالت الساماريوم المثبت في أحد طرفي النطاق يدور حول الحلزون بدون روابط ميكانيكية.
