تحليل جودة الطاقة ثلاثي المراحل

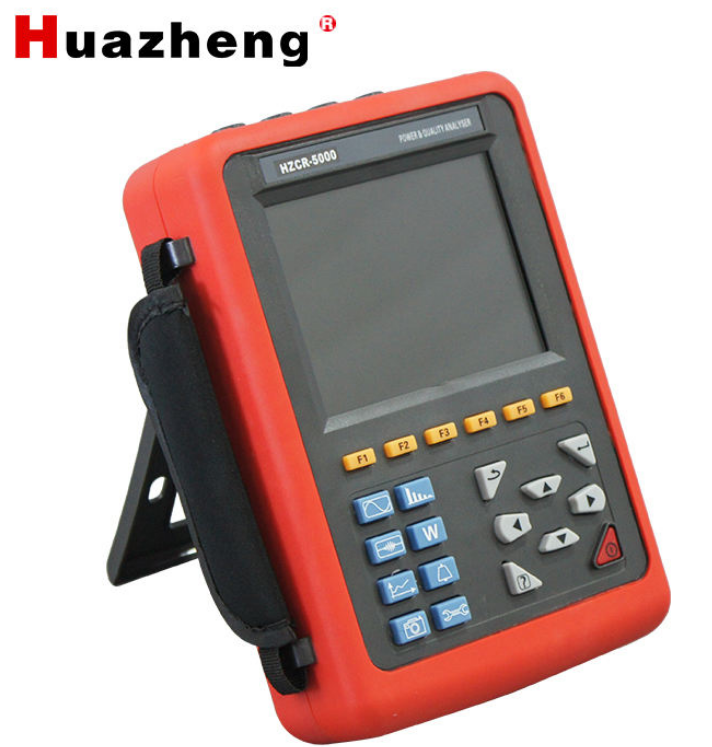

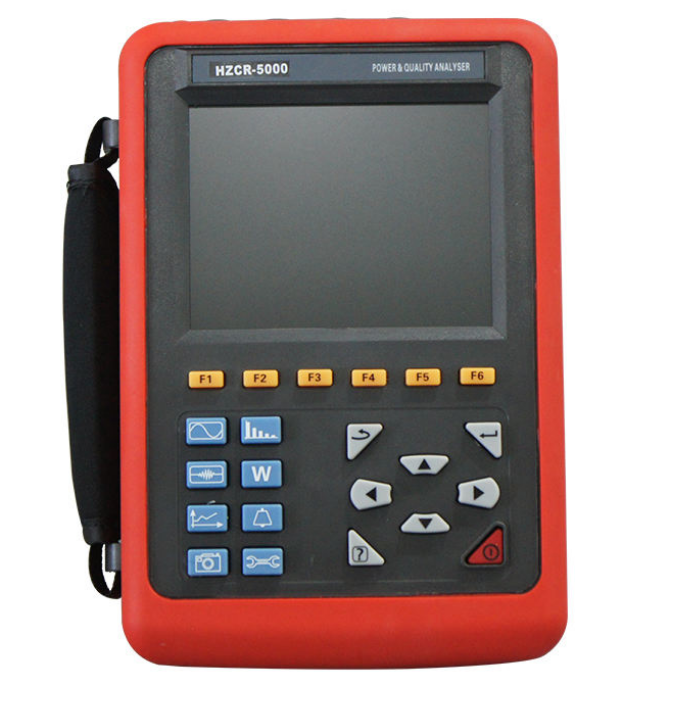

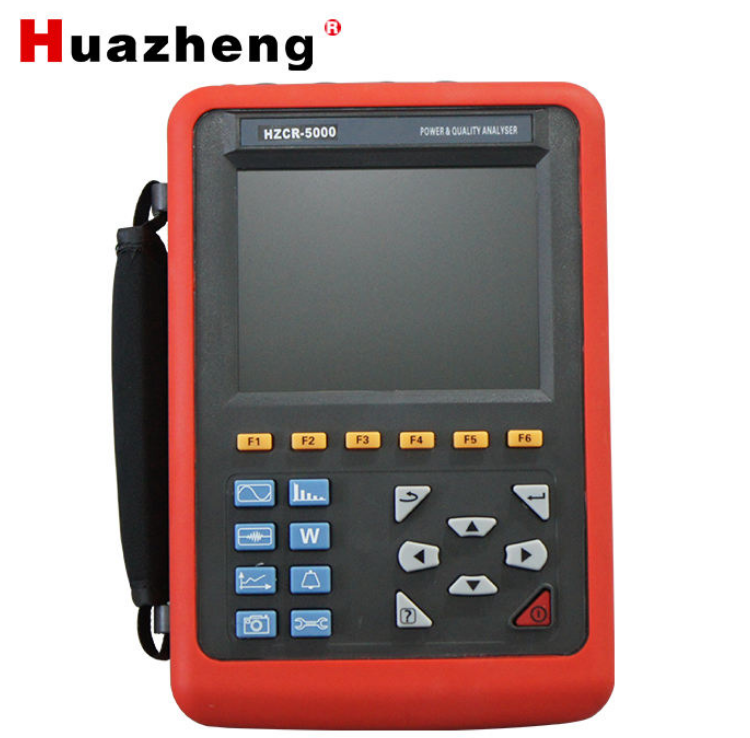

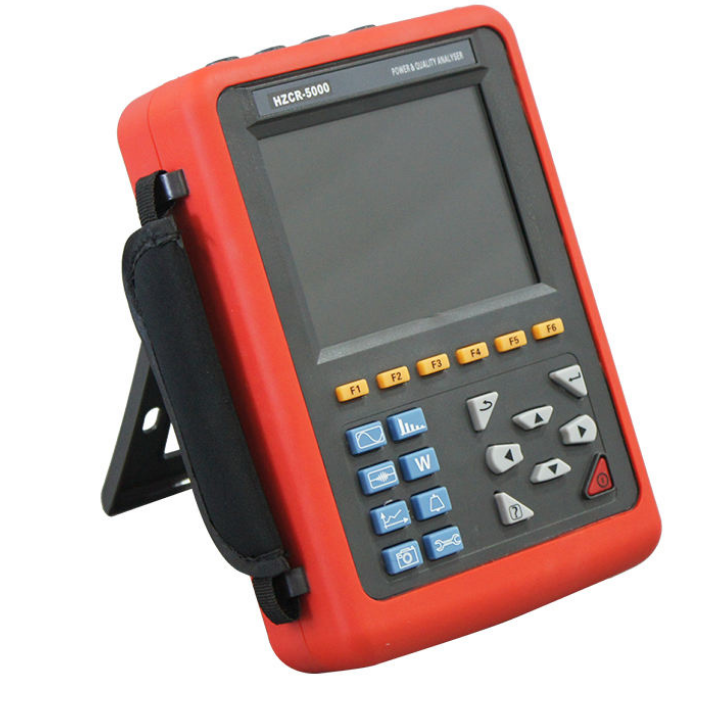

جهاز تحليل جودة الطاقة HZCR-5000 هو جهاز اختبار شامل تم تطويره بعناية من قبل شركتنا ومصمم خصيصًا للاختبار الميداني لثلاث مراحل، متعدد الوظائف وذكي، وتشغيل موجز بين الإنسان والآلة. إنه سهل الاستخدام، وشاشة LCD كبيرة، ودقة عالية، وواجهة باللغتين الصينية والإنجليزية، وهيكل غلاف مقاوم للصدمات وما إلى ذلك. يمكنه قياس التيار في وقت واحد بـ 4 قنوات (تيار ثلاثي الأطوار ABC والتيار المحايد)، والجهد بـ 4 قنوات (جهد ثلاثي الأطوار ABC وجهد الخط المحايد إلى الأرض)، والقيمة القصوى للجهد والتيار، والقيمة القصوى/الدنيا على مدى فترة زمنية، وعامل عدم التوازن ثلاثي الأطوار، ووميض الجهد القصير، وعامل K للمحول، والطاقة النشطة، والطاقة التفاعلية، والطاقة الظاهرية، وعامل القدرة وعامل القدرة للإزاحة، والطاقة النشطة، والطاقة التفاعلية، والطاقة الظاهرية، والتشوه التوافقي الكلي والتوافقيات، وما إلى ذلك؛ عرض شكل الموجة في الوقت الفعلي، ومخططات الأعمدة لنسبة التوافقيات للتيار والجهد؛ والتقاط التغيرات اللحظية في الجهد والتيار بشكل ديناميكي، ومراقبة تيار البدء، ومراقبة معلمات الطاقة وإنشاء قائمة التنبيهات، وإنشاء مخطط الاتجاه لبيانات الاختبار المسجلة لفترة طويلة.

في تطبيقات الطاقة الحالية، أصبحت معدات الطاقة الكبيرة أكثر فأكثر، وأصبح خطأ شبكة الطاقة أكثر تعقيدًا، ومع تطور الصناعة، فإنه يطرح طلبًا مرتفعًا بشكل متزايد على جودة الطاقة الكهربائية. نحن نوفر جهاز تحليل جودة الطاقة هذا لذلك، والذي يمكنك من استكشاف أخطاء نظام الطاقة المعقد بشكل أسرع وأكثر دقة، ومراقبة وصيانة معلمات جودة الطاقة بشكل أكثر شمولاً ونظامية.

يعتمد جهاز تحليل جودة الطاقة HZCR-5000 على معمارية معالج مزدوج DSP + ARM، ويستخدم DSP لجمع البيانات ومعالجة الخوارزميات، ويستخدم ARM لبروتوكول الاتصال ومعالجة واجهة الإنسان والآلة؛ يتم الحصول على الإشارات التناظرية بواسطة قطعتين AD7655 من شركة ADI. تبلغ دقة AD7655 16 بت وهي عبارة عن أخذ عينات متزامنة بـ 4 قنوات. يمكن أن تصل أعلى معدل أخذ عينات إلى 1 MSPS، لضمان دقة القناة وسلامة المعلومات، ولن تفوت أي تغييرات عابرة في الشبكة، ويمكنها اكتشاف شكل الموجة العابر الصاعد والهابط بشكل كبير، وانقطاع شكل الموجة اللحظي بشكل أكثر دقة؛ يبلغ تردد عمل DSP أكثر من 200 ميجاهرتز، ليكون قادرًا على المراقبة في الوقت المناسب لشبكة الطاقة وضبط تردد أخذ العينات ديناميكيًا لتحقيق التزامن بين تردد الطاقة وتردد أخذ العينات؛ باستخدام شاشة LCD ملونة مقاس 5.6 بوصة، بدقة 640 نقطة × 480 نقطة، مع اختلاف ألوان العرض المختلفة بين معلمات الطور، وشكل الموجة، والرسم البياني المتجهي، ونسبة التوافقيات، يمكن للمستخدم أن يفهم حالة معلمات شبكة الطاقة بشكل أكثر كفاءة وبشكل أكثر بديهية. يمكن لذاكرة الفلاش المدمجة تخزين 60 مجموعة من لقطات الشاشة في نفس الوقت، و 150 مجموعة من صور شكل الموجة العابر للجهد/التيار، و 12800 مجموعة من قائمة التنبيهات. يمكن لنموذج اكتشاف تيار البدء التقاط شكل موجة تيار البدء بشكل مستمر لمدة 100 ثانية. بطاقة ذاكرة مدمجة بسعة 2 جيجابايت لتخزين سجل منحنى الاتجاه، وتسجيل 20 معلمة في وقت واحد (يمكن الاختيار حسب الحاجة) وجمع البيانات مرة واحدة كل خمس ثوانٍ، ويمكن تخزين سجلات منحنى الاتجاه لمدة 300 يوم.

يُسمى أيضًا جهاز تحليل جودة الطاقة: جهاز تحليل جودة الطاقة الذكي ثلاثي الأطوار، وجهاز تحليل جودة الطاقة متعدد الوظائف، والذي يتزامن مع وظائف محلل التوافقيات، ومقياس الفولت أمبير للطور، وجهاز اختبار المعلمات الكهربائية. إنه يطبق على صناعة الكهرباء، والبتروكيماويات، والمعادن، والسكك الحديدية، ومؤسسات التعدين، ومؤسسات البحث العلمي، وقسم القياس.مناسب بشكل خاص للتحليل والتشخيص الشامل لجميع معلمات الجهد والتيار والطاقة والطاقة والتوافقيات والطور الكهربائية.
