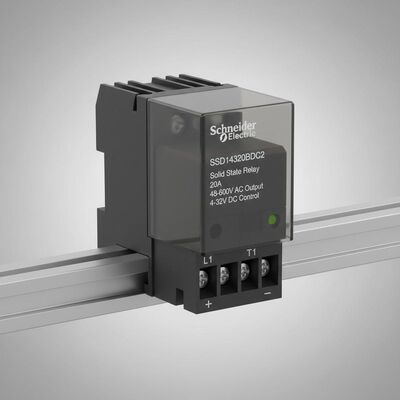

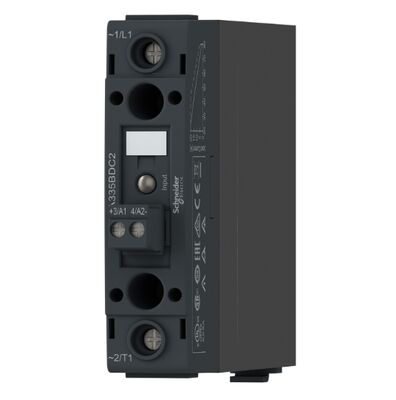

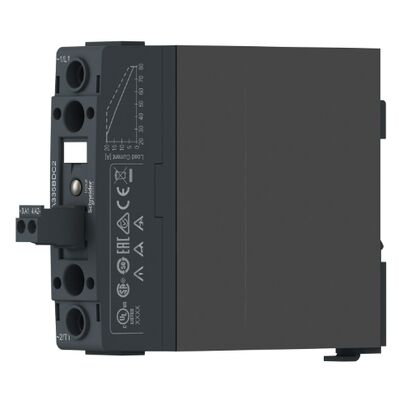

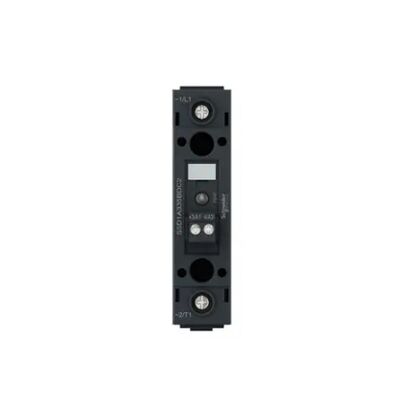

شنايدر إلكتريك SSD1A320BDC2 رلاي الحالة الصلبة SSR DIN Rail Mount 20A التيار الحالي 48-600V AC الخروج 4-32V DC التحكم
| مكان المنشأ | المكسيك |
|---|---|
| اسم العلامة التجارية | Schneider |
| إصدار الشهادات | CE |
| رقم الموديل | SSD1A320BDC2 |
| الحد الأدنى لكمية | 1 |
| الأسعار | US$40 |

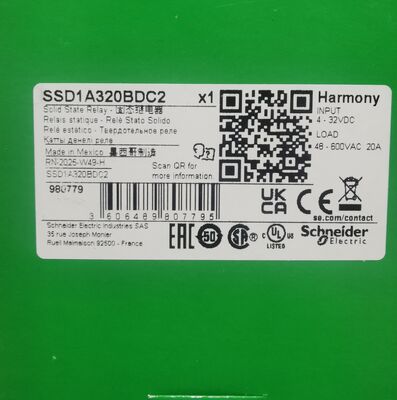

| تفاصيل التغليف | كرتون |
| وقت التسليم | 6-8 أسابيع |
| شروط الدفع | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| القدرة على العرض | 500 قطعة |
تفاصيل المنتج
| تحميل التيار | 0.1…20 أ | الجهد الزائد العابر | 1200 v |
|---|---|---|---|
| تيار inrush | 300 أمبير عند 60 هرتز | الحد الأقصى لانخفاض الجهد | <1.3 فولت على الحالة |
| إبراز | تحميل 20A مرحل الحالة الصلبة الحالي,مخرج تيار متردد 48-600 فولت SSR,4-32 فولت تيار مستمر التحكم DIN السكك الحديدية التتابع,48-600V AC Output SSR,4-32V DC Control DIN Rail Relay |
||
منتوج وصف
شنايدر إلكتريك SSD1A320BDC2 SSR-DIN Rail ، 1 مرحلة ، 48-600 فولت AC Output ، 4-32 فولت DC Control ، 20A ، وصلة المسمار
The Harmony Solid State Relay SSD1A320BDC2 is a high-performance modular DIN rail relay designed for industrial applications requiring reliable switching of AC loads with zero voltage switching technology.
لمحة عامة عن المنتج
| مجموعة المنتجات الرئيسية | رلايات الحالة الصلبة الهرمونية |
| نوع المنتج | رله DIN للسكك الحديدية |
| اسم الجهاز | SSD1 |
| التكوين | تكوين جهاز الاتصال مع مدخل المسمار القابل للشحن |
المواصفات الكهربائية
| عدد القنوات | 1 |
| عدد المراحل | المرحلة الأولى |
| التيار المسموح به | 20 أ |
| الجهد الخارجي | 48-600 فولت AC |
| الجهد في دائرة التحكم | 4-32 فولت DC |
| وضع التحول | تبديل الجهد الصفري |
| تردد العمل | 47-440 هرتز |
| الرسوم القياسية | بدون انقطاع |
خصائص التحكم
| الجهد الاحتياطي | 4 فولت تشغيل متزامن |
| الجهد الخارجي | إيقاف تشغيل 1 فولت DC |
| نطاق التيار المدخل | 10 إلى 15 مآ |
| الإشارات المحلية | LED (أخضر) لجهد التحكم |
مواصفات الأداء
| تيار الحمل | 0.1-20 أ |
| الجهد الزائد العابر | 1200 فولت |
| التيار الداخلي | 300 A عند 60 هرتز |
| الحد الأقصى لانخفاض الجهد | <1.3 فولت في الحالة |
تصنيفات تحكم المحرك
| 120 فولت AC | 0.37 كيلوواط / 0.5 حصان |
| 240 فولت AC | 1.12 كيلوواط / 1.5 حصان |
| 480 فولت AC | 2.24 كيلوواط / 3 حصان |
الميكانيكية والتركيب
| دعم التثبيت | سكة حديد DIN متماثلة 35 مم (IEC 60715) |
| محطات الدخول | محطات المسامير القابلة للشحن، 0.08-3.30 ملم مربع (AWG 28-12) |
| محطات الإخراج | المسمار التلسكوبي، 0.75-10 ملم مربع (AWG 20-8) |
| عزم الدخول | 0.5 ن.م. (5 رطل) |
| عزم الدوران | 2-2.2 N.m (18-20 lb.in) |
العزل والسلامة
| قوة الكهرباء المضادة | 4 كيلو فولت AC (دائرة الدخول / الإخراج ، مدخل / إخراج إلى حالة) |
| النبض المسموح به مقاومة الجهد | 6 كيلو فولت (دائرة الدخول / الخروج ، المدخل / الخروج إلى القضية) |
| مقاومة العزل | 1000 MΩ عند 500 فولت DC |
