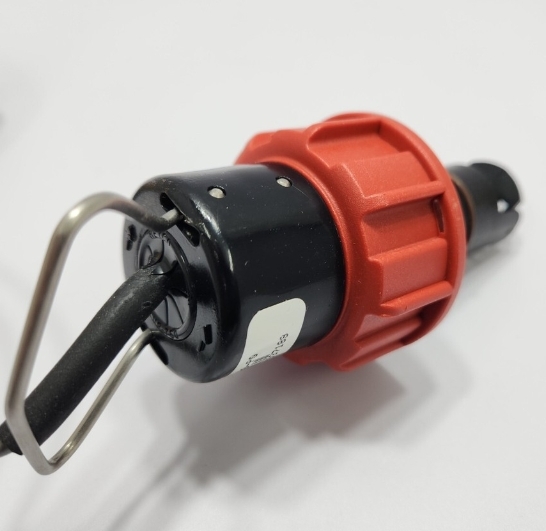

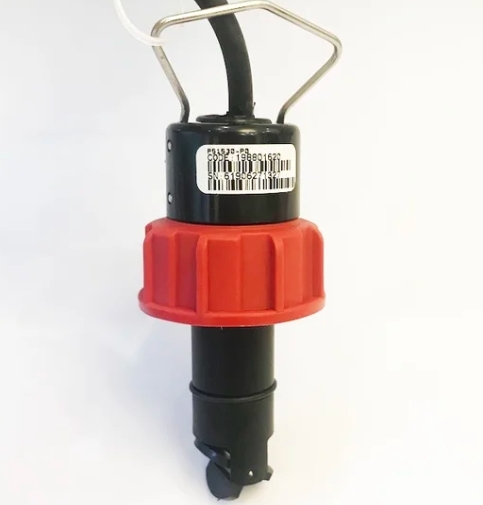

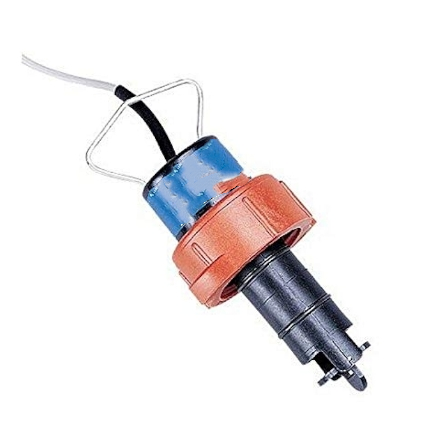

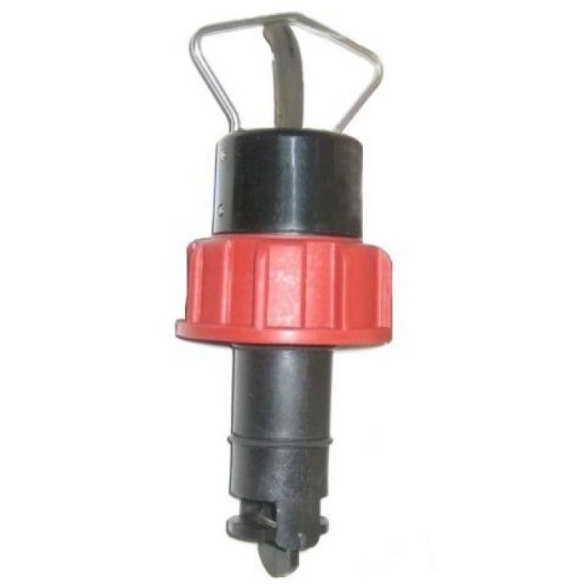

GF P51530-P1 جهاز استشعار تدفق عجلة الدفع المثبت بشكل قياسي

النموذج P51530-P1 هو جهاز GF Signet 515 Rotor-X إدخال جهاز استشعار تدفق عجلة المضرب، مصمم لمراقبة تدفق السائل في خطوط الأنابيب المتوسطة إلى الكبيرة مع DN125 إلى DN200 (5 "إلى 8").انها تتبنى مبدأ قياس عجلة الدفع السلبية ذاتية القوة، بمثابة مسبار تدفق اقتصادي للأغراض العامة يستخدم على نطاق واسع في معالجة المياه ومعالجة المياه الكيميائية وصناعات المياه النقية.

• جسم جهاز الاستشعار: البولي بروبيلين (PP) المملوء بالزجاج ، مقاوم للأحماض والقليات ومياه البحر والتآكل الكيميائي الخفيف
• عجلة الدوار: PVDF ، مقاومة الارتداء المتميزة والتوافق الكيميائي
• العمود المركزي: سبيكة التيتانيوم، قوة سحب عالية، خالية من الصدأ، مناسبة لوسائط تحتوي على جسيمات صلبة صغيرة
• حلقة O الختم: FPM القياسية (Viton) ؛ EPDM أو Kalrez الختم الخاص اختياري

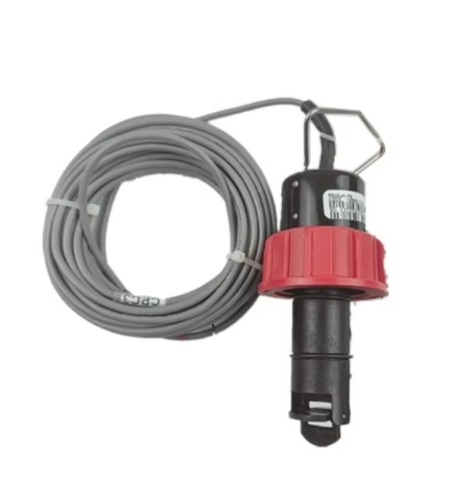

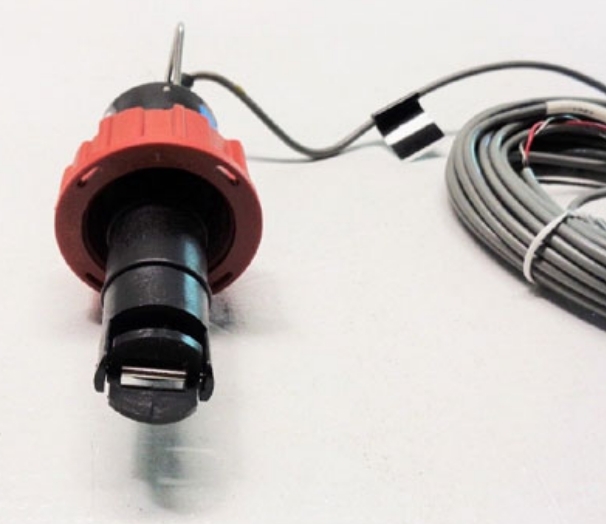

• كابل: كابل محمي مقوس قياسي طوله 7.6 متراً، يمكن تمديده حتى 60 متراً، مما يمنع التداخل الكهرومغناطيسي بشكل فعال في الموقع

• نطاق سرعة التدفق: 0.3 ~ 6 م/ث (1 ~ 20 قدم/ث) ، نسبة التحول تصل إلى 20: 1 لقياس مستقر تحت كل من معدلات التدفق المنخفضة والعالية
• حجم الأنابيب المطبقة: DN125 ~ DN200 (5" ~ 8") ؛ سلسلة كاملة تغطي الأنابيب DN15 ~ DN900
• الدقة: التسامح الخطي ± 1٪ FS ، قابلية التكرار ± 0.5٪ FS عند درجة حرارة 25 درجة مئوية
• الحد الأدنى لعدد رينولدز: 4500 ؛ فقط للتطبيقات السائلة في الأنابيب الكاملة ، غير متوافقة مع أنابيب الغاز أو الأنابيب المملوءة جزئياً
• إشارة الإخراج: إشارة تردد موجات الجيب السلبية (1 فولت من ذروة إلى ذروة) ؛ إخراج 6 هرتز لكل سرعة تدفق 1 قدم / ثانية. لا يلزم إمدادات طاقة خارجية. متوافقة مباشرة مع مؤشرات تدفق سلبية (مثل3-5090)يمكن أن تكون مقترنة مع المضخم المسبق نموذج 2760 للاتصال مع PLCs أو أجهزة الإرسال (5500، 5600، 8850 سلسلة، الخ)
• درجة الحرارة والضغط (بيت PP):

  ضغط العمل القصوى: 12.5 بار عند 20 درجة مئوية

  الحرارة المتوسطة القصوى: 90 درجة مئوية؛ ينخفض الضغط إلى 1.7 بار عند 90 درجة مئوية

• نوع التثبيت: تثبيت الإدراج. متوافق مع الشرائط، مشابك السرج والرؤوس المطاوعة. يدعم التثبيت الساخن تحت الضغط دون إيقاف النظام.

1. التصميم السلبي الذاتي يسهل التوصيل

   لا حاجة إلى مصدر طاقة خارجي، إنتاج موجات الصينوس السلبي يقلل من تكاليف الأسلاك بشكل كبير، وهو مثالي لمواقع المراقبة عن بعد دون وصول للطاقة.

2. التوافق الكيميائي على نطاق واسع

   مزيج من غطاء PP ودوار PVDF وعجلة التيتانيوم يعمل بشكل جيد مع المياه النقية ومياه الصرف الصحي والحلول الحمضية / القلوية ومياه البحر ومياه التبريد المدورة.

3. نسبة انخفاض واسعة لظروف العمل متعددة الاستخدامات

   20نطاق قياس واسع يضمن الكشف الموثوق به عند سرعة منخفضة تبلغ 0.3 م/ث ويتجنب الابتزاز المفرط عند 6 م/ث كحد أقصى، يغطي خطوط الإنتاج ذات الحمل المتغير بمستشعر واحد.

4. صيانة منخفضة وعمر خدمة طويل

   لا توجد مكونات إلكترونية غارقة في الوسائط العملية، فقط عجلة العجلة تدور.تقليل دورات التفكيك والمعايرة أثناء التشغيل المستمر لفترة طويلة.

5. تركيب مرن للأنابيب الكبيرة

   تم تحسينها خصيصاً للأنابيب الصناعية 5 "8" متطابقة مع ملحقات GF الكاملة، مما يتيح التثبيت الساخن دون تصريف أو إيقاف خط الأنابيب.

6. دقة عالية وتكرار ممتاز

   ±0.5٪ التكرارية توفر بيانات متسقة طويلة الأجل ، مناسبة تمامًا لقياس تدفق ، وحماية المضخة وأنظمة التحكم في تدفق الحاجز.

أنظمة التناضح العكسي للمياه النقية / RO ، معالجة مياه الصرف الصحي ، مياه التبريد المتداولة ، نقل السوائل الكيميائية ، أنظمة تداول المياه في محطات توليد الطاقة
