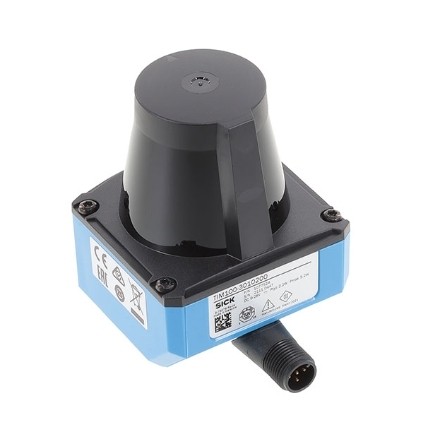

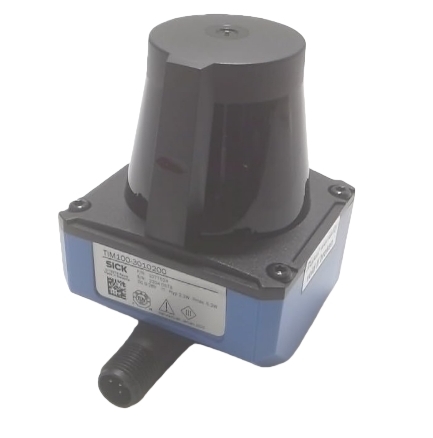

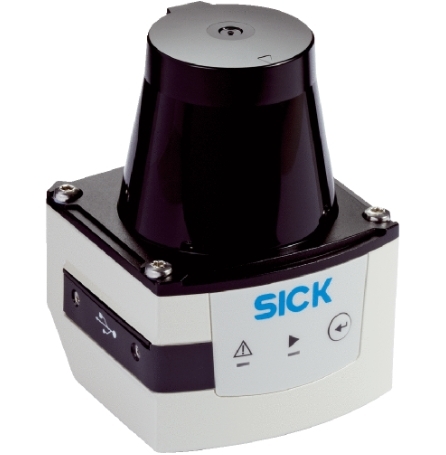

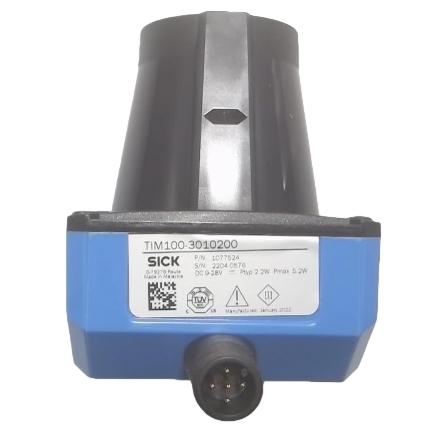

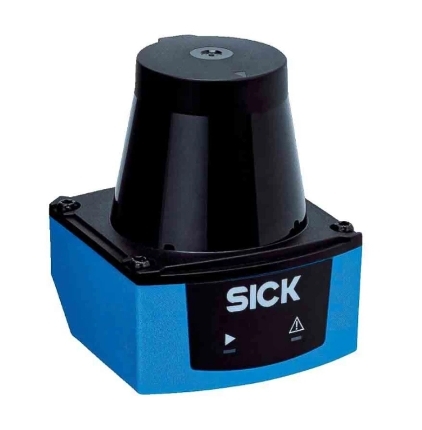

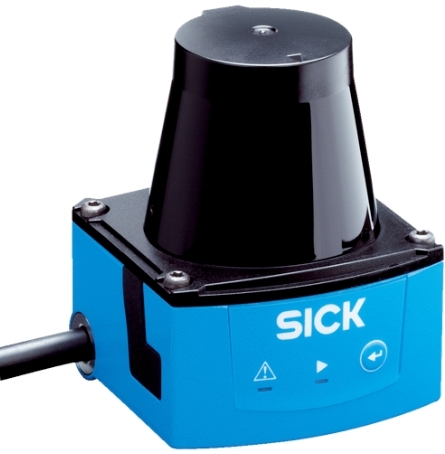

مستشعر ليدار مريض TIM100-3010200 أصلي جديد تمامًا
| مكان المنشأ | ألمانيا |
|---|---|
| اسم العلامة التجارية | Sick |
| إصدار الشهادات | CCC,CE |
| رقم الموديل | تيم100-3010200 |
| الحد الأدنى لكمية | 1 |
| الأسعار | $390 |
| تفاصيل التغليف | التغليف الأصلي |
| وقت التسليم | 5-8 أيام عمل |
| شروط الدفع | خطاب الاعتماد، د/أ، د/ف، تي/تي |
| القدرة على العرض | 1000 قطعة/أشهر |
تفاصيل المنتج
| تردد المسح | 14.5 هرتز | نطاق العمل | 0.05 م ... 3 م |
|---|---|---|---|
| جهد الإمداد | 9 فولت تيار مستمر ... 28 فولت تيار مستمر | تيار الإخراج | ≤ 100 mA |
| تصنيف العلبة | IP65 | وزن | 90 جرام |
| أبعاد | 60 ملم × 60 ملم × 75.8 ملم | ||
| إبراز | مستشعر الليدار الأصلي Sick TIM100,جهاز استشعار Sick TIM100 الجديد,مقياس الضغط التفاضلي Sick TIM100 |
||
منتوج وصف
1لمحة عامة عن المنتج
الـ TIM100-3010200 (رقم الطلب 1077524) هو ماسح ليزر 2D LiDAR داخلي صغير وفعال من حيث التكلفة من سلسلة SICK TiM ، مصمم للكشف عن المناطق قصيرة المدى ،مراقبة الوجود وتجنب الاصطدامات في الأتمتة الصناعية والمعدات المتنقلة SICKيتبنى تقنية HDDM + متعددة النبضات لقياس المسافة مع ليزر تحت الحمراء من الفئة 1توفير الكشف المستقر عن المسافة عبر مجال رؤية أفقي واسع 200 درجة بدون مناطق عمياءتم تحسينه فقط للبيئات الداخلية، وهو يدمج منطق تقييم الميدان المدمج لتبسيط التحكم في الموقع دون معالجة بيانات خارجية معقدة.
2المواصفات التقنية الأساسية
الأداء البصري
- مبدأ القياس: HDDM + قياس المسافة عالية الوضوح
- مصدر الضوء: ليزر الأشعة تحت الحمراء 850 نانومتر، ليزر الفئة 1 (آمنة للعين)
- زاوية الفحص الأفقية: 200 درجة
- دقة الزاوية: 1°
- تردد المسح: 14.5 هرتز
- نطاق العمل: 0.05 م ~ 3 م
- استرداد قابل للكشف: 4٪ ~ 1000٪ (يدعم الأجسام المختلطة الداكنة والعاكسات عالية الانعكاس)
- وقت الاستجابة النموذجي: 70 ميس
- الحد الأقصى من مقاومة الضوء المحيطي: 80,000 lx
الميكانيكية والبيئية
- الأبعاد: 60 ملم (غ) * 60 ملم (د) * 75.8 ملم (ه)
- الوزن: 90 غراماً (بدون كابل)
- تصنيف الحجرة: IP65 مقاومة للغبار والماء
- فئة الحماية: III
- مقاومة للهزات والصدمات في بيئات المصنع القياسية
- المعدل الأقصى لعدد السنوات: 50 عاماً؛ المعدل الأقصى لعدد السنوات > 100 عاماً
الكهربائية والواجهة
- مصدر الطاقة: DC 10V ~ 30V
- رابط: رابط ذكر من طراز M12 قابل للتدوير بخمسة أقواس
- الواجهات: IO-Link، مدخل رقمي واحد، مخرجات رقمية اثنتين
- التقييم الميداني المدمج: مجموعة ميدانية واحدة ، دعم مناطق اكتشاف مستقلة
- تأخير قابل للتكوين ووقت البقاء: 69 ms ~ 30,015 ms
- مؤشرات الحالة: 2 مصباح ليد لحالة إشارة الطاقة وتبديل الإشارة
- برنامج التكوين: SOPAS ET لتحديد المعلمات وتحرير المناطق والتشخيص
3المزايا التنافسية الرئيسية
-
غطاء خفيف الوزن ضيق للغاية لسهولة الاندماج
فقط 90 غراماً مع مساحة صغيرة، تناسب تماماً مساحات التثبيت الضيقة على المركبات الكهربائية المضادة للخطر، وآلات التعبئة وخلايا الروبوتات.يسمح رابط M12 القابل للدوران بتوجيه الأسلاك المرن دون دعامات إضافية.
-
تغطية مسح بانورامي واسعة 200 درجة
جهاز استشعار واحد يغطي مساحة أفقية كبيرة ، ويزيل أجهزة استشعار كهربائية ضوئية متعددة ويقلل من تكلفة الأجهزة وحملة العمل في التوصيلات؛ 1 ° الدقة الزاوية تضمن الكشف الموثوق بها عن العقبات الصغيرة.
-
تقييم ميداني مدمج، منطق تحكم بسيط
يمكن تعريف منطقتين مستقلتين للتبديل بحرية عبر البرنامج. المخرجات الرقمية تؤدي مباشرة إلى قفل PLC للتحذير من الاصطدام، واكتشاف الدخول وحماية المنطقة،لا حاجة لحساب بيانات المسافة الإضافية.
-
قياس مستقر على أسطح مختلفة
تقنية HDDM + متعددة النبضات تقلل من التداخل من البلاستيك المظلم ذو الانعكاس المنخفض والمعدن والأرضيات العاكسة ، وأداء الكشف المتسق بغض النظر عن لون الهدف أو نسيج السطح.
-
ليزر من الدرجة 1 آمن للعين ومدة خدمة طويلة
لا تتطلب الليزر من الفئة 1 أي درع خاص للسلامة للمشغلين ؛ MTBF الطويل للغاية يقلل إلى حد كبير من تردد الصيانة والاستبدال لعملية المصنع المستمرة 24/7.
-
رابط IO مزدوج + اتصال مرن للخروج الرقمي
يسمح IO-Link بتعديل المعلمات عن بعد ، وتحميل بيانات التشخيص في الوقت الحقيقي وإدارة معدات الدفعات ؛ مخرجات دفع-سحب رقمية متوافقة مع جميع وحدات التحكم الصناعية الرئيسية.
-
حجرة صناعية قوية IP65
مقاومة للغبار في ورشة العمل، ورذاذ المياه و ضباب الزيت الخفيف، والعمل المستقر في التعبئة والتغليف والخدمات اللوجستية والمعالجة العامة في البيئات الداخلية.
4سيناريوهات تطبيق نموذجية
- تجنب الاصطدامات للسيارات ذات الصلة/أم آر والعربات الآلية
- حماية محيط خلية العمل الروبوتية واكتشاف التسلل
- وجود مساحة خط النقل وتعداد المواد
- الكشف عن أجزاء آلة التعبئة والتغليف ومراقبة الموقع
- مراقبة سلامة الوصول إلى ممر المستودع
- الكشف الآلي عن مساحة الباب/الدوران
- الكشف عن العقبات في آلة أداة صغيرة
