يجب استخدام مستشعر Wenglor LD86PCV3 العاكس مع جهاز عاكس
| مكان المنشأ | ألمانيا |
|---|---|
| اسم العلامة التجارية | Wenglor |
| إصدار الشهادات | CCC,CE |
| رقم الموديل | LD86PCV3 |
| الحد الأدنى لكمية | 1 |
| الأسعار | $120 |
| تفاصيل التغليف | التغليف الأصلي |
| وقت التسليم | 5-8 أيام عمل |
| شروط الدفع | خطاب الاعتماد، تي/تي، د/ف، د/أ |
| القدرة على العرض | 1000 قطعة/أشهر |
تفاصيل المنتج
| انخفاض جهد الإخراج | <2.5 v | درجة الحماية | IP67 |
|---|---|---|---|
| وزن | 37 ز | نطاق درجة الحرارة | -10...60 درجة مئوية |
| تبديل التردد | 1 كيلو هرتز | جهد الإمداد | <40 مللي أمبير |
| يتراوح | 6000 ملم | ||
| إبراز | Wenglor LD86PCV3 مستشعر رجعي,مستشعر رجعي مع عاكس,مستشعر قياس الضغط التفاضلي |
||
منتوج وصف
1. نظرة عامة على المنتج

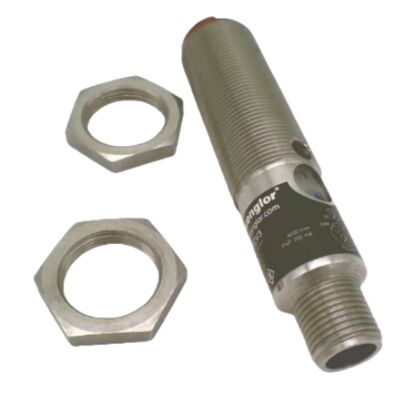

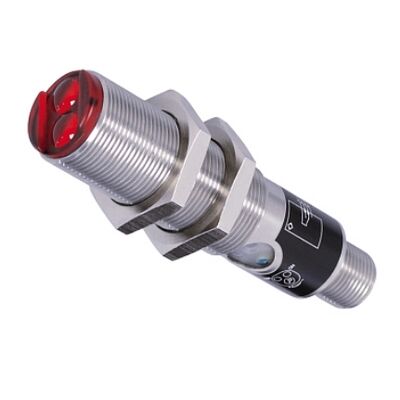

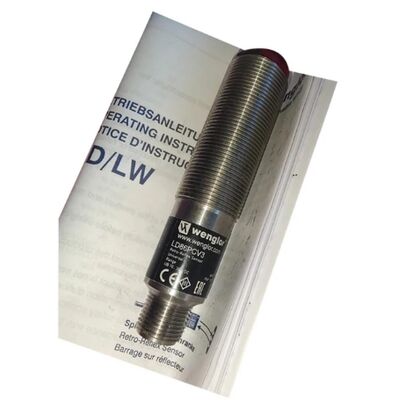

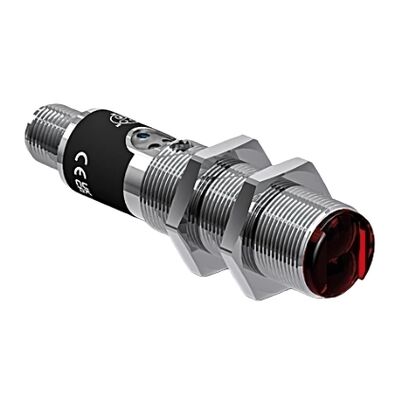

LD86PCV3 عبارة عن مستشعر كهروضوئي عالمي عاكس من الفولاذ المقاوم للصدأ M18 تم تصنيعه بواسطة Wenglor. إنها تعتمد الضوء الأحمر المستقطب والنظام البصري ثنائي العدسات، مما يتطلب عاكسًا مطابقًا (موديل RQ100BA) للتشغيل. تم تصميمه لاكتشاف وجود الأجسام لمسافات طويلة في الأتمتة الصناعية العامة، وهو يزيل بشكل فعال المحفزات الكاذبة الناتجة عن الأسطح المعدنية اللامعة الشبيهة بالمرآة عبر مرشح الاستقطاب المدمج، مما يوفر أداء كشف مستقر عبر ظروف ورشة العمل المتنوعة.
2. المواصفات الفنية الأساسية
المعلمات البصرية
- نطاق التشغيل: ماكس. 6000 مم (6 م) مع عاكس RQ100BA القياسي
- مصدر الضوء: ضوء أحمر مرئي مع مرشح الاستقطاب
- التصميم البصري: نظام ثنائي العدسات، زاوية تباعد الشعاع 5 درجات
- تبديل التباطؤ: <15%
- الأعلى. مقاومة الضوء المحيط: 10,000 لوكس
- عمر خدمة LED (25 درجة مئوية): 100,000 ساعة
- تقنية الضوء المستقطب: تمنع التداخل الناتج عن الأهداف العاكسة اللامعة
الأداء الكهربائي
- جهد الإمداد: تيار مستمر 10 فولت ~ 30 فولت
- الاستهلاك الحالي (24 فولت تيار مستمر): أقل من 40 مللي أمبير
- تردد التبديل: 1 كيلو هرتز
- زمن الاستجابة: 500 ميكروثانية
- نوع الإخراج: مخرج ترانزستور PNP، بحد أقصى. تحميل الحالي 200 مللي أمبير
- انخفاض الجهد عند الإخراج: <2.5 فولت؛ تيار التسرب المتبقي أقل من 50 أمبير
- حماية كاملة للدائرة: حماية من القطبية العكسية، وقصر الدائرة، والحمل الزائد
- فئة الحماية: III
الميكانيكية والبيئية
- مادة الغلاف: الفولاذ المقاوم للصدأ V2A (1.4305 / 303)، مغلف بالكامل
- حجم الخيط: M18 * 1 خيط أسطواني
- تصنيف الحماية: IP67 مقاوم للغبار ومقاوم للماء
- طريقة التعديل: مقياس الجهد على متن الطائرة لضبط المسافة
- الموصل: قابس ذكر M12 ذو 4 سنون قابل للدوران
- الوزن الصافي: 37 جرام
- نطاق درجة حرارة التشغيل: -10 درجة مئوية ~ +60 درجة مئوية
- انجراف درجة الحرارة: <10%
3. المزايا التنافسية الرئيسية
-
الضوء الأحمر المستقطب يتجنب الكشف الكاذب عن الأشياء اللامعة
يعمل مرشح الاستقطاب المتكامل على منع انعكاس المرآة من الفولاذ المقاوم للصدأ وصفائح الألومنيوم والبلاستيك المصقول، مما يضمن اكتشافًا موثوقًا دون وجود نقاط عمياء لقطع العمل اللامعة. -
مسافة استشعار طويلة للغاية تبلغ 6 أمتار مع غطاء M18 صغير الحجم
يغطي مستشعر واحد نطاق قياس يصل إلى 6 أمتار، ليحل محل أجهزة استشعار متعددة قصيرة المدى للناقلات الطويلة والمستودعات والمعدات اللوجستية، مما يقلل من تكاليف الأجهزة والأسلاك. -
هيكل قوي من الفولاذ المقاوم للصدأ للبيئات الصناعية القاسية
يقاوم الجسم المصنوع من الفولاذ المقاوم للصدأ V2A التأثير الميكانيكي وسوائل القطع ورذاذ الزيت والتآكل، وهو أكثر متانة بكثير من المستشعرات البلاستيكية المستخدمة في تصنيع المعادن والختم وخطوط الإنتاج شديدة التحمل. التغليف الكامل IP67 يتحمل رذاذ الماء وغبار ورشة العمل. -
نظام بصري ثنائي العدسة لإخراج إشارة مستقرة
تعمل عدسات الإرسال والاستقبال المنفصلة على تقليل تداخل الضوء، مما يوفر إشارات تحويل متسقة حتى في ظل الإضاءة المحيطة غير المستوية أو إزاحة العاكس الطفيفة. -
تعديل مرن في الموقع وواجهة صناعية قياسية
يتيح مقياس الجهد المدمج الضبط الدقيق لمسافة الكشف في الموقع؛ يدعم موصل M12 ذو 4 سنون القابل للدوران توجيه الكابل المرن. إن مخرجات PNP متوافقة تمامًا مع جميع أنظمة التحكم PLC والمرحل والأتمتة السائدة. -
تبديل عالي السرعة وعمر خدمة طويل، صيانة منخفضة
يتكيف تردد التبديل العالي 1 كيلو هرتز مع عد الناقل عالي السرعة واكتشاف الأشياء. عمر LED يصل إلى 100000 ساعة وحماية كاملة للدائرة يقلل بشكل كبير من معدل الفشل وتكرار الاستبدال للتشغيل المستمر على مدار الساعة طوال أيام الأسبوع.
4. سيناريوهات التطبيق النموذجية
الكشف عن وجود المواد الناقلة لمسافات طويلة، ومراقبة سلامة الدخول والخروج من المستودعات، والاستشعار الآلي لزناد الباب، وعد أجزاء خط التعبئة والتغليف، ومعدات الفرز اللوجستية، وتأكيد موضع قطعة عمل أداة الماكينة، والكشف عن حدود منطقة AGV، وفحص الأجزاء اللامعة لمعالجة المعادن.
