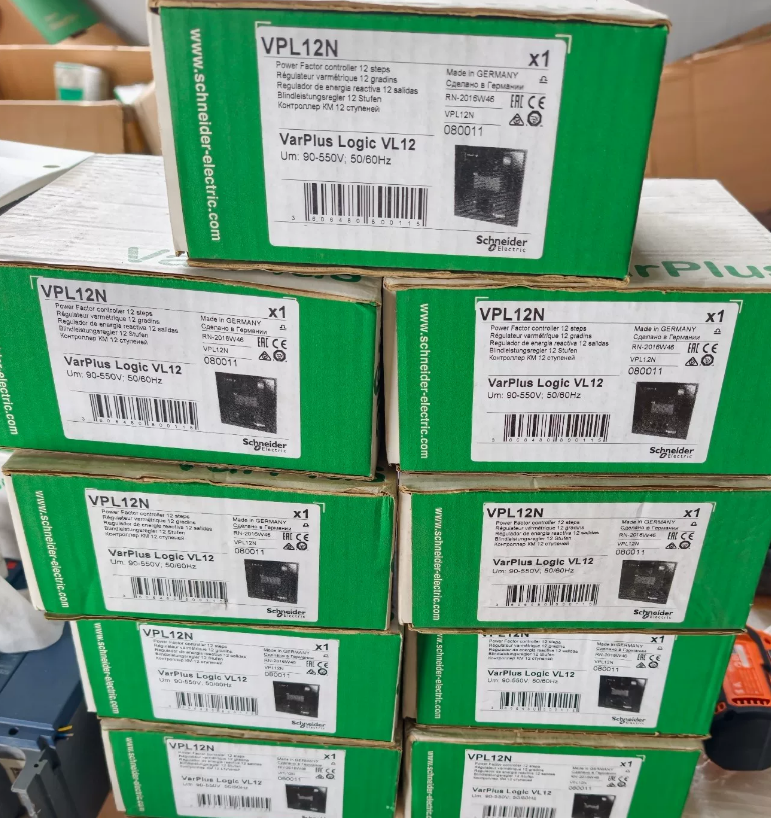

جهاز التحكم الجديد لمعامل الطاقة الأصلي (شنايدر VPL12N) في المخزون

  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
مكان المنشأ ألمانيا
اسم العلامة التجارية SCHNEIDER
رقم الموديل VPL12N
الحد الأدنى لكمية 2
الأسعار USD＄520
تفاصيل التغليف التعبئة الأصلية
وقت التسليم في الأوراق المالية
شروط الدفع خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض 10 قطعة
تفاصيل المنتج
اترك رسالة
منتوج وصف



المواصفات

الرئيسي
النطاق (باير لوجيك)

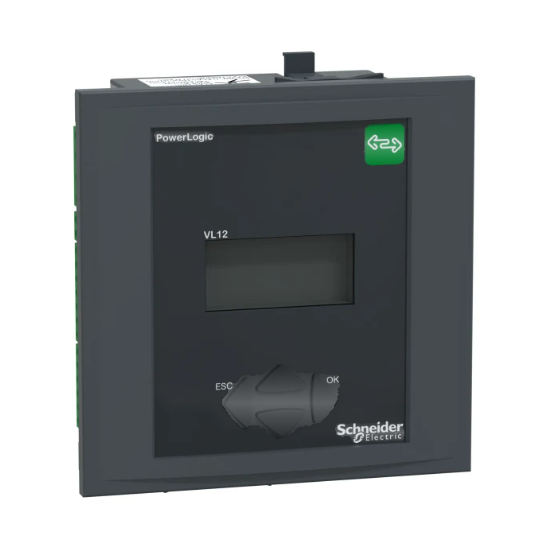

اسم المنتج وحدة تحكم PFC PowerLogic
نوع المنتج أو المكون جهاز تحكم عامل الطاقة
الاسم المختصر للجهاز VPL12
إضافية
عدد جهات الاتصال الخارجة للخطوات 12
[نحن] الجهد القياسي للتزويد 90...550 فولت AC
<= 999 كيلو فولت متردد مع VT خارجي
تيار القياس 0...5 A
فولتاج القياس 90...550 فولت AC 50/60 هرتز
وضع العمل اليدوي أو الآلي
عدد عمليات الربع لتطبيق مولد 4
اتصال الجهاز الاتصال Modbus RS485
وظيفة الإدخال تبديل 1 x اتصال جاف
رمز الألوان الرمادي الداكن الأمامي RAL 7016
نوع العرض شاشة LCD مضاءة خلفياً
حجم العرض 56 × 25 ملم
الوظيفة المتاحة البرمجة اليدوية
التمهيد التلقائي
الكشف التلقائي
البرمجة المتقدمة (خبير)
أي تسلسل خطوة
نوع القياس عامل الطاقة والنزوح PF (موقعة، أربعة رباعي)
التشوه الهارموني للجريان الإجمالي THD (I)
متوسط عامل الطاقة على مدى الحياة
الحرارة القصوى
تيار المرحلة I1، I2، I3 RMS تحت الحمل
الطاقة الفعالة P، P1، P2، P3 تحت الحمل
الطاقة التفاعلية Q، Q1، Q2، Q3 تحت الحمل
الطاقة الظاهرة S، S1، S2، S3 تحت الحمل
الجهد U21، U32، U13، V1، V2، V3 عند الحمل
نوع القياس تحميل التيار الزائد للمكثف Irms/I1
الجهد الفردي الهارموني
عامل القوة
وقت التشغيل
لأن φ
درجة الحرارة المحيطة داخل الحجرة
تان φ
المعلومات المعروضة عدد دورات التبديل لكل خطوة
حجم الخطوة الفردية في kVAr
قدرة الخطوة المتبقية بالفي المئة
نوع الإنذارات فقدان طاقة الخطوة < 75٪) اتصال الرسالة والإنذار + تم حجب الخطوة
رسالة خطأ خطوة و اتصال إنذار + خطوة محجوبة
التيار العالي > 6 A CT) اتصال الرسالة والإنذار
الصيد (تنظيم غير مستقر) رسالة وإشارة إنذار + خطوة محظورة
التيار المنخفض < 15 mA CT) اتصال الرسالة والإنذار
رسالة التعويض الزائد واتصال الإنذار
زيادة في حركة التيار المكثف (Irms/I1) > 130٪ I1) رسالة واتصال الإنذار + إيقاف الخطوة
فوق درجة الحرارة 50 درجة مئوية) اتصال الرسالة والإنذار + إيقاف الخطوة
فوق درجة الحرارة 30 درجة مئوية) مفتاح المروحة
أكثر من الجهد +/- 10٪) رسالة وإشارة إنذار الاتصال + التحكم أوقف
التشوه الهارموني الإجمالي > 7 ٪) اتصال الرسالة والإنذار + الخطوة مغلقة
تسجيل البيانات 5 إنذارات
إنذار ساعات العمل 100000 ساعة بدون صيانة
إنذار مضاد تشغيلي 65000 دورة بدون صيانة
نوع الإدخال من مرحلة إلى أخرى
مرحلة إلى محايدة
غير حساسة لقطبية التصوير المقطعي
غير حساس لقطبية دوران المرحلة
التيار المدخل CT...X/5 A و X/1 A
نوع الإخراج رله التحكم 0.2 A 110 فولت DC
رلاي التحكم 1 A 48 فولت DC
رلاي التحكم 2 A 400 V AC 50/60 Hz
رله التحكم 1 A 24 فولت DC
رلاي التحكم 5 A 250 V AC 50/60 Hz
رلاي التحكم 5 A 120 فولت AC 50/60 هرتز
المروحة 5 A 250 فولت AC 50/60 هرتز
المروحة 1 A 48 فولت DC
رلاي الإنذار 5 A 250 V AC 50/60 Hz
رلاي الإنذار 1 A 48 فولت DC
الحد الأقصى في المحطة المشتركة 10 أ
إعدادات وضع التشغيل أوتوماتيكي
الدليل
نوع الإعداد اختيار برامج الخطوة التلقائية
اختيار برامج التدريج LIFO
اختيار البرامج خطية
التأخير بين 2 مفاتيح متتالية في نفس الخطوة 5...1200 s
برنامج تكوين خطوة تلقائي
إيقاف برنامج تكوين الخطوة
تم إصلاح برنامج تكوين الخطوات
الهدف كوس في 0.7...0.7 سعة
الهدف كوس فاي ثنائي كوس
دقة القياس الجهد +/- 1٪
التيار +/- 1 ٪
التكرار +/- 1 ٪
الطاقة (P,Q,S) +/- 2٪
Cos φ +/- 2 ٪
التشوهات الهارمونية الكلية للجهد THD (U) +/- 2٪
هارمونية الجهد الفردية +/- 3٪
درجة الحرارة +/- 3 درجة مئوية
نطاق تأخير الوقت 1...6500 ثانية عند إعادة الاتصال)
1...6500 ثانية عند الاستجابة)
المعدات المقدمة دليل المستخدم
وضع التثبيت من نوع ما:
دعم التثبيت لوحة 0.04...0.1 بوصة (1...3 مم)
موقع التثبيت في الخزانة
الأبعاد المقطوعة 138 × 138 ملم
الطول 5.7 بوصة (144 ملم)
العرض 5.7 بوصة (144 ملم)
عمق 2.3 بوصة (58 ملم)
وزن المنتج 1.3 باوند ((الولايات المتحدة) (0.6 كجم)
رمز التوافق VPL 12
البيئة
المعايير IEC 61000-6-4
UL 61010-1
EN 61010-1
IEC 61000-6-2
IEC 61326-1
شهادات المنتجات EAC
الـ NRTL
cNRTL
المواصفات
درجة الحماية الصفحة الأمامية IP41
الصورة الخلفية IP20
ارتفاع العمل <= 6561.68 قدم (2000 م)
درجة حرارة الهواء المحيط للعمل -4...140 درجة فهرنهايت (-20...60 درجة مئوية)
درجة حرارة الهواء المحيط للتخزين -40...185 درجة فهرنهايت (-40...85 درجة مئوية)
تفاصيل الطلب والشحن
الفئة US1DE2C00050
جدول الخصومات DE2C
رقم GTIN 3606480800115
إرجاعية نعم..
بلد المنشأ DE
وحدات التعبئة
الوحدة نوع الحزمة 1 PCE
عدد الوحدات في كيلوغرام 1
الحزمة 1 الارتفاع 3.622 بوصة (9.200 سم)
الحزمة 1 العرض 6.969 بوصة (17.700 سم)
الحزمة 1 الطول 7.244 بوصة (18.400 سم)
وزن الحزمة ((جنيهات)) 25.644 أونصة (727.000 غرام)
الوحدة نوع الحزمة 2 S03
عدد الوحدات في الحزمة 2 8
الحزمة 2 الطول 11.811 بوصة (30.000 سم)
حزمة 2 العرض 11.811 بوصة (30.000 سم)
الحزمة 2 الطول 15.748 بوصة (40.000 سم)
حزمة 2 الوزن 13.569 باوند ((الولايات المتحدة) (6.155 كجم)
الوحدة نوع الحزمة 3 P06
عدد الوحدات في الحزمة 3 64
الحزمة 3 الارتفاع 29.528 بوصة (75.000 سم)
حزمة 3 العرض 23.622 بوصة (60.000 سم)
الحزمة 3 الطول 31.496 بوصة (80.000 سم)
الحزمة 3 الوزن 128.768 باوند ((الولايات المتحدة) (58.408 كجم)
