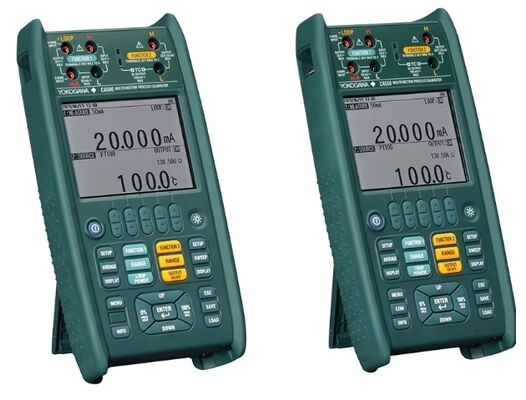

يوكوجاوا CA500 هي معايير عالية الأداء متعددة الوظائف مصممة للاستخدام في تطبيقات متعددة.

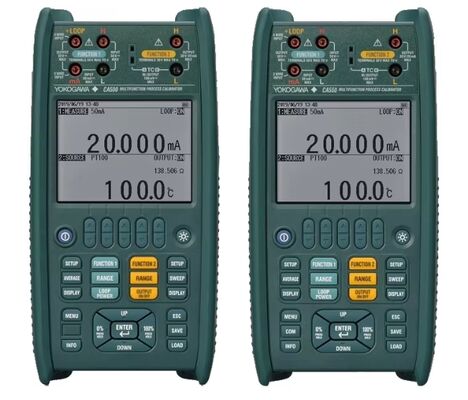

يوكوغاوا CA500 هو جهاز تصنيف متعدد الوظائف ذو دقة عالية محمول مصمم للتعديل في الموقع والفحص والصيانة من أجهزة إرسال العمليات الصناعية، وأجهزة الاستشعار،أجهزة التحكم وأدوات الحلقةكنموذج قياسي لسلسلة يوكوغاوا CA500 (متزاوجة مع CA550 المتطورة) ، فإنه يدمج وظائف المصدر والقياس مزدوجة القنوات، ودعم أنواع كاملة من إشارات العملية القياسية للكيميائية،القوة، النفط والغاز، معالجة المياه ومصانع التشغيل الآلي.بناء صلب جاهز للميدان وتشغيل سهل الاستخدام لزيادة كفاءة المعايرة للفنيين الميدانيين(يوكوجاوا تي)....

المصدر والقياس في وقت واحد لإشارات العملية متعددة الأنواع:

• الجهد المستمر: ± 12 فولت DC ، دقة تصل إلى 0.015٪ FS
• التيار المستمر: ± 24 mA DC (قلب معايرة حلقة 20 mA) ، دقة أساسية 0.015٪ FS
• المقاومة: 04400 Ω، دقة 0.020% FS
• RTD: 14 نوعًا عالميًا قياسيًا من RTD (Pt100 ، Pt1000 ، Cu50 ، إلخ) ، دقة درجة الحرارة ± 0.3 °C
• الحرارة (TC): 17 معايير TC العالمية (K ، J ، T ، S ، R ، B ، E ، N وما إلى ذلك) مع تعويض التقاطع البارد المدمج
• التردد والنبض: 0.001 هرتز ~ 50 كيلو هرتز ، محاكاة عدد النبضات
• إمدادات كهربائية متداخلة 24 فولت حلقة (حد أقصى 22 mA) لتزويد أجهزة إرسال 4 ′′ 20 mA بالطاقة مباشرة

• مسح خطي: إنتاج مستمر من 0٪ إلى 100٪
• مسح خطوة خطوة: خطوات الخروج الخاصة بالسلالم للتعديل من نقطة إلى نقطة
• محاكاة مخرج الجذر التربيعي لمُرسلي التدفق مع تحويل إشارة الجذر التربيعي

• الذاكرة الداخلية تخزن ما يصل إلى 100 مجموعة من سجلات اختبار المعايرة
• منفذ USB لتحميل البيانات إلى الكمبيوتر الشخصي ، وتحديث البرمجيات الثابتة ومصدر الطاقة الخارجي
• متوافق مع برنامج إدارة المعايرة المخصص لـ Yokogawa لتصدير التقارير

• الأبعاد: 130 ملم (غ) * 260 ملم (ح) * 53 ملم (د) ؛ الوزن: 900 غ
• غطاء: بلاستيك مضاد للسقوط المقوى مع مظلات حماية جانبية ، مقاومة للصدمات للاستخدام في الميدان الخارجي

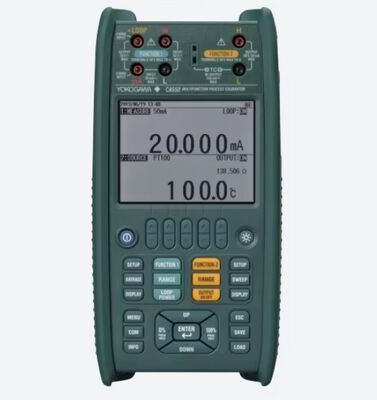

• الشاشة: شاشة LCD مضاءة بالضوء الخلفي العاكسة ، قابلية للقراءة بشكل واضح تحت أشعة الشمس القوية في الهواء الطلق ؛ شاشة مقسمة متعددة المناطق تعرض قيمة المصدر والقيمة المقاسة والنسبة المئوية والمعايير المساعدة في وقت واحد
• إشارة تشكيل في مخطط الأسلاك: الشاشة تظهر تلقائيًا مخطط الأسلاك لنمط الإشارة المحدد لتجنب سوء الاتصال
• مصدر الطاقة: خيارات طاقة مزدوجة بطاريات AA القلوية أو محول USB خارجي
• درجة حرارة التشغيل: 0°C ~ +40°C؛ الرطوبة: 20%~80% RH غير مكثفة

1. دقة عالية للحصول على نتائج معايرة موثوقة

   يحتوي معيار CA500 على دقة أساسية 0.015 ٪ من التيار المشترك / الجهد ، تتجاوز بكثير معايير اليد العادية ، وتلبية متطلبات المعايرة العادية للمصانع الصناعية ومراجعة الطرف الثالث.

2. تغطية الإشارات المتعددة كل شيء في واحد تقلل من حمل المعدات

   وحدة واحدة تحل محل مولدات إشارات الجهد / التيار / RTD / TC المنفصلة والقياسات المتعددة ، كمية أدوات القطع لفريق الصيانة الميدانية.

3. شاشة LCD العاكسة الصديقة للخارج وتوجيهات مكافحة سوء التوصيل

   يزيل الشاشة العاكسة مشكلات التوهج تحت أشعة الشمس؛ يزيل عرض مخططات الأسلاك في الوقت الحقيقي الحاجة إلى التحقق من الكتب الإرشادية الورقية أثناء العمل العاجل في الموقع.

4. تصميم صلب موجه إلى الميدان

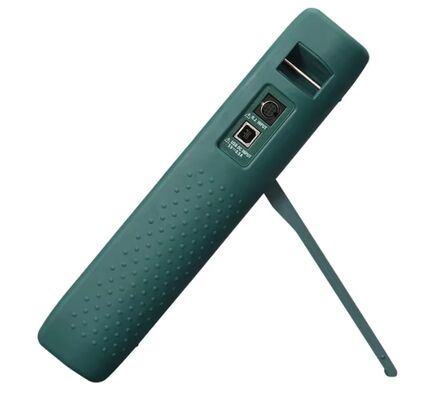

   المقاومات المضادة للسقوط من الجانبين تتحمل السقوط العرضي في مواقع المصنع ؛ جسم خفيف الوزن محمول باليد مع مؤخرة قابلة للطي للتعديل بدون استخدام اليدين.

5. وظائف المعايرة المساعدة الغنية تحسن كفاءة العمل

   يدعم مسح خطي / خطوة / جذور مربعة ، تحويل النسبة المئوية التلقائي ، تعويض التقاطع البارد للثرموبيلات وإمدادات الطاقة المدمجة في الحلقة ،تغطي جميع سيرات عمل معايرة جهاز الإرسال القياسية بدون أدوات إضافية مساعدة.

6. تسجيل البيانات القابلة للتتبع وتوصيل الكمبيوتر

   سجل البيانات الداخلي يحفظ سجلات الاختبار الكاملة مع قيم المعلمات ؛ تصدير البيانات إلى USB يدعم أرشفة تقارير المعايرة الإلكترونية لإدارة جودة المصنع.

• معايرة أجهزة إرسال الضغط/درجة الحرارة/التدفق 4×20 مآ
• فحص أجهزة استشعار درجة حرارة الـ RTD و الحرارة
• التحقق من إشارة الحلقة لـ DCS و PLC و لوحات التحكم
• الصيانة في الموقع في محطات الطاقة والمصافي الكيميائية ومرافق معالجة المياه والمياه الصالحة للتصرف
• معايرة دورية منتظمة لأدوات المصنع وإصلاح الأخطاء
• اختبار ورشة عمل أوتوماتيكية للبتروكيماويات والصيدلة ومعالجة الأغذية
