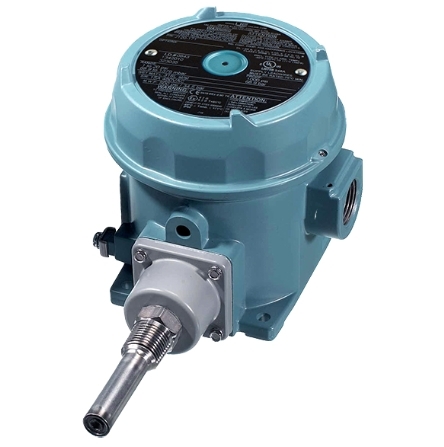

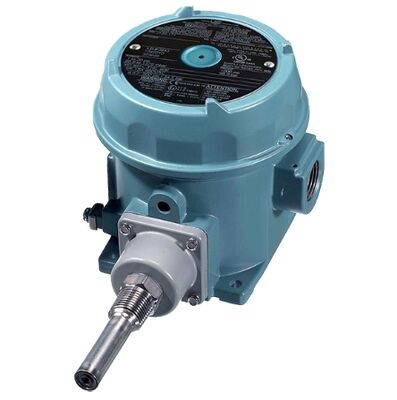

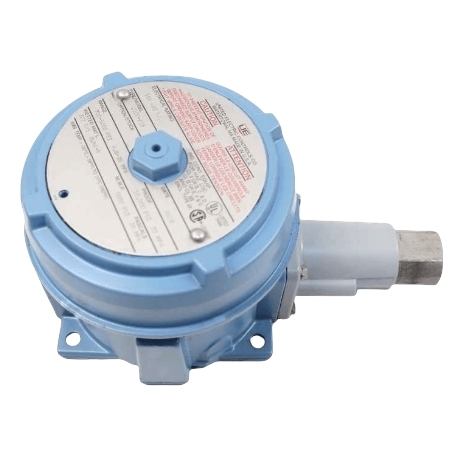

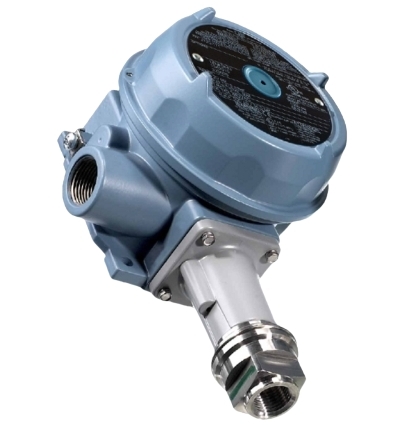

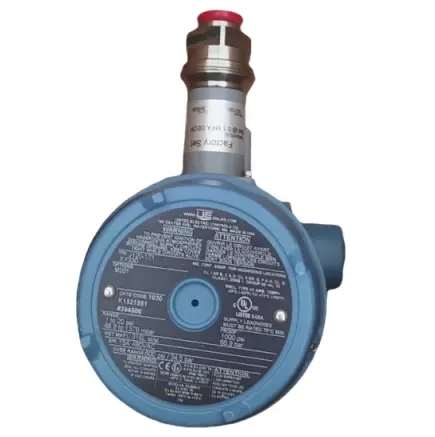

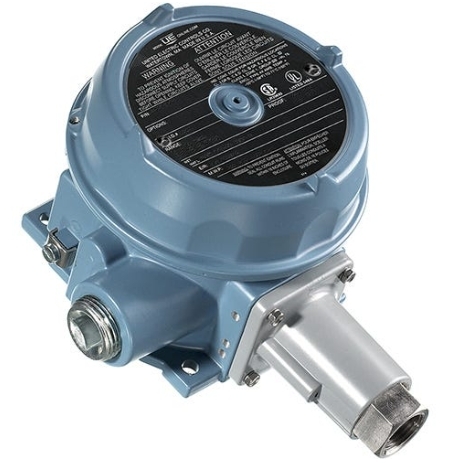

UE 120 سلسلة J120-612 مفتاح الضغط ودرجة الحرارة

J120-612 هو مفتاح ضغط مقاوم للانفجار من UE ‬ من سلسلة 120 الشهيرةمصمم خصيصاً لمراقبة الضغط العالي والتحكم الآمن في البيئات الصناعية الخطرةيتبنى هيكل استشعار الضغط من نوع المكبس مع ضبط نقطة الإعداد الداخلية ، مما يوفر مخرجات التبديل الميكانيكية الموثوقة لحماية الضغط الزائد ، التحكم في المضخة / المضغط ،وتشغيل إنذار العمليةمعتمد على معايير الغلاف الجوي المتفجرة العالمية ، يتم اعتمادها على نطاق واسع في صناعات النفط والغاز والبتروكيماويات والطاقة والآلات الثقيلة حيث يتعين مراقبة الضغط العالي القوي.

• نطاق المعدلات القابلة للتعديل: 125 ~ 3000 psi (8.6 ~ 206.8 bar)
• الحزام الميت القابل للتعديل: 40 ~ 250 psi (2.8 ~ 17.2 bar)
• الضغط القصوى: 6000 psi (413.7 بار)
• ضغط الانفجار: 10000 psi (689.5 بار)
• آلية الاستشعار: 303 البستون الفولاذ المقاوم للصدأ مع إغلاق Buna-N (الأجزاء الرطبة القياسية)
• اتصالات العملية: 1/4 "NPT الخيط الأنثوي

• غطاء: الألومنيوم المصبوب المطبوق برماد الايبوكسي، NEMA 4X، تصنيف IP66
• تصنيف المواقع الخطرة: الفئة I Div.1/2 ، الفئة II Div.1/2 ، Ex d IIC T6 مقاومة للانفجار
• المدخلات الكهربائية: منفذات قناة NPT مزدوجة 3/4 "مع كتلة نهاية مدمجة للسماح بالأسلاك بسهولة
• طريقة ضبط: ضبط نقطة ضبط المسمار السينمائي الداخلي مع غطاء قابل للقفل لمنع التلاعب
• مقاومة الاهتزازات والصدمات: يحافظ على مستوى ثابت تحت 2.5 G (اهتزاز 5 500 Hz) و 15 G من حمل الصدمة
• درجة حرارة البيئة التشغيلية: -40°C ~ +75°C

• 15 A المقاومة / 2 A الحثية عند 125/250/480 VAC
• 2 A المقاومة / 1 A الحثية عند 24 ′′ 30 VDC
• تكوين المفتاح: اتصال واحد SPDT (NO / NC الأسلاك القابلة للعودة)
• التحديثات الاختيارية: DPDT مفتاح مزدوج، اتصالات مفاتيح مغلقة بشكل مغلق

cULus ، ATEX ، IECEx ، CE ؛ معتمدة SIL 2 (SIL 3 قادرة) لأنظمة السلامة الوظيفيةكيلي

1. تصميم المكبس عالي الضغط لوسائط صناعية ثقيلة

   جهاز استشعار المكبس من الفولاذ المقاوم للصدأ 303 يتحمل ضغط النظام الشديدمراقبة الغازات عالية الضغط وسوائل العمليات الثقيلة، تتجاوز بكثير حد الضغط لمفتاحات الحجاب الحاجز.

2. الامتثال الكامل لضمان الوقاية من الانفجارات والمواقع الخطرة

   فئة 1 قسم 1 الأغراض المقاومة للانفجارات تُقضي على مخاطر الإشتعال في الغازات والبخار والغبار القابلين للاشتعال.الموافقات العالمية ATEX/IECEx/cULus تمكن من الاستخدام الشامل في مصافي التكرير الدولية، ومصانع الكيماويات والمرافق البحرية.

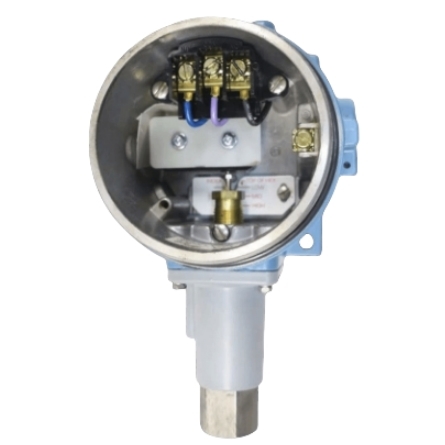

3. تعديل داخلي مضاد للتلاعب مع غطاء قابلة للقفل

   يمنع ضبط نقطة الإعداد الداخلية مع غطاء الحجرة القابل للقفل تعديل المعلمات غير المصرح به في الموقع ، مما يضمن عتبات السلامة المتسقة للعمل دون مراقبة طويلة الأجل.

4. حجرة قوية لجميع الأحوال الجوية مع منافذ سلكية مزدوجة

   يحقق هيكل الألومنيوم المصبوب المغطى بالأكسيد الايكسي حماية NEMA 4X / IP66 من المطر والغبار ودخان النفط والغلاف الجوي التآكل في ورشة العمل.فتحات منفصلة لـ 3/4 "NPT تسهل تخطيط الأسلاك دون صناديق اتصال إضافية.

5. نطاق واسع يمكن ضبطه للسيطرة المرنة

   يسمح الحزام الميت القابل للتعديل بالكامل من 40 × 250 psi للمهندسين بتخصيص مفتاح تشغيل / إيقاف التشويش ، مما يمنع التشويش المتكرر للمضخات والضاغطات وصمامات الأمان تحت أحمال الضغط المتقلبة.

6. مؤهل SIL 2 للسلامة الوظيفية

   تم التحقق من صحة هذا النظام للأنظمة الآلية للسلامة (SIS) ، وهو يلبي معايير السلامة الصناعية الصارمة لإيقاف الطوارئ (ESD) و حلقات حماية الضغط الزائد ،الحد من المخاطر التشغيلية وتكاليف مراجعة الامتثال.

7. عمر خدمة طويل مع الحد الأدنى من الصيانة

   تجمع استنشاق المكبس المعدني بالكامل يقاوم الاحتكاك من الوسائط التي تحتوي على جسيمات دقيقة؛ وحدة الاتصال المغلقة تلغي تلوث الغبار،دعم سنوات من التشغيل المستمر على مدار 24 ساعة في اليوم مع معايرة دورية فقط.

• نظام هيدروليكي عالي الضغط
• مراقبة ضغط أنابيب النفط والغاز وإيقاف الطوارئ
• حماية مفاعل البتروكيماويات وغلاية البخار والضاغط
• إنذار توربين محطة توليد الكهرباء ومياه التغذية و حلقة الضغط العالي
• الآلات الثقيلة، والصحافة الهيدروليكية ومعدات تعدين مراقبة الضغط
• المصافي والمصانع الكيميائية أنظمة أجهزة سلامة SIS
• إنذار الضغط في المنصة البحرية ومناطق العملية القابلة للاشتعال
