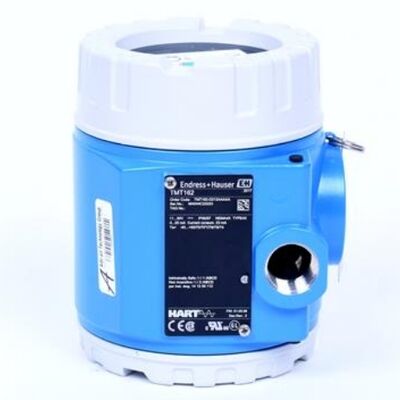

إندريس + هاوزر TMT162-A21331BAE جهاز نقل درجة الحرارة مع مدخلين للمستشعر العالمي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Endress+Hauser |
| إصدار الشهادات | CCC,CE |
| رقم الموديل | TMT162-A21331BAE |
| الحد الأدنى لكمية | 1 |
| الأسعار | $1370 |
| تفاصيل التغليف | التغليف الأصلي |
| وقت التسليم | 5-8 أيام عمل |
| شروط الدفع | خطاب الاعتماد، د/أ، د/ف، تي/تي |
| القدرة على العرض | 100 قطعة/أشهر |
تفاصيل المنتج
| الإخراج | 4 ... 20 مللي أمبير | مصدر الطاقة المساعد | 11.5...42 فولت تيار مستمر (هارت) |
|---|---|---|---|
| معدل نقل البيانات | 31.25 كيلوبت/ثانية | قيمة قابلة للتكوين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) |
| إبراز | ناقل درجة الحرارة Endress+Hauser TMT162,ناقل درجة الحرارة مع مدخلات أجهزة الاستشعار العالمية,مقياس الضغط التفاضلي مع الضمان |
||
منتوج وصف
1لمحة عامة عن المنتج

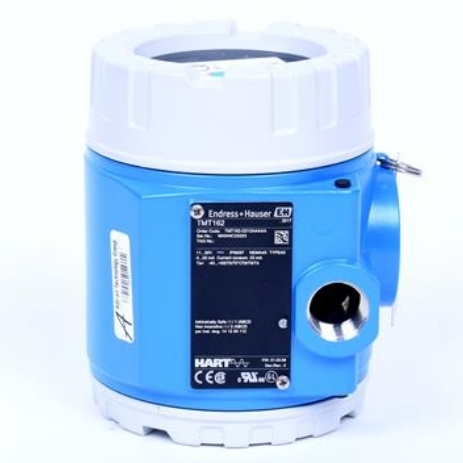

TMT162-A21331BAE هوجهاز إرسال درجة حرارة الحقل العالمي HART® ذو القنوات الثنتينمن سلسلة Endress+Hauser iTEMP ، المصممة لتحويل درجة الحرارة في الموقع ، ونقل الإشارات ومراقبة أجهزة الاستشعار في محطات العمليات الصناعية.هذا النموذج المحدد مجهزة مع المجال الألومنيوم المنازل، وعرض قابل للتدوير مضاءة خلفيا، والعزلة الكهربائية، وشهادات كاملة للمناطق الخطرة، ودعم مدخلات مستشعرات مستقلة مزدوجة لإشارات RTD، والحرارة، والمقاومة وmV.يحول إشارات أجهزة استشعار درجة الحرارة متعددة الأنواع إلى مخرجات تشبيهية قياسية 4 ′′ 20mA مع الاتصالات الرقمية HART، متوافقة مع أجهزة الاتصال المحمولة، وأنظمة DCS و PLC للتكوين عن بعد وإدارة التشخيص.
2الخصائص التقنية الأساسية
مدخلات مستشعرين عالمية
- يدعم قنوات قياس مستقلة لـ RTDs Pt100 / Pt1000 ، جميع أجهزة الحرارة القياسية (K / J / T / S / R / B / E / N) ، المقاومة (Ω) ومستشعرات الميلي فولت (mV)
- وظائف القناة المزدوجة: متوسط القيمة، حساب الفرق، مقارنة إضافية المستشعرات لسلامة العملية الحرجة
- دقة قياس عالية: ≤0.1 K لـ Pt100 في ظل ظروف تشغيل طبيعية ، استقرار ممتاز على المدى الطويل
الاتصالات الهارت والأداء الكهربائي
- بروتوكول HART 7 القياسي ، مخرج تشبيه قابل للتوسع 4 ′′ 20mA ؛ يدعم وضع الإسقاطات المتعددة
- مجموعة واسعة من إمدادات الكهرباء: 11.5V42V DC، حماية القطبية العكسية، الحد الأقصى لتحميل التيار ≤23 mA
- عزل غالفاني 2 كيلو فولت بين مدخل جهاز الاستشعار ومخرج التيار ، يلغي تداخل حلقة الأرض
- حماية الكتابة المزدوجة: قفل مفتاح الجهاز DIP + قفل كلمة المرور البرمجية لتجنب التعديل غير المصرح به
- القيم القابلة للتكوين لتيار الخطأ التي تتوافق مع NAMUR NE43 لإنذار انقطاع جهاز الاستشعار / إنذار قصير
الميكانيكية والبيت (تكوين A21331BAE)
- غطاء ذو حجرتين من الألومنيوم المصبوب المطبوع ، حماية IP66/IP67 ، مقاومة للغبار والبرق

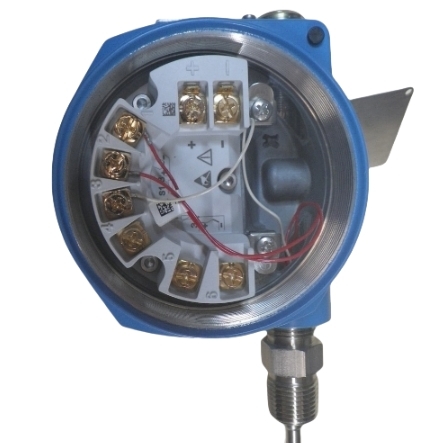

- مقصورة منفصلة محطة الأسلاك ومقصورة الإلكترونيات، يمنع الرطوبة الأسلاك تلوث لوحات الدوائر

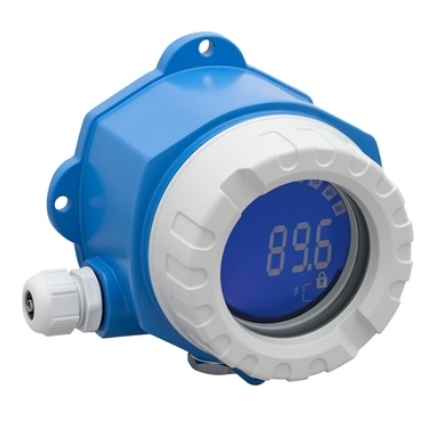

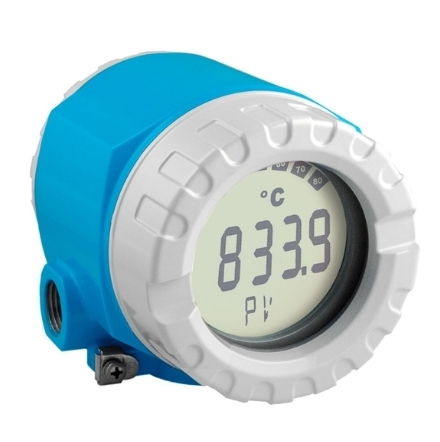

- شاشة LCD متكاملة قابلة للتدوير ذات الإضاءة الخلفية (90 درجة قابلة للتعديل) ، تظهر القيمة المقاسة، الرسم البياني الشريطي، حالة القناة والرموز التشخيصية
- منافذ غدة الكابلات المتعددة للأسلاك المرنة في المجال؛ وحدة إلكترونية مضغوطة مضادة للتذبذب والرطوبة
- درجة حرارة البيئة التشغيلية: -40 °C ~ +85 °C
الشهادات العالمية للسلامة الخطرة والفعالة
- موافقات ATEX و IECEx و FM و CSA ضد الانفجار (Ex ia / Ex d / ضد احتراق الغبار) للمناطق الخطرة في المنطقة 0/1/2
- SIL 2 معتمدة وفقًا لـ IEC 61508 للأنظمة الآلية للسلامة (SIS) ، تلبي المعايير الصناعية ESD & EMC
- الموافقة البحرية المتاحة لتطبيق النفط والغاز البحري
وظيفة تشخيص NAMUR الموحدة
التشخيص الذاتي المتوافق مع NAMUR NE107 الكامل، يحدد تلقائيًا:
- الدوائر المفتوحة للمستشعر، الدائرة القصيرة، القياس خارج النطاق
- فشل في أجهزة جهاز الإرسال، خلل في إمدادات الطاقة
- خطأ في الذاكرة، خطأ في الاتصال؛ رموز تشخيص قابلة للقراءة عبر الشاشة أو جهاز الاتصال HART
3المزايا الرئيسية
-
التوافق بين أجهزة الاستشعار العالمية ذات القنوات المزدوجة يقلل من مخزون قطع الغيار
جهاز إرسال واحد يدعم جميع أجهزة استشعار درجة الحرارة الرئيسية، مما يتيح مراقبة درجة الحرارة في نقطتين، وحساب درجة الحرارة التفاضلية والتحقق من أجهزة استشعار زائدة،خفض تكاليف المشتريات والمخزونات.
-
مساكن صلبة مزدوجة المقصورة لظروف ورشة العمل القاسية
وتعزل غرف الأسلاك الإلكترونية والإلكترونيات المنفصلة الرطوبة والغبار والغازات المآكلة. توفر لوحات الدوائر المعبأة بالكامل أداءً متفوقًا لمكافحة الاهتزاز في مواقع الكيمياء والطاقة والتعدين.
-
العزل العالي يزيل خطأ قياس حلقة الأرض
عزل 2 كيلو فولت بين جانب المستشعر وجانب الإخراج يحل انحراف الإشارة الناجم عن الفرق المحتمل في الأسلاك الميدانية متعددة المستشعرات ، مما يضمن قراءات درجة الحرارة المستقرة.
-
عمليات محلية وخارجية مريحة
- محلي: شاشة LCD قابلة للتدوير ذات الإضاءة الخلفية للقراءة المباشرة في الموقع دون أدوات محمولة
- جهاز التحكم عن بعد: يمكن تكوينه عبر سلسلة فيلد إكسبيرت SFX ، أو جهاز الاتصال 475 HART أو برنامج الكمبيوتر الشخصي ؛ تعديل المعلمات عن بعد ، والمعايرة والمسألة عن الخطأ
-
شهادات السلامة الكاملة لصناعات العمليات الحرجة
وتشمل الموافقات المشتركة ضد الانفجار SIL 2 والموافقات البحرية المصافي والبتروكيماويات ومحطات توليد الكهرباء والمنصات البحرية ، مما يفي بمتطلبات مراجعة السلامة الدولية.
-
التشخيص الذكي الغني يقلل من وقت التوقف عن الصيانة
تكتشف رموز العيوب القياسية NAMUR بسرعة فشل جهاز الاستشعار أو جهاز الإرسال ، مما يقلل من وقت التفتيش لفريق الصيانة الميداني ؛ يمنع إعداد المعلمات القابل للقفل من سوء التشغيل في الموقع.
-
مجموعة واسعة من الجهد وحماية دائرة قوية
يعمل بشكل مستقر مع طاقة متواصلة صناعية غير مستقرة ؛ التشغيل المضمن للجهد الزائد والاتصال العكسي وحماية الدائرة القصيرة يطيل عمر الخدمة في البيئات الكهربائية المعقدة.
4سيناريوهات تطبيق نموذجية
- مراقبة درجة حرارة المفاعلات والأنابيب والأفران وخزانات التخزين في المصانع الكيميائية والبتروكيماوية
- قياس درجة حرارة غلاية محطة توليد الكهرباء وتوربيناتها ومياه التغذية
- الكشف عن درجة حرارة المناطق الخطرة للنفط والغاز على الأرض والبحر
- تحكم درجة حرارة العمليات الغذائية والصيدلانية الصحية
- مراقبة حلقة درجة الحرارة الصناعية لمعالجة المياه والمعادن والتعدين
- أنظمة السلامة المعدنية (SIS) الحماية من زيادة درجة الحرارة
