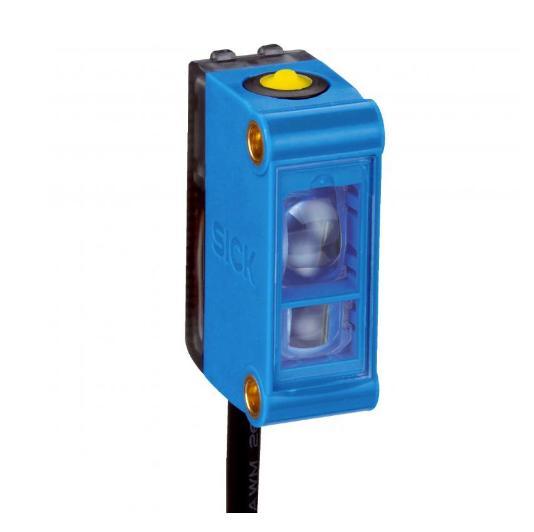

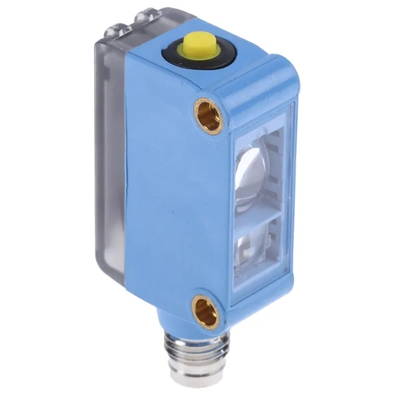

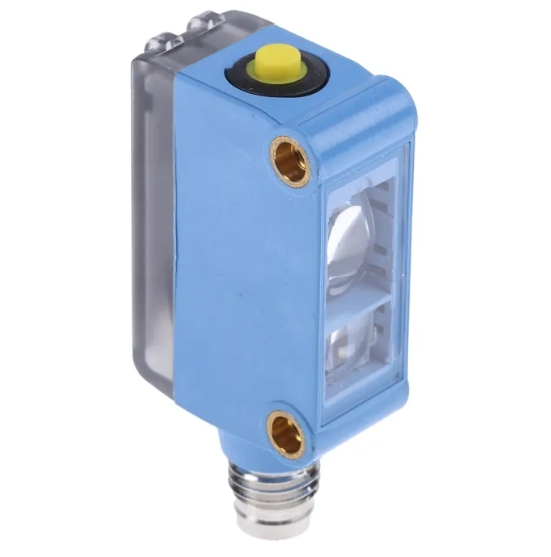

جهاز استشعار تحديد مستشعر التباين للكشف عن مرض KTM-WP11282P

KTM-WP11282P هوجهاز استشعار علامة تباين الألوان RGBمن سلسلة SICK KTM Prime ، مصممة خصيصًا للكشف عن علامة التسجيل في طباعة العبوات ، وتحديد موقع الملصقات وتمييز التباين في مواد خطوط الإنتاج الآلي عالية السرعة.يتبنى مصدر ضوء RGB ثلاثي الألوان وخوارزمية نطاق الرمادي عالية الدقة لتحديد علامات التباين الضعيفة بشكل مستقر، أشرطة التعبئة والتغليف اللامع والخلفيات المطبوعة المعقدة.

• مصدر الضوء: RGB LED ثلاثي الألوان (470 nm أزرق / 525 nm أخضر / 625 nm أحمر)
• مسافة استشعار اسمية:12.5 ملم، التسامح ±3 ملم
• أبعاد البقعة: 1.6 ملم * 9.5 ملم بقعة ضوئية على شكل شريط
• دقة مستوى الرمادي: 20 مستوى التعرف على مستوى الرمادي عالي الوضوح
• عمر الخدمة: 100000 ساعة تحت درجة حرارة 25 درجة مئوية

• فولتاج التغذية: DC 12V ~ 24V (التسامح -10% ~ +20%) ، التموج ≤ 5Vpp
• استهلاك التيار: < 50 mA
• وقت الاستجابة: 32 ميكرو ثانية؛ تردد التبديل يصل إلى15 كيلو هرتزضغط الإشارة ≤15 μs
• نوع الإخراج: إخراج ترانزستور PNP ، الحد الأقصى لتحميل التيار 50 mA
• وضع التبديل: مضاء / مظلم قابل للتكوين
• الحماية المدمجة: حماية القطبية العكسية، حماية الدائرة القصيرة في الإخراج، قمع النبضات المضادة للتداخل
• تأخير إيقاف التشغيل الثابت: 32 ميس؛ تعلم المعلمات المحفوظة في الذاكرة غير المتطايرة

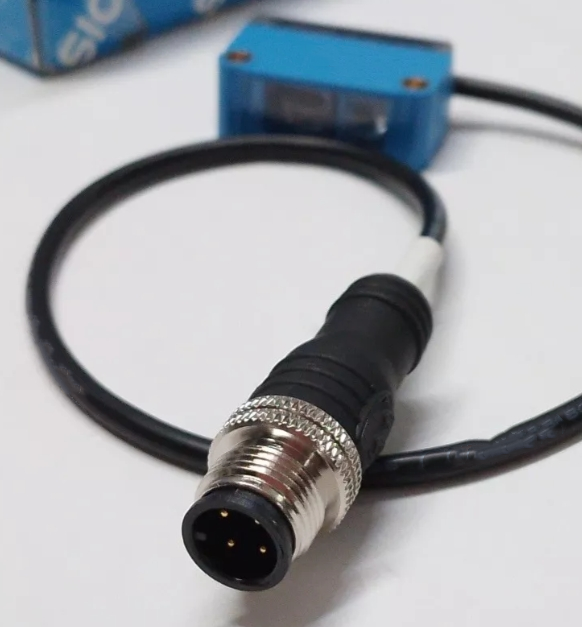

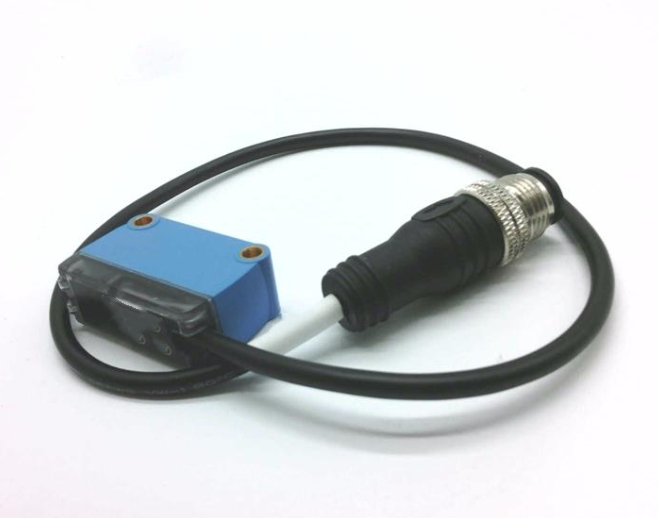

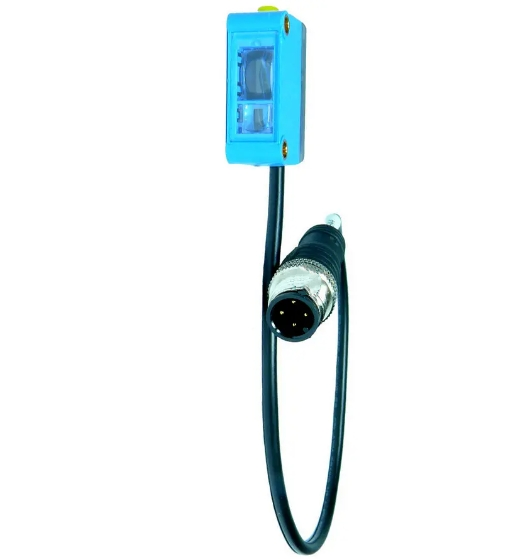

• كابل: كابل متكامل طوله 0.2 متر مع رابط ذكر M12 ذو 4 أقواس
• مادة الغطاء: بلاستيك ABS؛ مادة العدسة: PMMA
• تصنيف الحماية:IP67 مقاومة للغبار والماء
• درجة حرارة التشغيل: -10 °C ~ +55 °C؛ درجة حرارة التخزين: -20 °C ~ +75 °C
• الوزن الصافي: 20 غرام فقط، حجم صغير ضيق للغاية

• مؤشرات الحالة: مصباح LED أخضر لمصدر الطاقة؛ مصباح LED أصفر لتبديل حالة الإخراج
• أساليب تعليم متعددة:
  1. التعليم الثنائي الثابت على الزر
  2. التعليم الديناميكي الآلي للحدود
  3. التدريس عن بعد عبر سلك ET الخارجي ، يدعم تعيين معايير PLC عن بعد

1. الكشف التكيفي RGB ثلاثي الألوان ، قابلية كبيرة للتكيف مع العلامات المعقدة

   تلقائيًا تغيير مصدر الضوء الأحمر / الأخضر / الأزرق للعثور على قناة التباين المثلى.الأفلام الشفافة ومواد التعبئة الملمعة العاكسة التي لا يمكن تحديدها بواسطة أجهزة استشعار أحادي اللون العادية، مما يقلل كثيرا من معدل الكشف عن الأخطاء.

2. استجابة فائقة السرعة لخطوط الإنتاج عالية السرعة

   وقت استجابة قصير جداً 32 ميكرو ثانية و تردد التبديل العالي 15 كيلو هرتز يتناسب تماماً مع معدات الطباعة عالية السرعة والقطع والتسمية وصناعة الأكياستحقيق تعقب وموقع مستقر دون تأخر أو علامات مفقودة.

3. طرق تعليمية مرنة متعددة لسهولة إصلاح الأخطاء في الموقع

   دعم تعليم المفاتيح المحلية والتدريس عن بعد بالأسلاك الخارجية. يمكن للمشغلين إكمال إعداد عتبة على الآلة،أو الكمبيوتر العلوي يمكن تكوين بعيدًا معايير دون تفكيك جهاز الاستشعار، مريحة لتبديل شكل المعدات وتشغيل الدفعة.

4. هيكل ضئيل ضئيل للسيطرة على مساحة تركيب ضيقة

   حجم ضئيل للغاية ووزن 20 غرام فقط، سهلة التثبيت على الأذرع الميكانيكية، والأجهزة الصغيرة ومواقع التثبيت المحدودة لآلات التعبئة والتغليف.ثقوب تثبيت ذات أسلاك قياسية للتركيب السريع للدعامة.

5. IP67 الختم الصناعي وحماية الدوائر الكاملة

   المقاومة IP67 المقصورة الغبار ورذاذ المياه والضباب الزيتية البسيطة. حماية دائرة متعددة الطبقات يمنع الأضرار من أخطاء الأسلاك وارتفاعات في الجهد،التكيف مع بيئات مصنع التعبئة والتغليف القاسية.

6. مقاومة التداخل المستقرة وعمر الخدمة الطويل

   مرشح التداخلات الرقمية المضادة للنبضات يزيل تقلبات الإشارة الناجمة عن تملأ الضوء المحيط والاهتزاز الميكانيكي.LED RGB طويل العمر يقلل من تواتر الصيانة وتكلفة استبدال قطع الغيار للعمل المستمر على مدار الساعة.

7. واجهة صناعية قياسية مع توافق ممتاز

   يتناسب مخرج PNP مع وحدات PLC الرئيسية ومدير الخدمة ووحدات العداد؛ وموصل M12 القياسي ذو 4 أقلام هو عالمية لملحقات الأسلاك الأوتوماتيكية الصناعية.

• تتبع علامة التسجيل للآلات المطبوعة وآلات التقطيع وآلات التصفيف
• الكشف عن العلامات وتحديد موقعها لآلات وضع العلامات
• تأكيد وضعية قطع وتغليف أكياس التعبئة
• تحديد مواد خطوط التعبئة الصيدلانية والغذائية والكيميائية اليومية والفحص المفقود
• التعرف المرن على حافة فيلم التعبئة والتغليف وعلامة اللون
