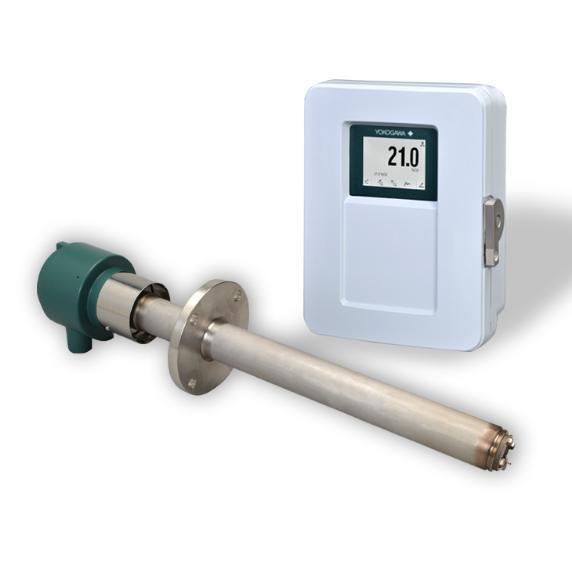

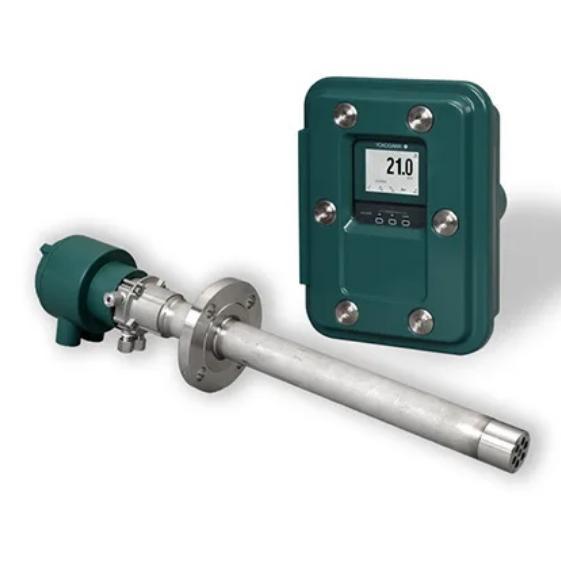

تحليل الأكسجين / الرطوبة من الزركونيا

• لا يلزم وجود نظام معقد لأخذ عينات الغاز؛ أدخل المسبار مباشرة في القناة/الفرن لقياس غاز المداخن الساخن بشكل مستمر.
• مبدأ استشعار خلايا الزركونيا الصلبة، يدعم أوضاع القياس المزدوجة: تركيز الأكسجين ورطوبة البخار ذات درجة الحرارة العالية.
• استجابة فائقة السرعة: تم الوصول إلى قيمة 90% في غضون 5 ثوانٍ، وهي مثالية للتحكم في الحلقة المغلقة للاحتراق في الوقت الحقيقيYokogawa E....
• نطاق قياس واسع:
  • O₂: 0.01 ~ 100 حجم٪
  • بخار H₂O: 0 ~ 100 حجم٪
  • نسبة المزيج: 0 ~ 1.000 كجم/كجم يوكوجاوا إي...

• المسبار القياسي: 0 ~ 700 درجة مئوية غاز العملية
• محول اختياري لدرجة الحرارة العالية ZR22P: توسيع نطاق القياس حتى 1800 درجة مئوية (خيار أنبوب SiC لدرجة الحرارة العالية للغاية) مادة الويب...

• النطاق القياسي: -5 ~ +20 كيلو باسكال
• وحدة تعويض الضغط الاختيارية لـ -0.725 ~ +36.3 رطل لكل بوصة مربعة ضغط الفرن المتقلب لمواد الويب...

• مسبار درجة حرارة العمل المحيطة: -20 ~ +150 درجة مئوية
• المواد المبللة: الفولاذ المقاوم للصدأ SUS316، قلب سيراميك الزركونيا
• تتوفر أطوال إدخال متعددة: 0.15 م / 0.4 م / 0.7 م / 1.0 م حتى 5.4 م، وصلات فلنجة قابلة للتخصيص
• ثلاثة أوضاع مرجعية لإمداد الهواء: الحمل الحراري الطبيعي، والهواء الجاف للأجهزة، وإمداد الهواء المعوض بالضغط، ومواد الويب...

• دقة الأكسجين: ±3% FS لـ 0–25 حجم% O₂؛ ±5% FS لـ 0–100 حجم% O₂
• دقة الرطوبة: ±2 vol% H₂O تحت ضغط مستقر؛ ±3 حجم% تحت تقلب ±2 كيلو باسكال
• الانجراف المنخفض: انجراف صفر وامتداد ± ± 2٪ FS شهريًا للأكسجين
• التكرار ± ± 0.5% FS لنطاق الأكسجين المنخفض (0-5 حجم%) Yokogawa E...
• تعمل وحدة التسخين المدمجة على تثبيت درجة حرارة خلية الزركونيا تلقائيًا، وتزيل انحراف قياس البدء البارد (وقت إحماء لمدة 20 دقيقة) Yokogawa E...

• خلية مستشعر زركونيا قابلة للفصل + مجموعة سخان: قابلة للاستبدال في الموقع دون إزالة المسبار الكامل من خط الأنابيب، مما يقلل بشكل كبير من وقت التوقف عن العمل وتكلفة الصيانة.
• هيكل تي ارتجاعي اختياري لإزالة تراكم الغبار والرماد والقطران على طرف المسبار، وإطالة عمر الخدمة في غاز المداخن المغبر
• مدخل غاز المعايرة الأمامي الذي يمكن الوصول إليه لمعايرة الغاز صفر/امتداد دون تفكيك
• غطاء شفة قابل للدوران، اتجاه تركيب مرن للمساحات الصناعية الضيقة

عند الاقتران بمحول ZR402G/ZR802G، أكمل خيارات إخراج الإشارة:

• مخرجات تناظرية مزدوجة معزولة 4-20 مللي أمبير (الحمل الأقصى 550 أوم)
• بروتوكولات الاتصال الرقمية: HART 7، RS485 Modbus RTU، Ethernet Modbus TCP
• جهات اتصال الترحيل متعددة القنوات: قابلة للتكوين لإنذار O₂ المرتفع/المنخفض، وتنبيه الصيانة، وحالة المعايرة، ومشغل الارتداد، ومواد إشارة تشخيص الأخطاء...

المراقبة المستمرة في الوقت الحقيقي للحالة الصحية للمسبار:

1. زركونيا مقاومة الشيخوخة والتحذير من التدهور
2. كشف درجة الحرارة غير الطبيعية للسخان
3. مرجع إنذار نقص ضغط إمدادات الهواء
4. تذكير مبكر بتلوث السطح/انسداد الرماد
5. سجل الأخطاء الكامل المخزن في المحول لاستكشاف الأخطاء وإصلاحها الذي يمكن تتبعه

• تذكير الصيانة التنبؤية يقلل من تكرار الفحص غير الضروري في وضع عدم الاتصالYokogawa E...

• معيار ZR22G: حماية IP66 الصناعية العامة

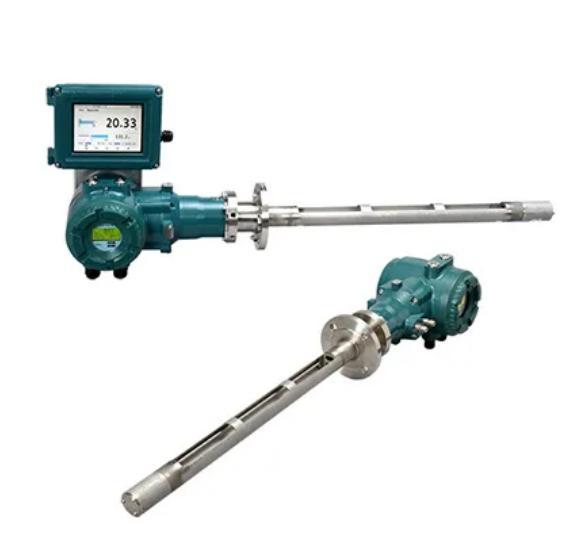

• يتوفر متغير ZR22S المقاوم للانفجار، وهو معتمد من ATEX وFM وCSA وIECEx لمناطق الاحتراق الخطرة من الفئة I Div 1.
• متوافق مع معايير السلامة IEC61010، ومعتمد من RoHS

1. غلاية محطة توليد الطاقة، ومحرقة النفايات، والتحكم في الأكسجين في غاز المداخن لتوفير الطاقة وتقليل أكاسيد النيتروجين
2. مراقبة جو حرق الفولاذ والسيراميك والفرن منخفض الأكسجين
3. فرن البتروكيماويات، فرن التدفئة الاحتراق الأمثل
4. اللب والورق والمواد الغذائية والمنسوجات التحكم في رطوبة فرن التجفيف بدرجة حرارة عالية
5. المعالجة الحرارية الصناعية، كشف جو فرن المعالجة الحرارية

1. تم التخلص من نظام أخذ العينات: لا يوجد مبرد أو مرشح أو مضخة أو صيانة منتظمة لخط أنابيب أخذ العينات
2. يعمل المستشعر المعياري القابل للاستبدال على تقليل تكلفة قطع الغيار
3. يعمل ملحق الارتداد على إطالة عمر خدمة المسبار في الغاز المغبر
4. يعمل التحكم الدقيق في الأكسجين على تحسين كفاءة الاحتراق وتقليل استهلاك الوقود وتقليل انبعاثات ملوثات العادم
