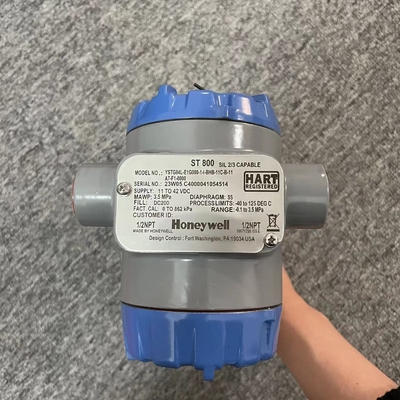

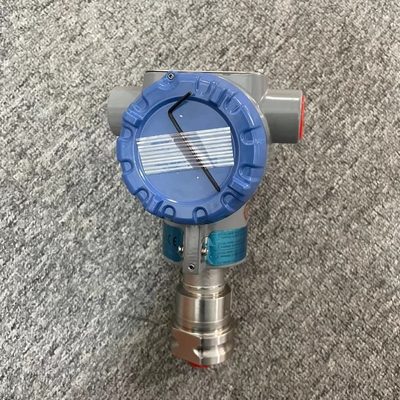

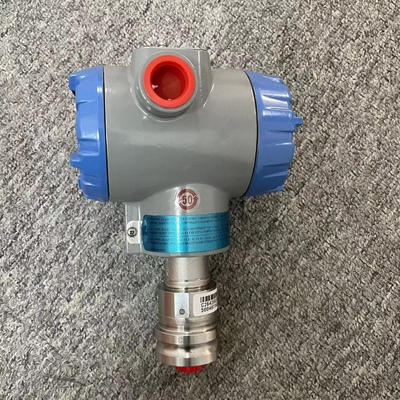

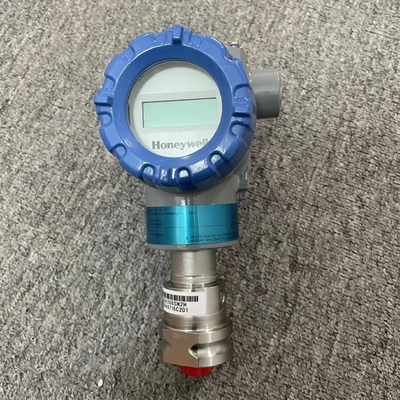

هانيول YSTG84L-E1G000-1-I-BHB-11C-B-11A7-F1-0000 جهاز نقل الضغط هارت

ناقل الضغط

Pressure transmitter Honeywell the STG800 is a high performance pressure transmitter that uses advanced sensor technology to combine pressure with static pressure and temperature compensation on the sensor chip to provide extremely high measurement accuracy and stability over a wide range of static pressure and temperature Sex.
أفضل الميزات في فئتها
● دقة نطاق المعايرة تصل إلى 0.055%
● استقرار سنوي يصل إلى 0.01٪ / كامل المقياس
● تعويض هيدروستاتيكي ودرجة حرارة تلقائي
● تصل نسبة النطاق إلى 100: 1
● وقت الاستجابة يصل إلى 80 ميس
● مجموعة متنوعة من وظائف العرض المحلي
● وظائف الصفر الخارجي والمدى والتكوين
● يتم توصيل قطبية مصدر الطاقة بشكل تعسفي
● وظيفة التشخيص الذاتي المثالية
● كثافة مزدوجة متكاملة تستند إلى ANSI / NFPA 70-202 و ANSI / ISA 12.27.0
تصميم الختم يضمن أقصى قدر من السلامة
● المعيار متوافق تماما مع SIL2 / 3.
تصميم الوحدة الكاملة
● يتوفر ضمان لمدة تصل إلى 15 سنة

مقدمة جزء من عائلة منتجات SmartLine® ، STG700 و STG70L مناسبة للمراقبة ،التحكم واكتساب البيانات مع تكنولوجيا أجهزة الاستشعار المقاومة للضغط التي تجمع بين استشعار الضغط مع قدرات تعويض درجة الحرارة على شريحة توفر دقة عالية، الاستقرار والأداء على مجموعة واسعة من ضغوط التطبيق ودرجات الحرارة.كما تم اختبار عائلة SmartLine بالكامل ومتوافقة مع Experion® PKS مما يوفر أعلى مستوى من ضمان التوافق وقدرات التكامل. يلبي SmartLine بسهولة احتياجات التطبيقات الأكثر تطلبًا لتطبيقات قياس الضغط. أفضل في فئتها الميزات: • دقة تصل إلى 0.055% من معايير المدى و 0.04% من المدى الاختياري.• الاستقرار يصل إلى 0.02% من URL سنوياً لمدة 10 سنوات • تعويض حرارة تلقائي • قدرة تصل إلى 100:1. • أوقات الاستجابة سريعة تصل إلى 100 ميس. • قدرات عرض محلية متعددة. • الصفر الخارجي، والمساحة، وإمكانية التكوين. • اتصالات كهربائية غير حساسة للقطبية.• قدرات تشخيص شاملة على متن الطائرة• التصميم المتكامل للخاتم المزدوج للسلامة على أساس ANSI/NFPA 70-202 و ANSI/ISA 12.27.0. • الامتثال الكامل لمتطلبات SIL 2/3 كمعيار. • خصائص التصميم الوحدوي. • متوفرة إضافية مع ضمان لمدة 4 سنوات. حدود العرض والمدى:النموذج URL psi (بار) LRL psi (بار) Min Span psi (بار) STG730/STG73L 50 (3.5) -14.7 (-1.0) 0.5 (0.035) STG740/STG74L 500 (35) -14.7 (-1.0) 5 (.35) STG770/STG77L 3000 (210) -14.7 (-1.0) 30 (2.1) STG78L 6000 (420) -14.7 (-1.0) 60 (2.06) STG79L 10000 (690) -14.7 (-1.0) 100 (6.9) الشكل 1 STG700 ناقلات الضغط المقياسية تتميز بتكنولوجيا أجهزة الاستشعار المقاومة للضغط التي تم إثباتها في الميدان خيارات الاتصالات / الإخراج: • Honeywell Digital Enhanced (DE) • HART ® (النسخة 7.0) جميع أجهزة الإرسال متوفرة مع الجهاز المذكور أعلاه
